常见振动筛分设备的种类与工作原理
发布时间:2010-03-14  浏览次数:

  在工业生产中,需要将各种原料(如矿石、石料等)和各种初级产品(如水泥、食盐、味精等)按物料粒度大小分成若干个级别,或将其中的水份、杂质等去除,以进行下一步的加工和提高产品品质,这就要用到筛分设备。

 旋振筛

  而振动筛是常见的筛分设备,它在各行各业有着极为广泛的应用。从矿山到冶金、从建材到电力、从筑路架桥到食品化工,到处都有振动筛在工作。可以毫不夸张地说,没有振动筛就无法制造出合格的、高质量的产品。振动筛的其性能的优劣将直接影响到这些部门的生产能力和经济指标。下面大汉机械将为大家介绍一下常见振动筛分设备的种类与工作原理?

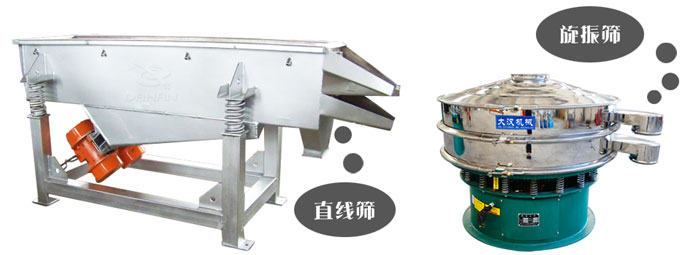

  旋振筛、直线振动筛介绍:

  常见的振动筛包括旋振筛直线振动筛,我厂的振动筛产品也以这两种为主。

振动筛分设备

  旋振筛也叫三次元振动筛分过滤机,通过振动电机的带动设备在运作让物料在筛面形成一个三次元的运动,以达到筛分的目的。旋振筛的型号是根据其直径命名,如600mm直径就叫600旋振筛、800mm直径就叫800型号旋振筛,正常的旋振筛的层数分为一到四层,旋振筛筛主要用于各粒度物料的分级,它工作可靠,筛分效率较高,筛分精度较细!我厂生产的DH型,属于这种振动筛。

  直线振动筛也就是长方形的振动筛,筛箱的运动轨迹为直线或接近直线,它有两个轴,所以又称双轴振动筛。直线振动筛水平或倾斜安装,这类振动筛结构紧凑,运行平稳,被广泛用于各类物料的脱水、脱泥、脱介,也用于中、细粒度物料的干式和湿式分级作业。我厂生产的直线振动筛DZSF型号就是直线振动筛代表性的产品。



  振动筛工作原理?如何对物料进行筛分?

  我们都有这样的经验:当汽车转弯时,坐在汽车里的人的身体即向转弯的另一侧倾斜,这便是离心力。振动筛正是靠依据这一原理制成的惯性振动器来工作的。

旋振筛工作原理 直线振动筛工作原理

旋振筛工作原理                                                 直线筛工作原理

  人们在轴上装上偏心体,用电动机(或其它动力机)带动其旋转,这时由偏心体产生一向外(相对于轴心)的力,(如同坐在车中的人一样)偏心体的质量越大,距轴心的距离越远,轴的转速越高,离心力越大。与汽车转弯不同的是,此偏心体做的是圆周运动,产生的是沿圆周方向的连续的力。这就是振动器(或者叫激振器),将它以适当的方式、安装在筛机适当的位置,就能带动筛机做圆周运动,圆振动筛便产生了。

  将两个这样的带偏心体的轴并排安装,让它们同步(偏心体的初始位置一致)且反向同速旋转,此时两偏心体在水平方向产生的力大小相等、方向相反,因此相互抵消;而在竖直两个方向产生的大小相等、方向相同的力则相加,这样就产生了直线运动,这就是直线振动筛的工作原理。



Tags:旋振筛,直线振动筛,振动筛分设备
