矿用振动筛

矿用振动筛

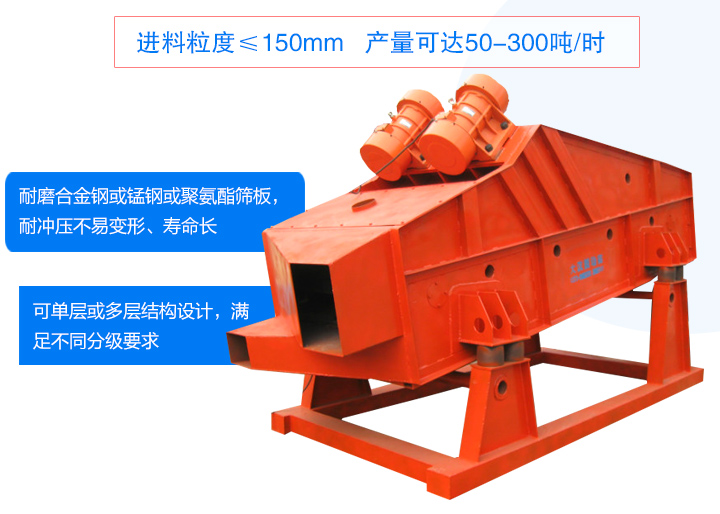

ZSG矿用振动筛主要用于大块物料及中小颗粒物料的筛选分级,进料粒度≤150mm,产量可达50-300吨/时,矿用振动筛采用聚氨酯筛网,耐磨、抗压、使用寿命长,可分为单层或多层,物料分选规格多.

给料粒度:<150mm 筛孔尺寸:3-50mm

处理量:10-460吨/时 电机功率:2*1.0-2*5.5kw

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

ZSG系列矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。主要用于矿山、冶金、煤炭、电力、建材、耐火材料等行业大块状物料及中小颗粒物料的筛分,如:矿石、矿粉、矿渣、石英矿、焦炭、石油焦、铁矿石、海砂矿、河沙等。

矿用振动筛主要用于块状物料及中小颗粒物料分级

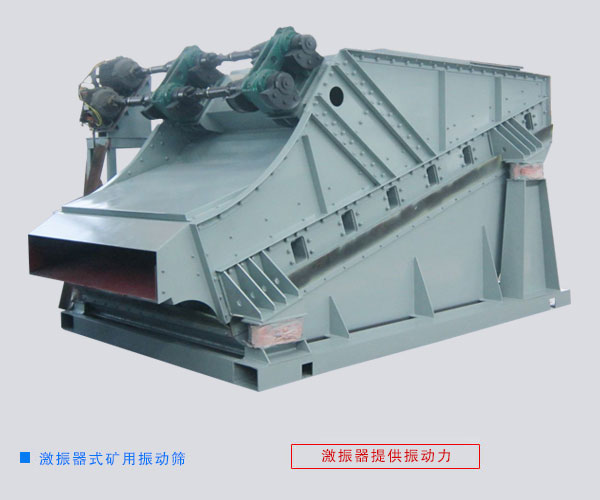

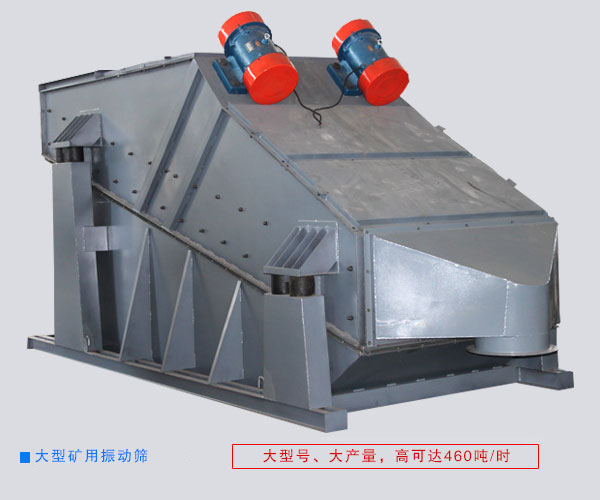

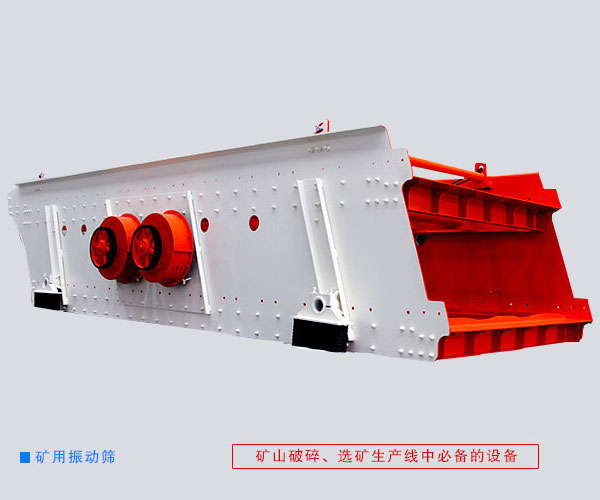

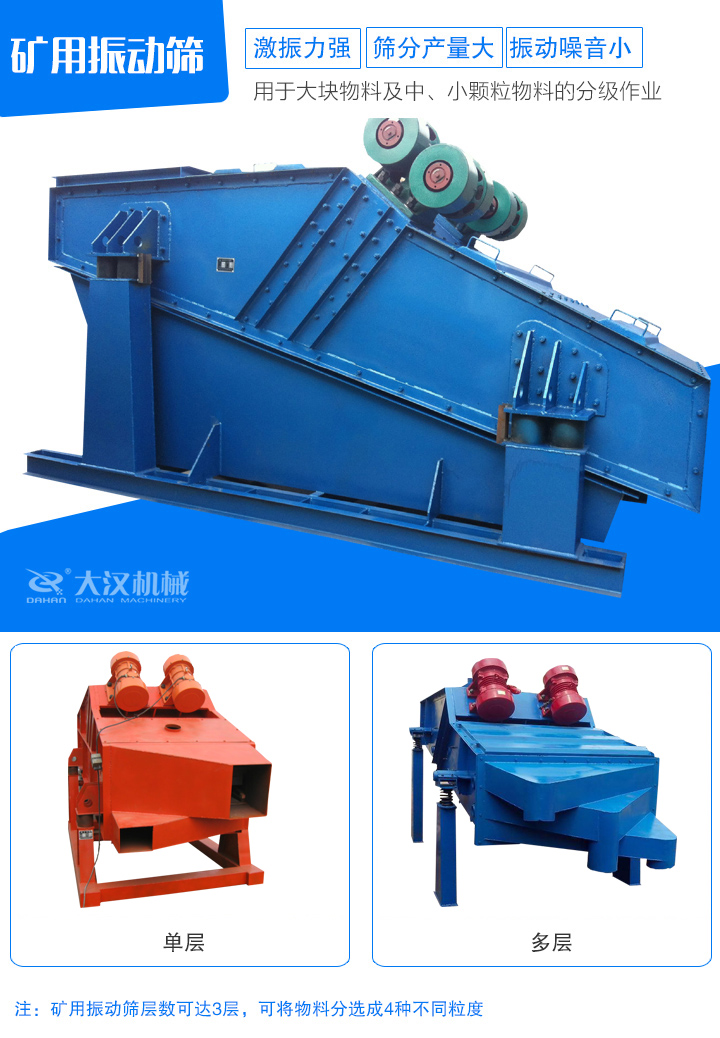

矿用振动筛产品实拍

矿用振动筛视频

矿用振动筛筛选石子

产品特点

矿用振动筛特点

1、筛分处理能力大,筛分效率高:矿用振动筛每小时产量在50-300吨/时之间。

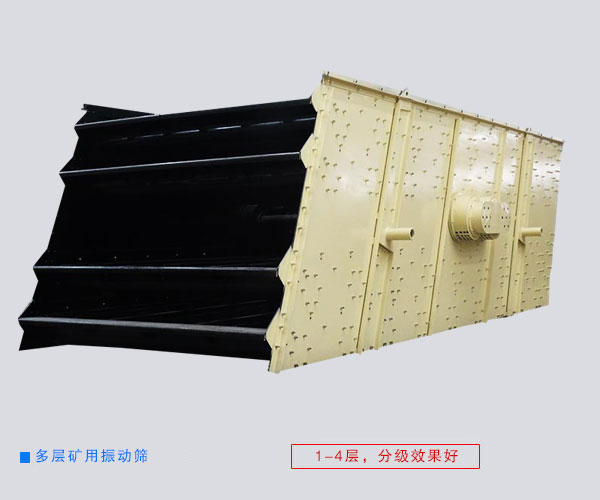

2、多层分级:单层或多层筛网设计,分级效果好。

3、不易堵孔:采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔

4、使用寿命长:筛体侧板与所有连接梁均使用环槽铆钉连接,筛框整体强度,刚度高,使用寿命长。

5、维护简便:筛网有较大的安装倾角,拼块组装筛板,拆装方便,便于维护。

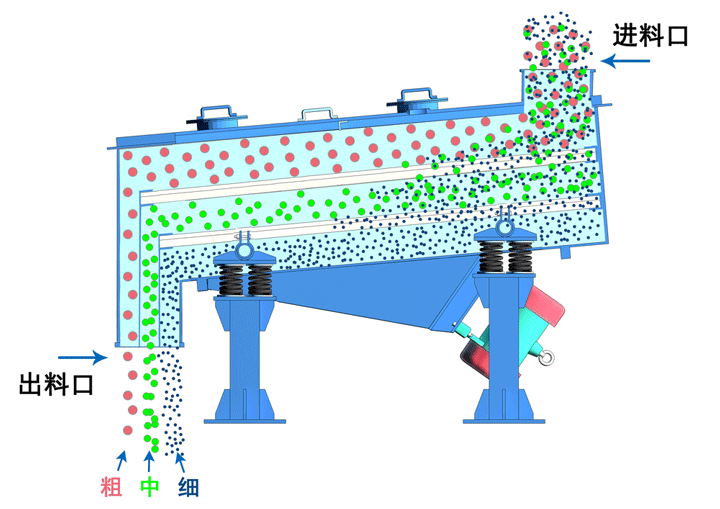

矿用振动筛设备原理

矿用振动筛由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛面作纵向前后位移,在一定条件下,筛面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛落到下层,物料在筛面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

矿用振动筛设备原理

结构参数

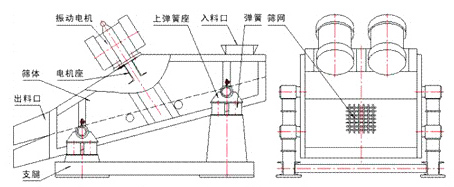

矿用振动筛结构图

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
ZSGB-0615 0.9 10 <150 3 10-100 16 6-9 YZO-10-6 2*1.0 380
ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSGB-1020 2 15 5 15-200 YZO-20-6 2*2.0
ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSGB-1030 3 15 10 35-360 YZO-30-6 2*2.5
ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSGB-1530 4.5 15 15 45-460 YZO-50-6 2*3.7
ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0
ZSG2B-0918 1.62 10 20 15-160 YZO-20-6 2*2.0
ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0
ZSG2B-1224 2.88 10 25 25-300 YZO-30-6 2*2.5
ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5
ZSG2B-1230 3.6 15 50 40-400 YZO-50-6 2*3.7
ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5

敞开型(ZSG-□×□)为座式,无防尘盖板结构,用于大筛分能力,无粉尘污染的颗料物料的筛分作业。

封闭型(ZSGB-□×□)为座式、全封闭结构,用于大处理量,有粉尘污染的颗粒物料的筛分作业。

产品细节

ZSG系列矿用振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。

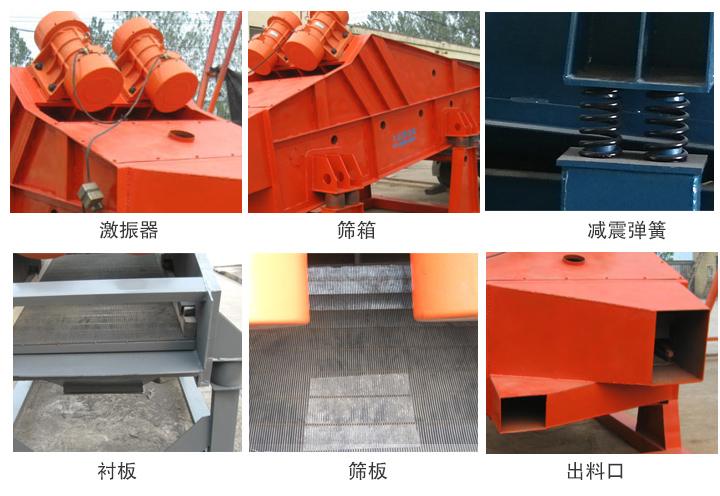

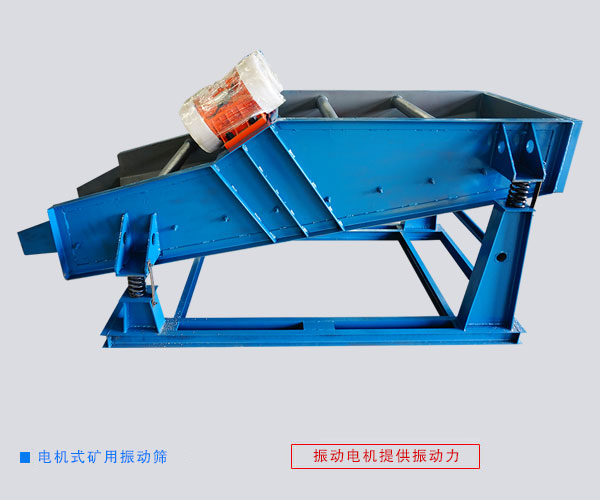

矿用振动筛细节展示

振动电机:采用高性能、高寿命的振动电机为激振源,调节振动电机激振力的大小可以改变筛机的振动幅。

减震系统:由橡胶弹簧和卡箍、支承座等组成,底架由料仓及底盘等组成,本系列振动筛的振动电机安装方式可分为上振式和下振式两种,激振器安装方式可分为座式和吊挂式,还可根据用户需要进行设计制造。

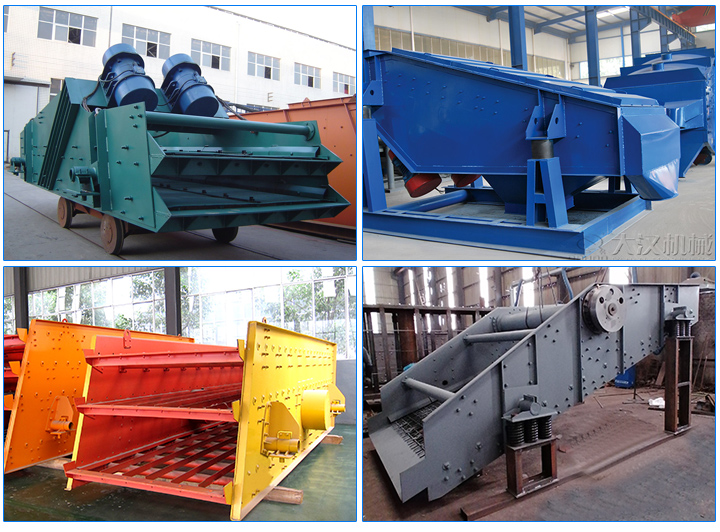

矿用振动筛分几种类型

1、直线矿用振动筛

直线矿用振动筛

用于细粒筛分及重介质选矿时脱除重介质。采用振动电机作激振器,能耗低,功率小,仅为其他类筛的1/4-1/5;筛面角度可调;向基础传递的负荷小,基础无需特殊处理;全封闭式结构,自动排料;扎制钢板焊接筛体,刚度好,牢固可靠。

应用范围: 常用于细粒筛分及重介质选矿时脱除重介质。

2、圆振动筛

圆振动筛

适于选矿、建材、电力、化工部门的物料分级。采用小振幅、高频率、大倾角结构,进料粒度400mm,每小时处理量为80-620吨,有单层和多层筛网可选,耐磨橡筛网,防止筛孔堵塞。

3、自定中心振动筛

自定中心振动筛

适用于矿山、冶金、建材、化工等部门中、细粒筛分。座式与吊式两种振动筛形式,采用特制耐磨橡胶筛网,寿命是钢制10-20倍,聚氨脂4-6倍;高弹性耐磨橡胶弹簧,维修方便;筛上物料具有良好的松散和分层效果;振动筛配重质量大小与筛子振幅可按生产要求调节。

4、脱水振动筛

脱水振动筛

用于尾矿干排、精矿脱水、炼泥浆浓缩、除屑、炭浆分离等过滤脱水设备行业,特别适于处理细粒级矿物,还可搭配旋流器联合使用,脱水效率更高。

矿用振动筛选型说明

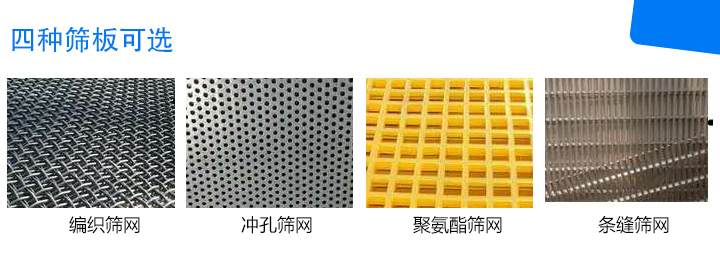

1、矿用振动筛筛板规格

编织筛网:表面光滑、耐腐蚀、耐磨损。

冲孔筛网:耐磨、耐高温、抗震、抗拉,可根据筛选物料定制不同形状孔。

聚氨酯筛网:使用寿命长、耐磨、耐湿性能好、承载能力大。

条缝网:易渗透、耐磨、耐腐蚀,网丝断面为梯形,缝隙上窄下宽。

矿用振动筛筛板类型

2、矿用振动筛电机转向

矿用振动筛维护和检修的目的是了解振动筛的全面状况,矿用振动筛并以修理和更换损坏、磨损的零部件的方法恢复筛子的工作能力。振动筛其内容包括日常维护、定期检查和修理。

电机转向指的是在一台振动筛设备上,如果使用两台电机的话,此两台振动电机的方向应是相反方向,如果两台电机是相对转向的话,处理的物料量是比较小的,但是振幅比较大、振动频率是比较高的,如果两台电机是同向转向的话,处理物料的量是比较大的、振幅是比较小的、振动频率是比较低的,可以根据具体的生产要求来进行调节振动电机的转向。

3、矿用振动筛较佳安装角度是多少?

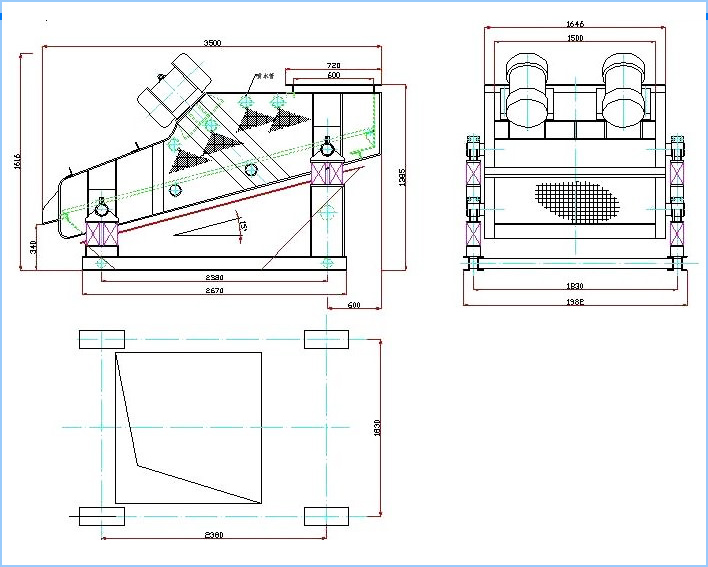

矿用振动筛图纸

1、在客户没有特别要求的情况下,厂家会按标准的机型生产定做,那就是水平方向,也就是说四个支腿的高度是一样的,然后四个腿上面有膨胀丝安装孔,可以安装在预制水泥地上面,以防在使用过程中启、停的瞬间激振力过大,导致筛机移位。

2、如果客户有特殊要求,比如说客户现场有倾斜角要求,那么我们就会按照客户的要求去生产满足于要求的设备;

3、倾斜角度一般没有特别严格的要求,大多数保持水平即可,如果说物料较容易筛分彻底,比如网孔比较大,并且物料投进的速度或者量也不大的情况下,只要物料从上面过一下即可筛分出来,筛机的时产我们也想相应提高一些,这样情况下我们可以略微将出料口往下倾斜一点即可;

4、如果我们的物料比较细小,网孔也小,产量要求也不是特高,我们往往也可以在保证时产的前提下,将出料口略微提高,这样可以提高我们的筛分率。

应用行业

矿用振动筛应用

矿用振动筛主要用于矿山、冶金、煤炭、电力、建材、耐火材料等行业大块状物料及中小颗粒物料的筛分,如:矿石、矿粉、矿渣、石英矿、焦炭、石油焦、铁矿石、海砂矿、河沙等。

现场案例

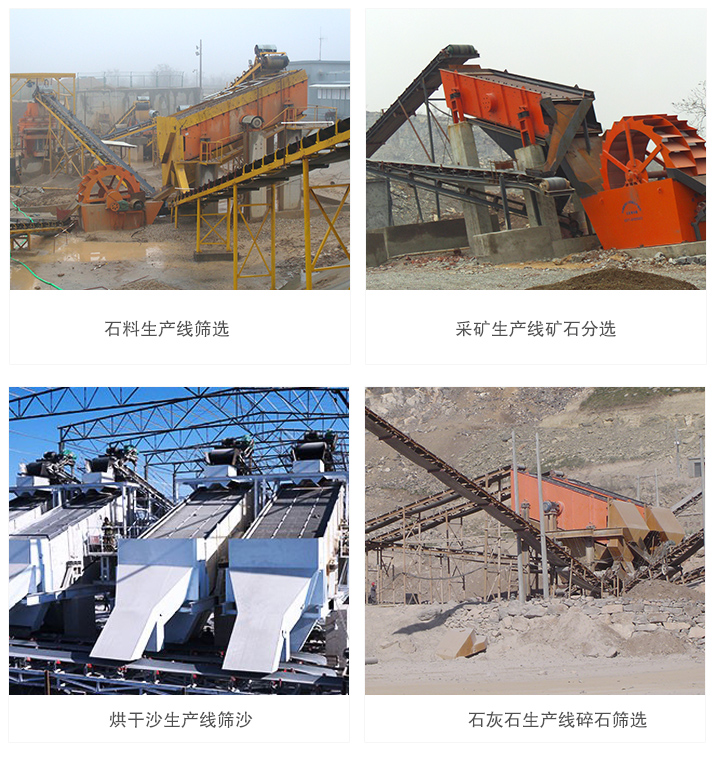

矿用振动筛生产线图片

矿用振动筛厂家

厂家展示

1、大汉厂家建立30多年,拥有丰富的生产经验,有10000平方米现代化标准厂房,技术工艺也比较先进。新乡大汉设计合理,符合用户实际需求,运作也非常平稳。

2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。

为了向您提供完善的售后服务,请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品,我厂建立有完整的营销网络及完善的售后服务体系,售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题,我们将及时为您提供全方位的服务。

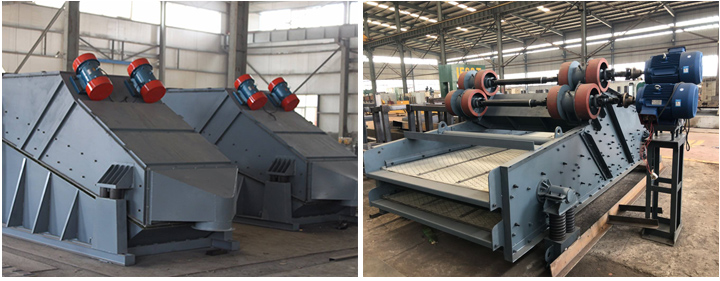

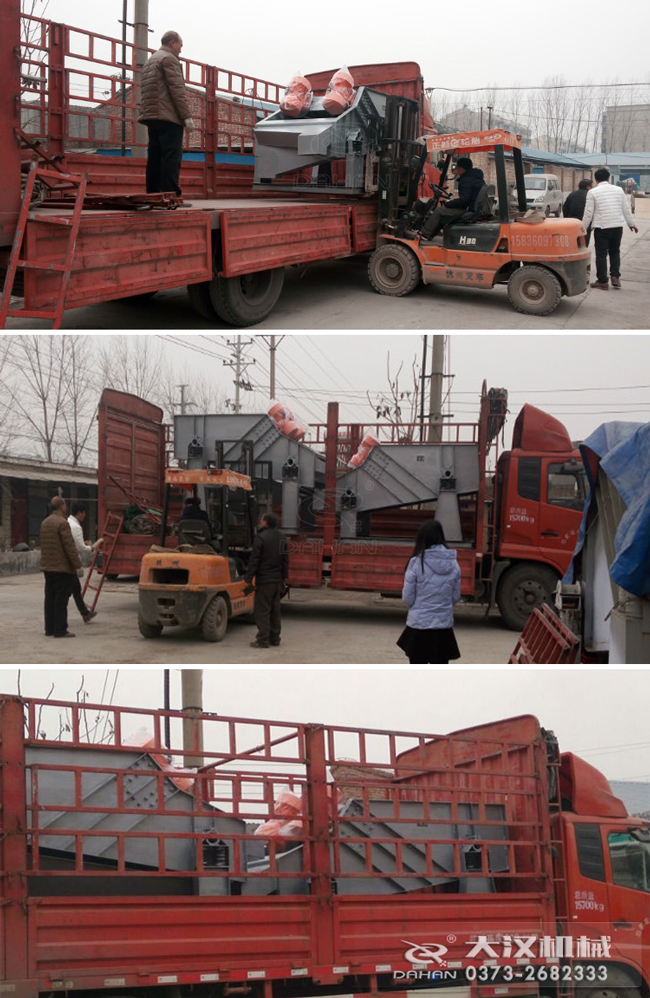

发货现场

ZSG矿用振动筛发货

矿用振动筛安装与调试

a、安装前应参照安装图制作混凝土基础,预埋地脚螺栓或预埋钢板,预埋钢板平面度误差≤3mm。

b、安装完毕,检查调整各级弹簧,使各支撑位置受力均匀,电动机轴线应低于振动器轴线3-5mm,对称点支撑弹簧应水平等高(误差≤3mm)。

c、筛机各部位应牢固连接,所有螺栓开机前应紧固一次。

d、短时开机,检查两台振动源转向,使其相反。

e、调整振动源的偏心块夹角,可以调整激振力,从而调整筛机振幅。

f、与其他障碍物间的距离不小于100mm。

矿用振动筛维护和操作

a、筛机启动前,应检查各紧固件螺栓有无松动,如有松动应重新紧固。

b、筛机空载运行4-6小时,要求筛体运行平稳,无横摆及异常声音,激振器轴承温度≤75℃。

c、空转运行后,应将各部位螺栓重新紧固一次。

d、正常运转后,定期检查各紧固件螺栓紧固状况。

e、经常检查易损件的状况,对已损坏或失去弹性的减振弹簧要及时更换。筛网发生松裂或磨损,应及时紧固或更换。振源的调整、使用和维护,请参照振源使用说明书(振动电机使用3个月后加油一次,激振器每月加油一次,半年一小修,一年一大修)。

f、停车前就先停止给料,待筛面物料走完后再停车。
