您的位置:首页 > 振动筛分设备 > 旋振筛
标准旋振筛全不锈钢旋振筛碳钢旋振筛塑料旋振筛多层旋振筛

优势:主要用于粉末、颗粒及液体物料,筛分细至500目,过滤可达5微米,可增加清网装置,减少物料堵塞,材质有碳钢、不锈钢、塑料三种,可根据用户要求增设1-4层筛网。
——筛分、除杂、过滤

优惠价:3500元起 现在咨询即可享受9折优惠

筛分目数:500目内(25微米) 产量:1-5吨/时

筛分物料:淀粉、豆浆、酱油、味精、树脂粉、涂料、中药粉、电磁材料、塑料颗粒、洗衣粉等

应用行业:食品、医药、化工、冶金、陶瓷、磨料等

预约试机0373—268 2333

立即订购 获取报价 扫码咨询

服务承诺:30天质量问题包退24小时内发货72小时内现场快修1年质保

产品概述

旋振筛筛分粉末、颗粒、液体视频

旋振筛产品介绍

旋振筛是集除杂、分级、过滤于一体的筛分设备,主要用于处理粉末、颗粒、液体物料,采用直立式振动电机作为激振源,物料在筛面上做水平、垂直、倾斜的三次元运动,筛分精度高。旋振筛材质可分为碳钢、不锈钢、塑料三种材质,另外,旋振筛还可按照筛分目的选择1~5层筛网设计,根据筛分工艺要求,旋振筛可采用直泄式、加缘式、闸门式等设计,满足更多行业筛分要求。

旋振筛产品主要用于处理粉末、颗粒、液体物料

大汉旋振筛型号有直径400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm,我们还可以按照您的要求为您设计特殊型号。

旋振筛选型

旋振筛类型

产品分类

标准型:常用的一种,用途广泛,可适用于粉末、液体、颗粒等物料的筛分、过滤。

超声波型:在旋振筛的基础上增配超声波筛分系统,适合80-600目内的精细粉体筛分,剞劂堵网问题,产量可提高0.5-10倍。

旋振筛三大功能

原理模拟图

1、分级:可将粉末、颗粒准确分成2-5个等级,分级精度达95%以上。

2、除杂:将物料中结块或不合格物料过滤除去,精度可达98%以上。

3、过滤:去除液体物料中的颗粒物/异物,每小时过滤量高达5吨。

旋振筛工作原理

旋振筛工作原理

旋振筛利用YZUL立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过筛网的筛分层,在这个过程中,位于筛网下的清网装置-弹跳球不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,筛上物、筛下物分别从不同的出料口排出,从而实现筛选除杂或过滤分级的目的。

旋振筛角度调整图

旋振筛产品特点

旋振筛产品特点

1、适应物料范围广,可以筛分细至500目或0.028mm粉末、颗粒,液体物料过滤可至5微米;

2、设置有弹跳球清网装置,通过不断撞击筛网达到清网的目的,无堵网现象,针对粘性、静电物料,可按照超声波清网装置;

3、全封闭结构,无粉尘溢散,改善工作环境;

4、可筛1至5层筛网,能同时进行2至6个等级的分选或过滤;

5、杂质、粗料自动排出,可连续作业;

6、出料口可360°旋转,操作方便。

旋振筛技术参数

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

旋振筛细节展示

旋振筛结构图

旋振筛主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。

防尘盖:防止物料向外扩散,也可以保护外部粉尘进入,从而污染筛分物料。

束环:用来固定筛体中间的筛框部分。

上部重锤、下部重锤:改变振动电机电机上、下重锤的相位角,可以改变物料在筛网上的运动轨迹和停留时间。

弹簧:减振隔音。

机座:支撑整个振动筛,保持其工作稳定。

旋振筛配件

旋振筛型号定制

1、闸门式旋振筛:在普通型的基础上改良出来的一种产品,通常用来筛分超轻、超细物料,使用者能够单次投放大量物料让其长时间一直进行筛分,只需操纵好闸门的开合就能优质完成筛分的目的,中药粉、花粉等行业适合用这种振动筛。

2、加缘式旋振筛:是在前面两种振动筛的已有条件上把入料口扩大,还配置有特殊角度设计来避免液体迸出的过滤型筛分设备,广泛应用于油漆、水过滤、纸浆过滤等行业。

3、带料斗旋振筛:进料口加装进料斗,方便投料。

4、移动式旋振筛:底部加装万向轮方便移动,可根据现场的需要安装使用,旋振筛下面加装螺杆,防止固定后移动式旋振筛随意移动,影响筛分。

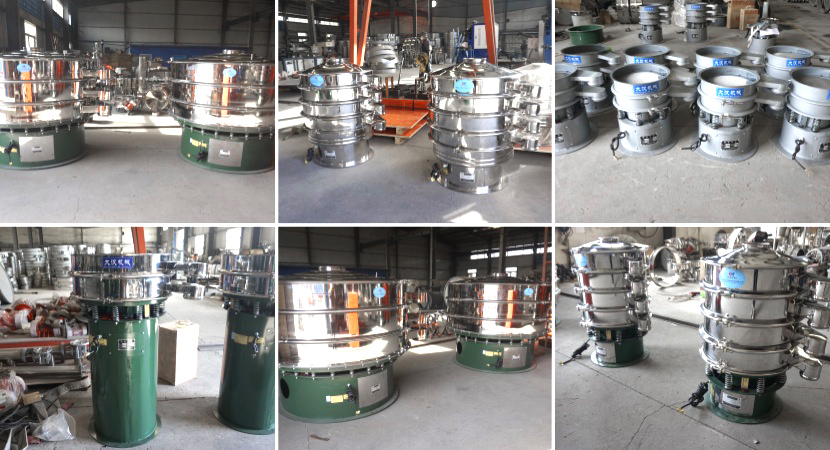

旋振筛不同型号

旋振筛应用行业

应用行业

旋振筛可以用于各行业中粉末、颗粒、浆液物料除杂、分级、过滤。

食品行业:淀粉、奶粉、味精、豆浆、果汁、酱油、醋等。

化工行业:橡胶粉、树脂粉、颜料、洗衣粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

医药行业:中药粉、药剂、中西药颗粒等。

冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。

物料 网筛(目/寸) 处理量(公斤/小时)
奶粉 16.2 2000
4.2 5000
食盐 30/80 5000
中药农药 80/100/150 1400
中药粉 80 550
电玉粉树脂DV 40/60/80 1000
研磨粉料 40/60/250 1200
颜料粉末 20 4000
石墨 16/40/80 1400
铁粉 60/80/120 2500
铜粉 80 2000
石铜粉 40/65/200 2000
铝银粉 60 1500
淀粉 80 1200
活性炭 40/60 1000
涂料 100 7500
金刚砂 60 300

客户现场

旋振筛现场

旋振筛选型技巧

1、材质选择:可根据物料选择碳钢、不锈钢、塑料材质,普通物料选择碳钢材质,酸碱性、卫生要求高的行业可以选择不锈钢材质,塑料旋振筛适合化工、医药行业中干粉及液体物料筛分过滤作用,可以排除特殊物料与金属发生化学反应。

旋振筛材质

2、层数选择:单层筛网用于物料除杂,多层筛网用于大小粒度分级,旋振筛筛面层数可达5层,可同时进行2~6种不同粒度物料的分级。

旋振筛层数

3、型号选择:筛分产量决定型号的选择,针对小产量的用户,我们会为用户推荐400mm、600mm等小型号旋振筛,而针对对产量有较大要求的用户来说,我们一般推荐用户选择1500mm、1800m、2000mm等大型号旋振筛。

旋振筛型号

旋振筛售后服务

售后服务

质保期内:整机质保期为1年,期间免费提供设备维修服务,如果用户要需求,我们将在72小时内上门进行故障排除服务,定期对设备进行维护保养。

质保期外:在免费质量保证期满后,我公司保证继续提供设备使用运行的技术支持,以合理优惠的价格提供零配件和故障排除、保养服务,做好备品备件的储备,根据所制作的相关设备档案对设备进行监控,提供相关的有尝保养方案;随时优惠提供备品备件,优惠提供产品更新、改造服务;设备如有故障发生1小时内响应服务,特殊情况可安排现场维修,不收取出车费,人工费;如有更换备件,只收更换备件费用。
