您的位置:首页 > 振动筛分设备 > 摇摆筛
摇摆筛碳钢摇摆筛不锈钢摇摆筛超声波摇摆筛多层摇摆筛

优势:仿人工筛分原理,筛分精度高达90-95%,产量是普通振动筛的5-10倍,适合精细粉末、圆球状、片状机不规则状等易堵塞物料,不存在高速振动,减少对物料的损坏。

优惠价:4000元起 现在咨询即可享受9折优惠

筛分目数:80-500目 产量:6-60吨/时

筛分物料:淀粉、奶粉、糖、盐、味精、中药粉、石英砂、化肥、塑料颗粒等

应用行业:食品、医药、化工、冶金、橡胶、饲料、矿业等

预约试机0373—268 2333

立即订购 获取报价 扫码咨询

服务承诺:30天质量问题包退24小时内发货72小时内现场快修1年质保

产品介绍

摇摆筛筛分铁粉

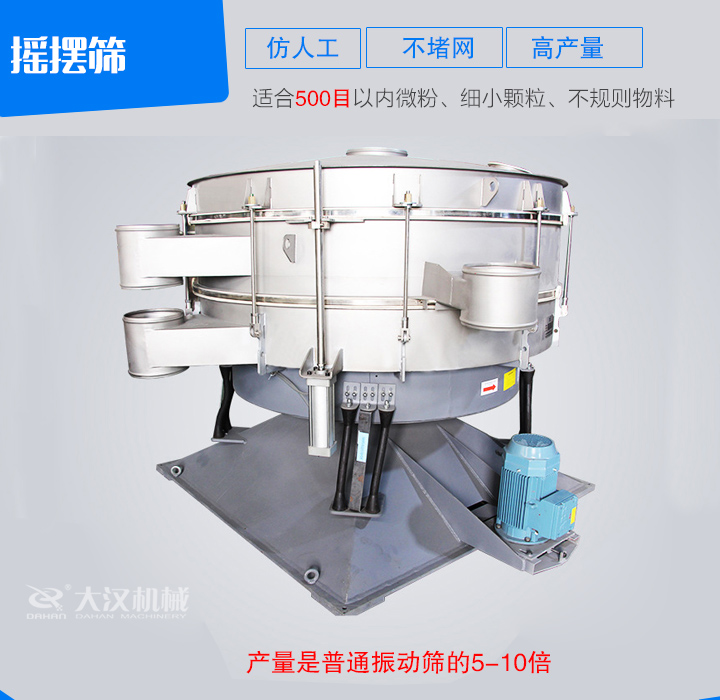

摇摆筛采用仿人工摇动筛分原理,物料在筛面上呈现渐开螺旋线运动,物料与筛网得以接触,筛分精度高达90-95%,产量是振动筛的5-10倍。摇摆筛通过柔和的摇滚筛分,不会对物料颗粒原结构造成破坏,使用寿命长,并且不易产生静电,用于精细和超精细粉末的筛分,特别适合难处理的物料。

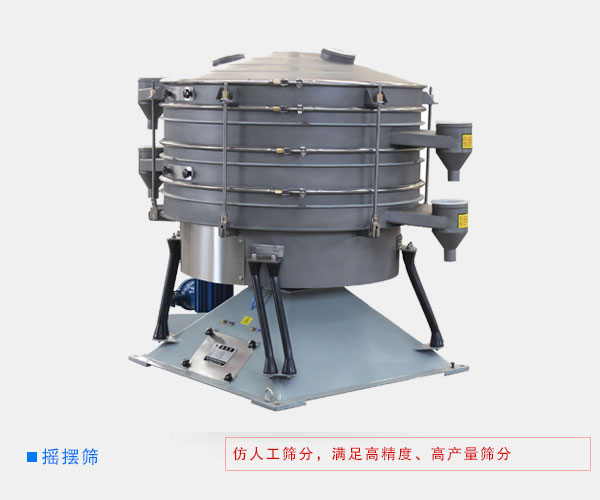

摇摆筛仿人工筛分原理,操作方便,不堵网。

摇摆筛分类

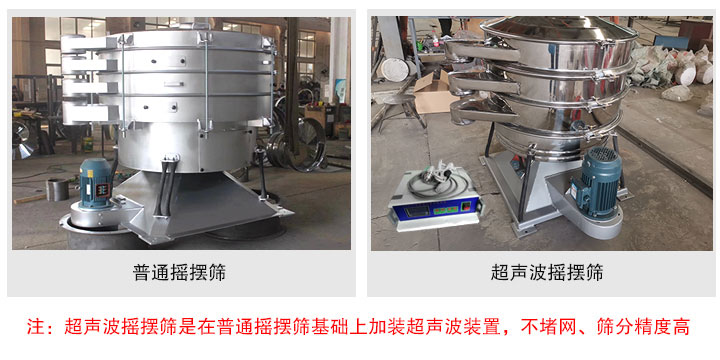

大汉机械生产的摇摆筛有普通圆形摇摆筛和超声波摇摆筛两种:

摇摆筛分类

普通圆形摇摆筛:符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

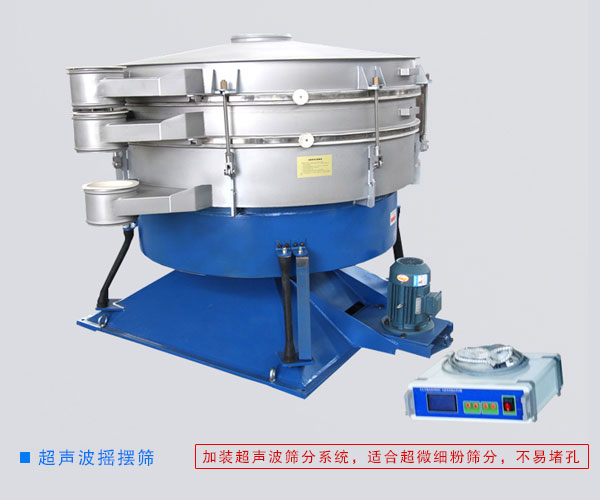

超声波摇摆筛:是在普通摇摆筛基础上增加了超声波筛分系统,强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题,增加过网率,降低堵网风险,提高产量。

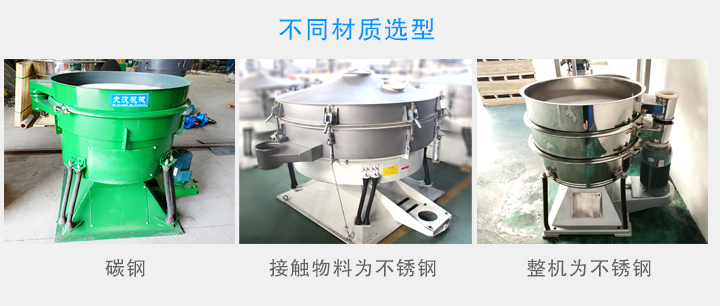

摇摆筛材质

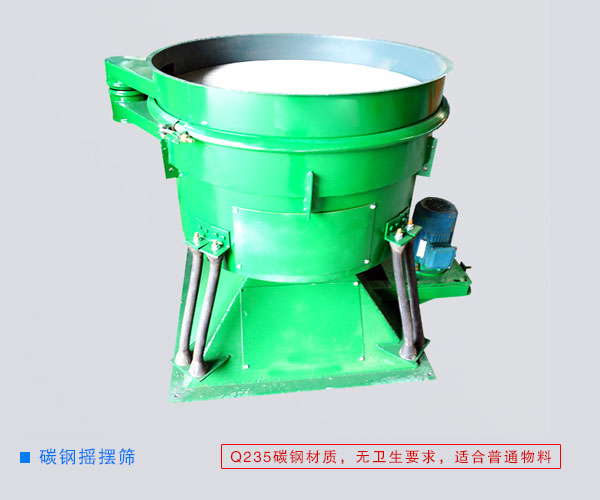

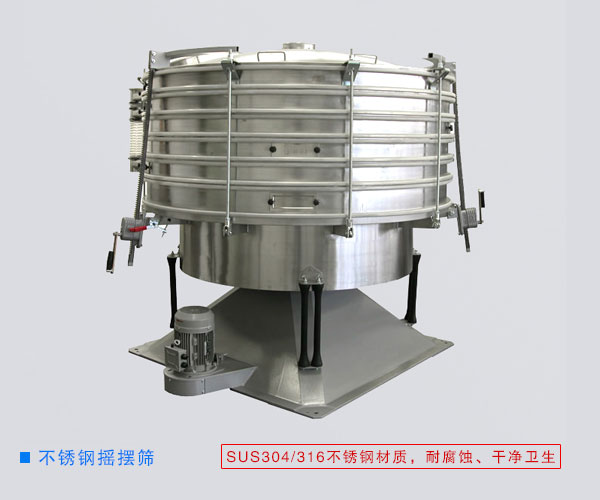

大汉摇摆筛还可根据用户筛分物料选择碳钢和不锈钢材质。

摇摆筛的工作原理

摇摆筛原理视频

YBS摇摆筛的基本回转运动与人工筛分相似,偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。每一种产品的停留时间可以通过振泰系列摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗料从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗料被运送到出口处,出口处由一个可调节的导向装置控制流量中,该导向装置是控制物料停留时间的另一个因素,此次过程在每筛层之间重复进行。

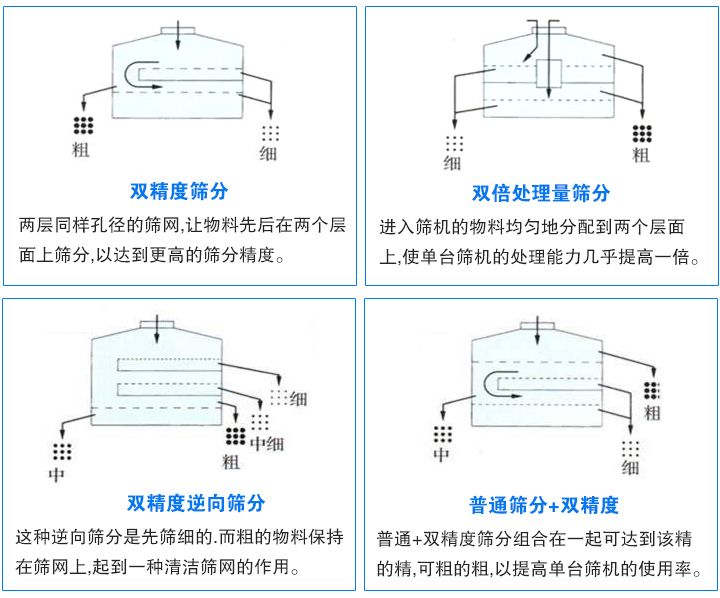

摇摆筛筛分方式

摇摆筛特点

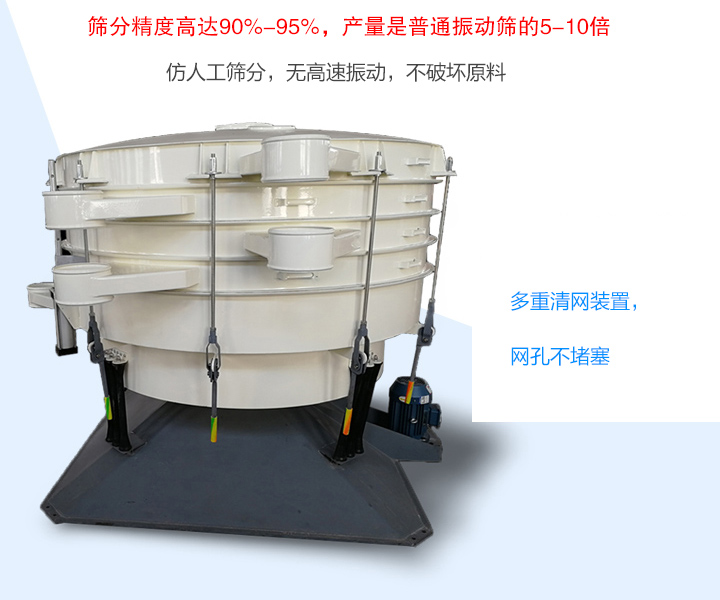

摇摆筛具有筛分效率高、产量大、物料破损率低、不堵网等特点

1、筛分效率高:摇摆筛有效模仿人工筛分的动作和过程,物料在筛面上呈现渐开螺旋线运动轨迹,使物料在相对面积上走过相对长的路程,可实现6级分离,筛分精度高达90%-95%。

2、物料成品率高:柔和的摇滚筛分,不存在高速振动,不会对物料的颗粒原结构形成破坏,不易产生静电,更适合对易燃易爆易产生静电的物料进行筛分。

3、筛孔不堵塞:弹跳球、超声波、转筒刷三种清网装置可选,防堵技术多样,筛孔不易堵塞,有利于提高筛分精度和筛分产量。

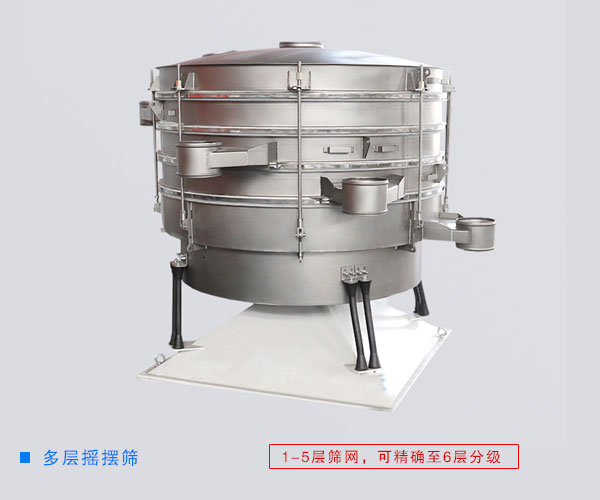

4、多层筛选:每层有效筛分面积0.28—6.4㎡,可多至5层使用。

5、使用寿命长:采用低频率小负荷工作,加速度比振动筛低4-5倍,使筛网不易损坏,延长筛网的使用寿命。

6、工作噪音小:噪音优化重理均衡,地基动态负荷低。

7、无粉尘污染:全封闭结构,密封除尘效果好,基本不存在物料粉尘泄露现象

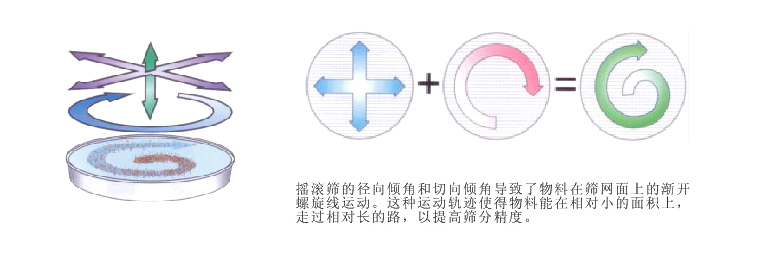

物料运转轨迹

摇摆筛结构

摇摆筛主要由进料口、筛框、筛网、电机、密封圈、出料口、网架、束环、底框、主枢轴总成、调整块、摆振体、阻旋弹簧、主轴总成、皮带轮、底座等部分组成。

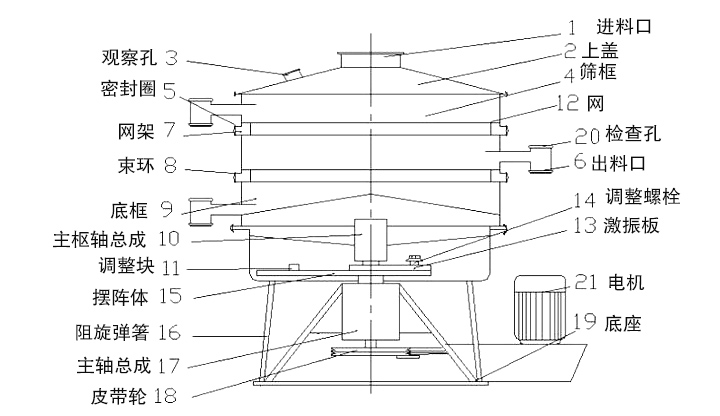

摇摆筛结构图

摇摆筛结构特点

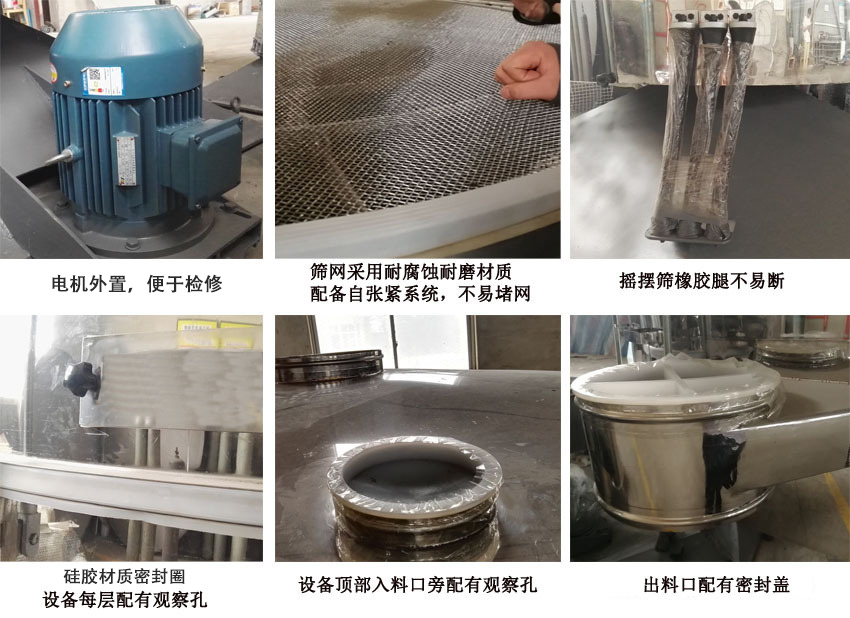

摇摆筛设备结构

1、采用不同于普通振动筛的直连式振动装置,该装置时通过皮带连接电机与传动装置,经由电机的倒动,通过传动装置时筛框做放人工的"簸""箕",实现了筛分柔和,不破坏物料外形及特性。

2、筛网设计延长了筛分直径,延长了物料在筛面上的停留时间,从而提高了筛分效率和精度,筛分效率相较普通振动筛提高了1-5倍,精度提高了90%-99%。

3、网架采用一次成型冲孔设计,中间设计有拖网板,确保筛网承重均匀,实现了提高筛网使用寿命的目的。

4、有三种清网装置,分别为:弹跳球清网装置、旋转刷清网装置、超声波清网装置,确保了筛孔不会堵塞,用户可根据自身需求选择。

5、振动电机安装在筛机的外侧,后期维护检修比较方便。

摇摆筛技术参数

型 号 直径
(mm)
筛面面积
(m²)
入料粒度
(mm)
筛分粒度
(mm)
处理能力
(t/h)
振幅
((mm)
电机功率
(kW)
YBS800 800 0.29 ≤25 0.073-3 6-10 5-8 0.75
YBS1000 1000 0.71 8-15 1.5
YBS1200 1200 1.11 15-30 2.2
YBS1600 1600 1.83 25-40 3
YBS2000 2000 2.62 30-50 4
YBS2500 2500 4.61 40-60 5.5

摇摆筛应用行业

摇摆筛适用范围

摇摆筛广泛应用于化学、食品、医药、塑料、矿业、木业、农业、冶金、建筑等多行业的细小颗粒和微细粉物料的分级处理。

食品行业:面粉、糖、盐、碱、味精、豆浆等。

医药行业:中药粉、西药粉、中西药颗粒等。

化工行业:树脂、涂料、橡胶、塑料、化肥、尿素等。

冶金行业:石英砂、氧化锌、氧化镁、电磁粉等。

客户案例

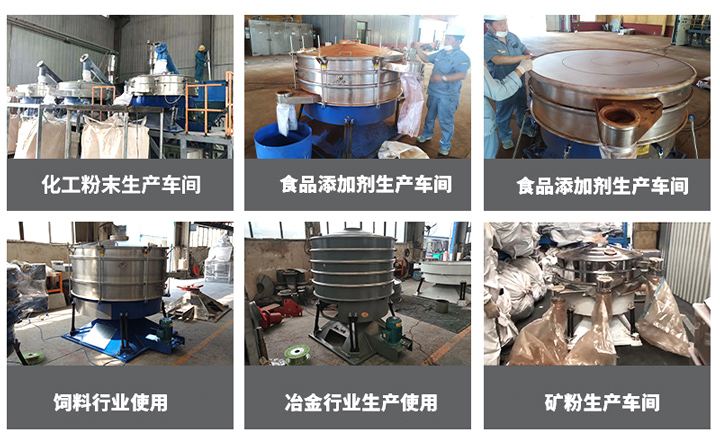

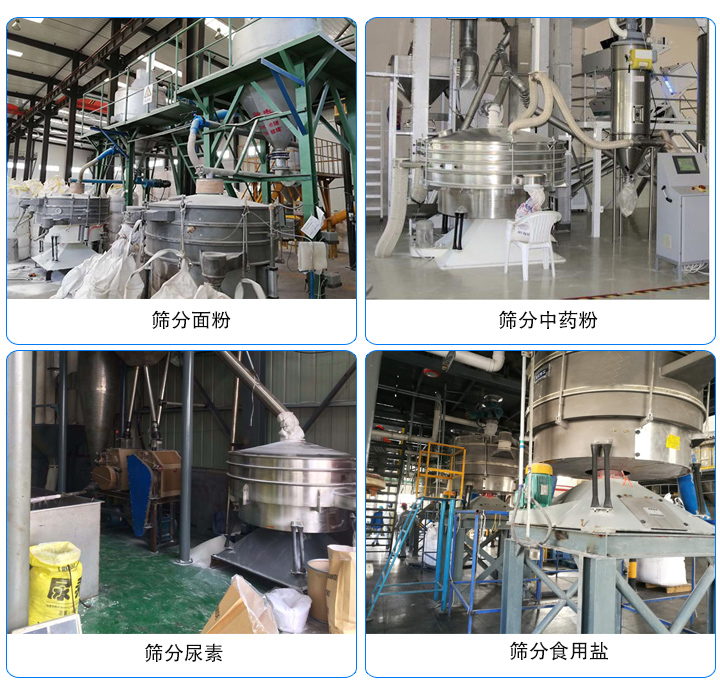

摇摆筛使用现场图

我们的摇摆筛已经广泛应用于:
颗粒类 颗粒类: 燕麦仁14目、决明子16目、玉米碎16目、大米12-14目、黑豆5目、红豆5目、黄豆6目、薏米8目绿豆10目、荞麦12目、 黑米14目、糙米14目、芝麻24目、小米24目
粉末类 粉末类: 中药粉一般60目,粗一点40目,口服60-80目、细中药面膜100-120目、炸鸡裹粉10-30目、玉米粉30目、杏仁粉30-40目、面粉50-60目、 肠粉60目、五谷杂粮30-40目、三七粉80-100目、珍珠粉120-150目、松花粉80-120目、咖啡粉100-120目
液体类 液体类: 过滤豆浆、蜂蜜60-120目、过滤药渣、汤渣、茶叶水80-150目
其他类 其他类: 花椒6目、虫粪筛30目、猫砂30-40目、蝴蝶面50目、 辣椒籽8-10目、 沙画80-120目、 食用油、机械油渣150-200目、 黄粉虫产卵筛12目

摇摆筛与一般振动筛相比有何优势?

1、筛分精度高:筛分效率可达90%-95%,通过加装清网装置可保证基本不会出现堵孔现象。

2、筛分产量大:摇摆筛产量是一般振动筛的5-10倍。

3、对物料破损率低:摇摆筛采用仿人工筛分原理,不会因高速振动破坏物料的形状,提高物料的成品质量。而一般振动筛通过高速振动原理来筛分物料,正是因为高速振动的原因会破坏物料的形状。

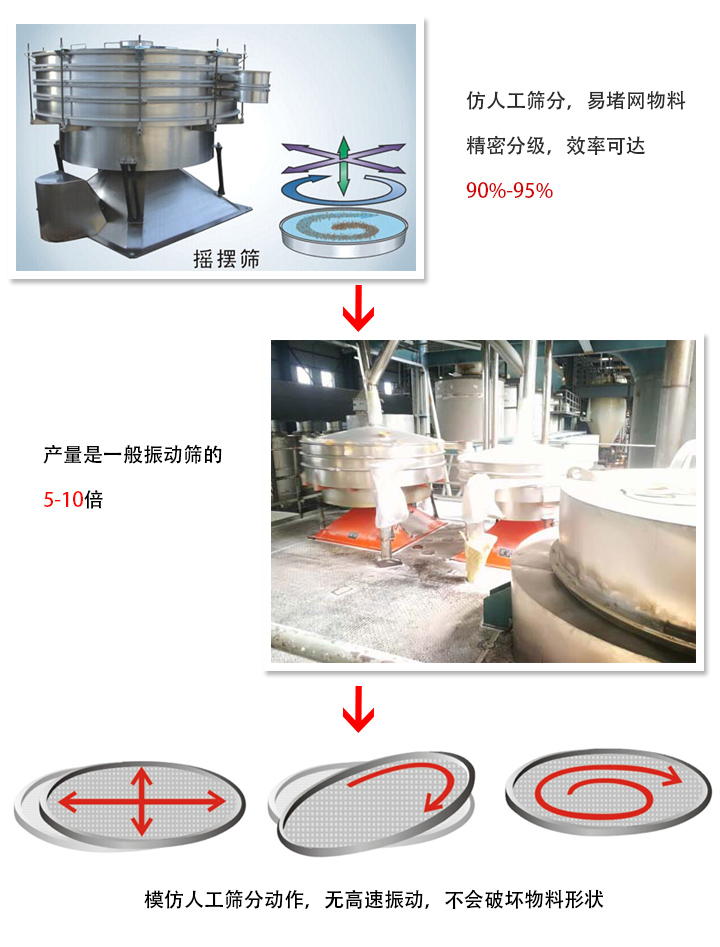

摇摆筛和振动筛区别

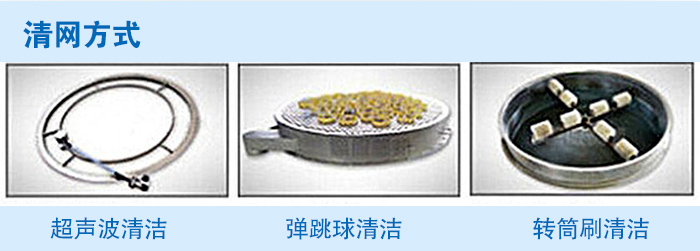

摇摆筛清网方式

摇摆筛有超声波、弹跳球、转筒刷等三种清网装置

超声波清洁:高频率超声波被传输到筛网上,既清洁了筛网,又显著提高了生产能力。适用于大多精细的、大产量的、难筛分的物料。

弹跳球清洁:符合食品的橡胶、硅胶球在筛网下的冲孔板上跳动,弹击金属网,减少网孔堵塞。此系统简单易用、维护方便,适用于大多数颗粒物料。

转筒刷清洁:转筒刷由安装在基底盘上的减速齿驱动,在摇摆筛筛网下旋转刷网,清洁物料,适用于球形、结晶及脆性物料的筛分。

售后服务

保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。

问:摇摆筛如何选型?

答:根据物料性质如含水量、静电、剧团、结块、轻比重等特性选择合适筛网尺寸和清网装置,根据应用行业的要求去选择合适的材质,根据生产产量要求合理选择型号,还可根据需求进行定制。

问:摇摆筛多少钱一台?

答:单台价格是4000元起,受筛机直径、层级、材质等因素影响,其价格会有多波动,具体以可咨询大汉客服。

问:摇摆筛厂家如何选择?

答:根据厂家生产规模、制造标准、选材、价格、服务等多方面考量,然后实地考察后综合多方面因素,再行购买事宜。

问:摇摆筛的运动轨迹是什么样子的?

答:摇摆筛的运动轨迹瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成即螺旋运动。
