WQS系列气旋筛

WQS系列气旋筛

WQS气旋筛也叫气旋筛分机,由于形状为横卧状所以也叫卧式气流筛,网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内,适合各种难筛微细粉,不粘网、细度,筛分效率达95%以上,产量是普通振动筛的5-10倍或更高。

人料粒度:>30mm 筛网规格:80-530目

功率:1.5-11KW 产量:1-10吨/时

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

气旋筛筛分粉末

WQS气旋筛也叫气旋筛分机,气旋筛选机,由于形状为横卧状,所以也叫卧式气流筛,是专门针对微细粉进行高精度振动筛分的气流筛分设备,可对80-530目细度范围内的粉状物料连续筛分,适合细度范围广、产量大、细度、无超径混级现象、不粘网、全封闭结构、无粉尘溢散。

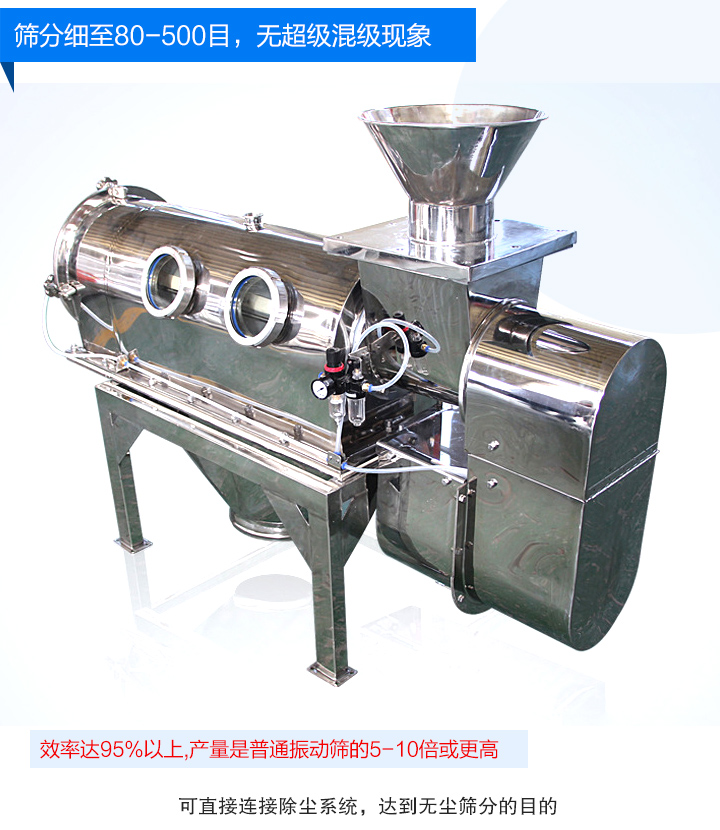

卧式气流筛介绍

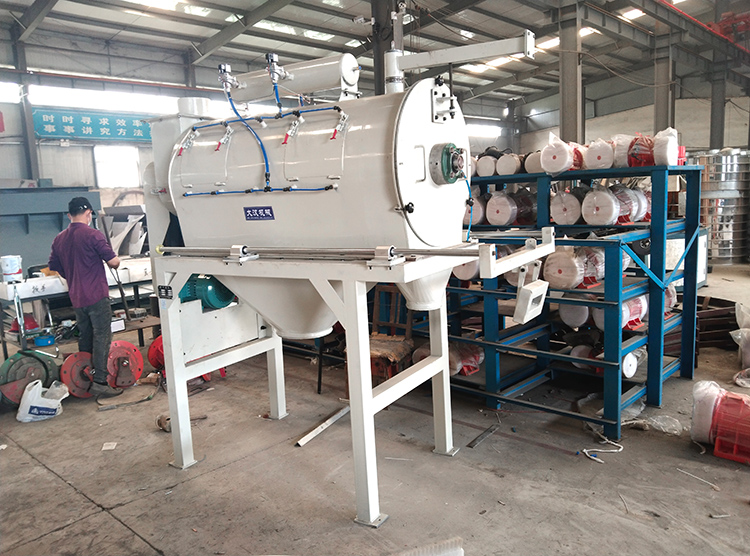

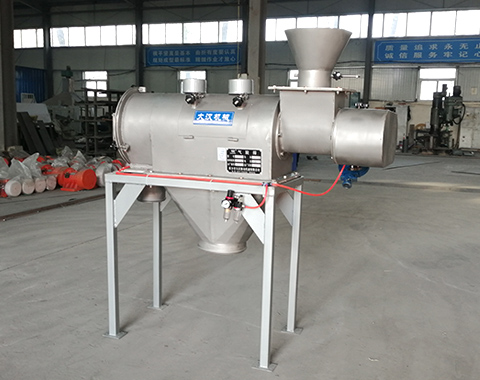

气旋筛图片

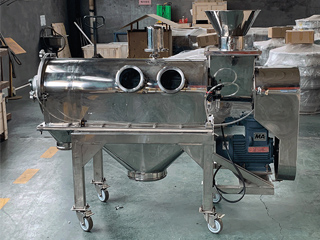

气旋筛定制

工作原理

气旋筛结构原理

气旋筛由筛箱、旋转装置、离心装置和筛网组成。当设备启动时,旋转装置会使筛箱产生旋转振动,使物料在筛箱内不断翻滚和滚动。同时,离心装置产生的离心力将物料推向筛箱的外侧。在旋转振动和离心力的共同作用下,物料在筛箱内呈螺旋状运动。较大颗粒的物料受到离心力的作用向筛箱外侧移动,而较小颗粒的物料则通过筛网的筛孔被分离出来。通过调整旋转速度和离心力的大小,可以控制物料在筛网上的停留时间和分离粒度,从而实现对物料的高效筛分和分级。

产品特点

气旋筛特点

1.粒、粉皆可适用。占地面积小,平稳无振动、运行无噪音、密闭性能好,不污染环境。

2.可单机或多机配套、立体多层安装使用,移动灵活方便,连续运行安全可靠。

3.筛分精度高,适宜筛分超微细粉、密度小(比重轻)、轻微湿度、易附粘性粉或有静电反应的物料。

4.筛网使用寿命长久,内部结构先进,网架设计独特耐用。换网容易,操作简单。纤维筛网管或不锈钢筛网管使用环形卡箍、长条形卡箍固定。

5.筛网受旋风冲击,具有自由抖网,自动清洁及破碎块状物料的功能,筛分效率高。

6.可特殊设计,满足特别需求。

气旋筛网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内;通过网筒内风轮叶片使物料同时受离心力和旋风推进力,从而近使物料喷射过网,由细料排出口排出,不能过网的物料沿网筒壁从粗料排出口排出。

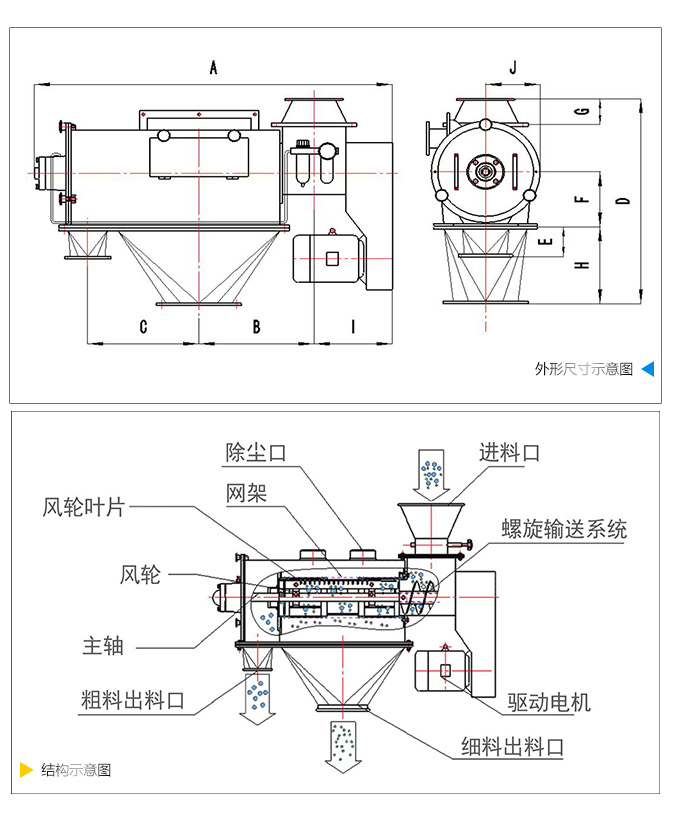

结构参数

气旋筛结构

型号 A B C D E F G H I J
WQS18-65 1430 460 420 1005 135 230 250 330 340 210
WQS30-100 1845 655 766 1240 320 285 300 350 380 290
WQS50-130 2230 870 790 1775 280 515 150 660 400 485
型号 材质 功率 适用
WQS18-65 Q235A 2.2KW 500目以下筛分
SUW304
WQS30-100 Q235A 4KW
SUW304
WQS50-130 Q235A 5.5KW
SUW304

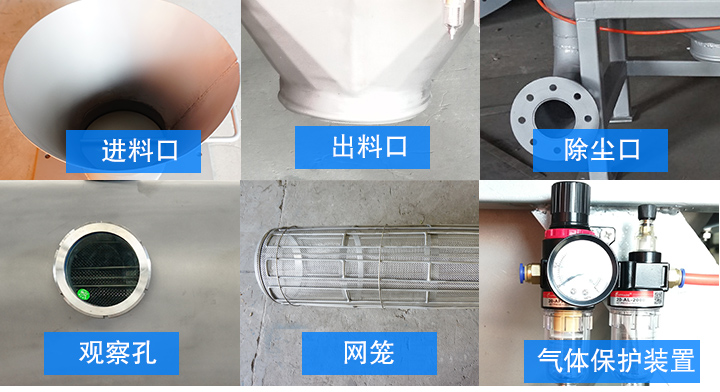

产品细节

气旋筛细节

应用范围

气流筛应用范围

气旋筛可用于各种淀粉、葡萄糖粉、木糖醇、大豆蛋白、花生蛋白、维生素C、山梨醇、灵芝粉、麦芽粉、咖啡粉、面包粉、调味品、食品添加剂、中药粉、原料粉、医药中间体、玻璃微珠、珍珠岩、碳化硅、硅微粉、活性炭、环氧树脂、聚乙烯粉、灭火剂、锆英粉、颜料(酞青蓝、酞青红、酞青黄、黄丹、高砂陶瓷颜料等)、磁性材料、钴粉、叶腊石微粉、硫酸钡、锰酸锂、硼酸锌、粉煤灰、矽粉、釉料、粉末涂料、花粉、脱水蔬菜粉、蛋粉、奶粉、苏打粉、香精、氧化镁、氢氧化镁、氧化钙、氮化硅、氧化铝、二硫化钼、纤维素、纳米级二氧化钛、PVC树脂粉、硅胶粉、瓜儿豆胶、氟化钙等各种粉末类物料。

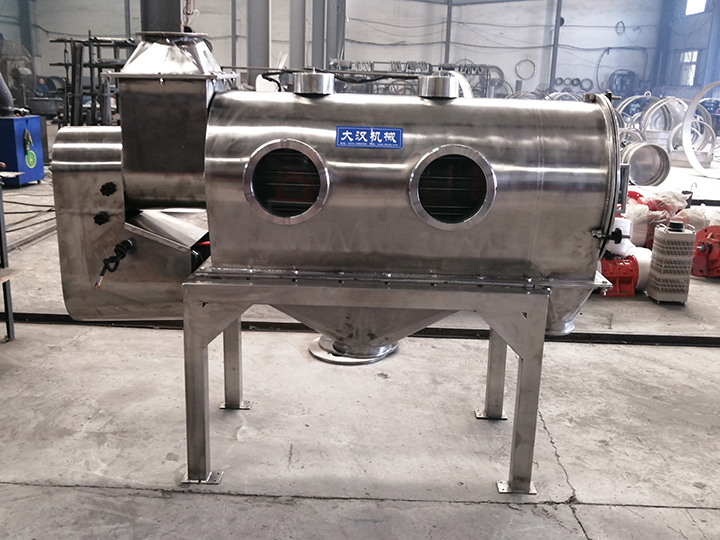

使用现场

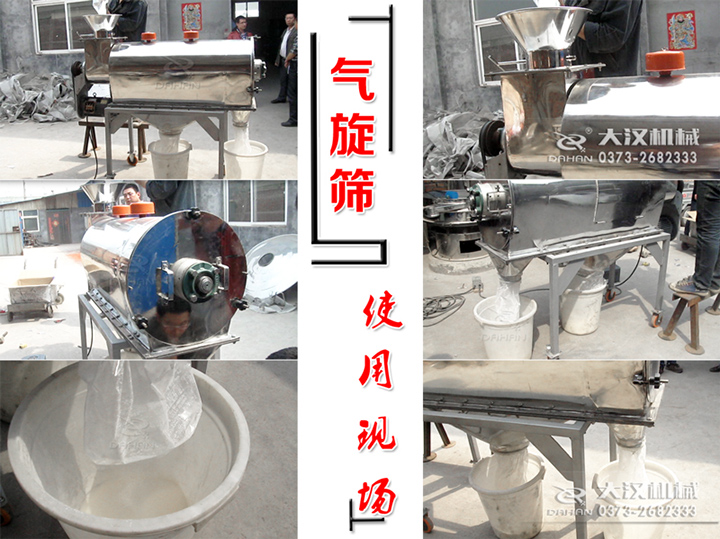

气旋筛使用现场

安装调试

1、设备长途运输后要将所有紧固螺栓检查一遍并紧固,当筛机吊装搬移固定位置后,应注意筛机整体处于水平位置。否则,会影响筛机的正常运转。

2、对设备基础无特殊要求,一般放置水泥地面直接使用即可。

3、净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。

4、与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接,也可与管道直接相联。

5、开动筛机前应检查端盖、观察孔、各联接部位有无松动,各联接口是否密封良好。

6、注意观察筛选机转子(流化条)和带动筛网架转动(指FSQWZ型)的减速机是否按机身箭头所标示的规定方向转动,确保无误才能运行。

售后服务

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。

服务承诺

为了向您提供完善的售后服务,请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品,我厂建立有完整的营销网络及完善的售后服务体系,售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题,我们将及时为您提供全方位的服务。
