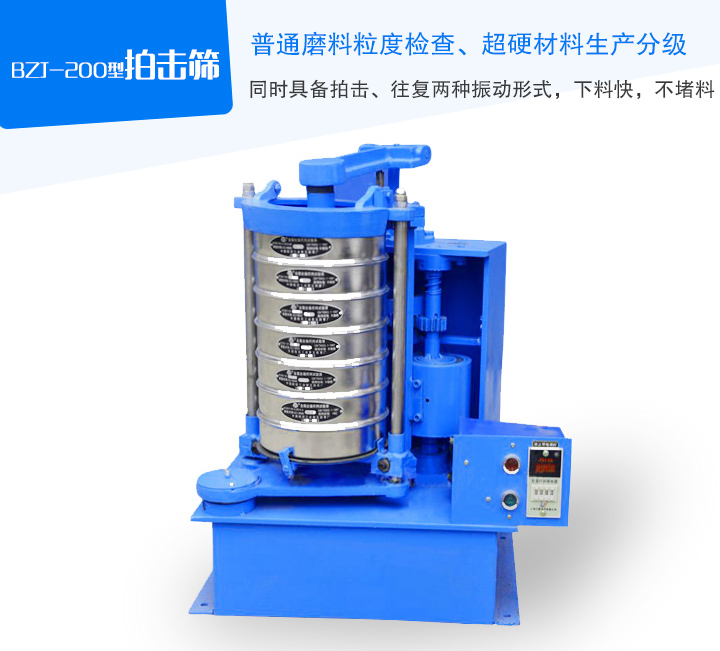

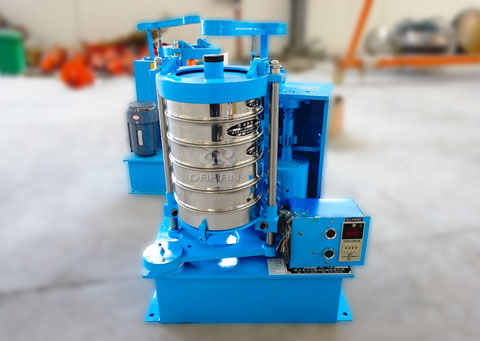

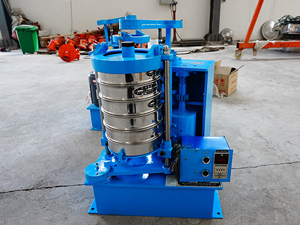

BZJ-200型拍击筛

BZJ-200型拍击筛

BZJ-200型拍击筛同时具备拍击、往复两种振动形式,下料快,物料不易堵塞,适合普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查

拍击次数:156±3次/分 拍击高度:38±6毫米

旋转次数:290±6次/分 旋转行程:25毫米

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

拍击筛主要用于实验室、科研部分筛分、测量粉末、颗粒状材料

齿轮带动同步带传动,齿轮的传动比准确率99.99%

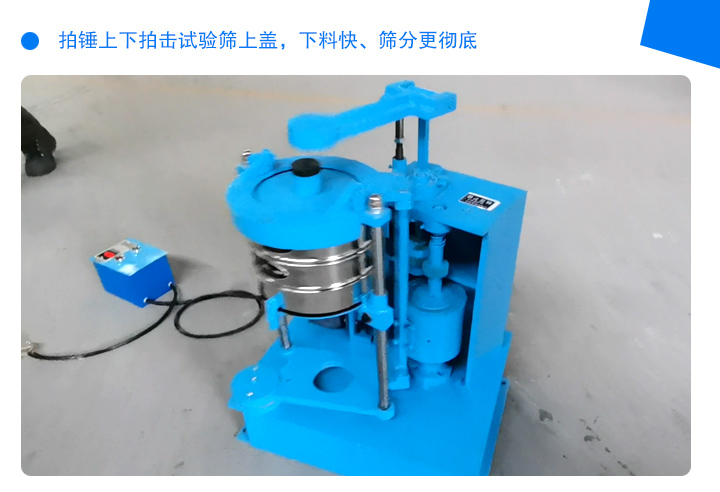

拍锤图片特写

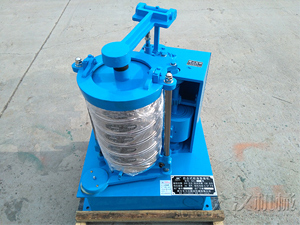

BZJ-200型拍击筛(拍击式标准振筛机)主要由机座、筛与传动机构等部分组成。本拍击筛可配备专用夹具、即可装夹Φ200试验筛,又可装Φ75、Φ100套筛,装夹方便灵活,夹紧牢靠,并能自动停机。

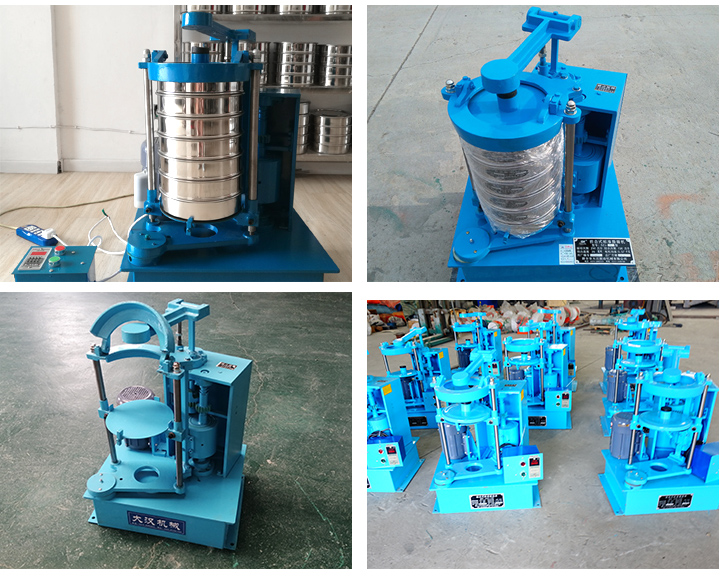

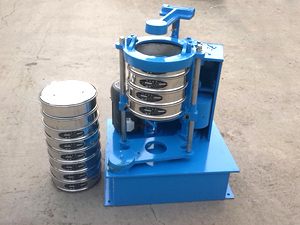

拍击筛图片

拍击筛工作原理

拍击筛(拍击式振筛机)利用振动电机带动齿轮根据同步带传动到主轴上,经齿轮调速后主轴按规定的转速比转动,主轴轴承带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的网孔从大到小的两组试验筛左右摇晃,同时主轴推动跳动杆齿轮转动,变速后*杆齿轮通过凸轮顶击跳动杆,跳动杆使拍锤上下拍击试验筛上盖,促使试验筛、分样筛中的物料循环往复和上下振动,使低于试验筛筛面网孔的原材料颗粒筛分进下层试验筛,如此这般层层筛选,使每层试验筛内只留同样粒度的原材料。达到不一样粒度的剥离并明确此物料的粒度构成。

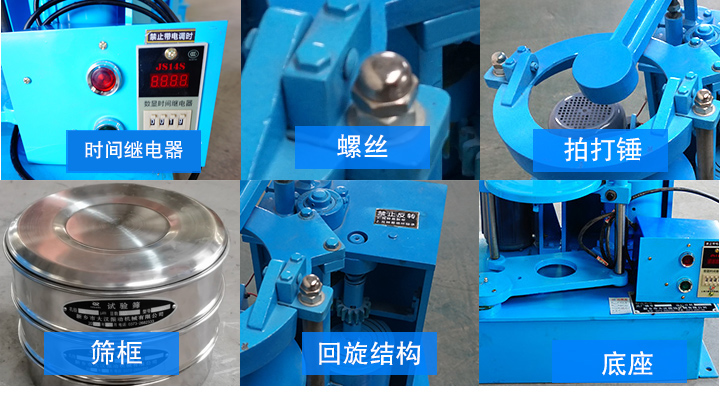

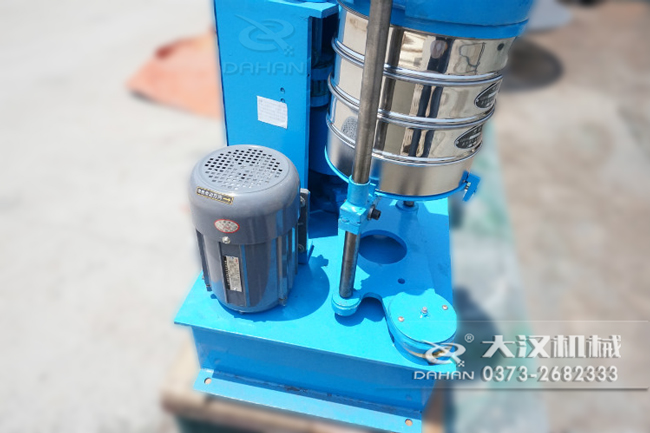

拍击筛细节

拍击筛细节

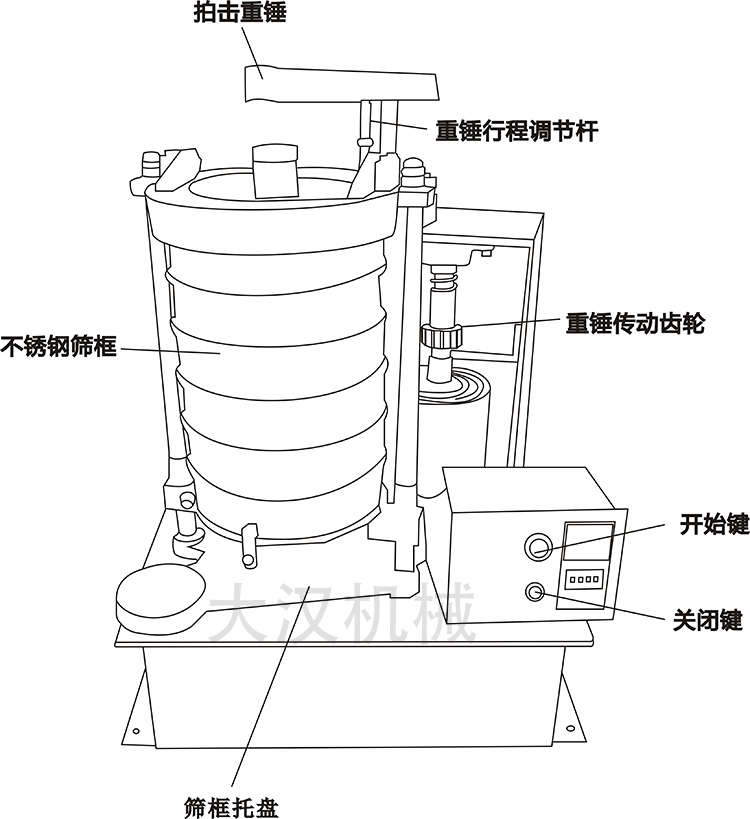

拍击式振筛机的组成

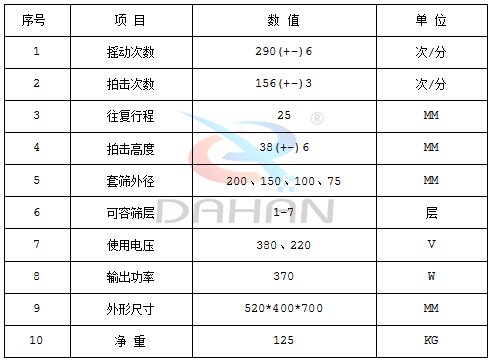

拍击筛参数

序号 项目 数值 单位 立即咨询
1 摇动次数 290(+-)6 次/分
2 拍击次数 156(+-)3 次/分
3 往复行程 25 MM
4 拍击高度 38(+-)6 MM
5 套筛外径 200、150、100、75 MM
6 可容筛层 1-7
7 使用电压 380、220 V
8 输出功率 370 W
9 外形尺寸 520*400*700 MM
10 净重 125 KG

试用行业

拍击筛适用行业

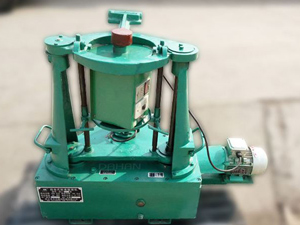

BZJ-200型拍击筛(拍击式标准振筛机)可筛分多种特性的产品。适用于普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查,亦广泛用于地质、冶金、粉体、化工、建工水泥、医药、国防等部门科研生产实验室,对物料进行筛分检测。 该拍击筛是在原拍击式标准振筛机的基础上进行了合理的革新,改善了原机座的构造。结构更加紧凑,机身重量减轻,产品更加耐用、轻捷、方便,维护更加简单,配件易修易购。

使用方法

1000型振动筛筛分废料

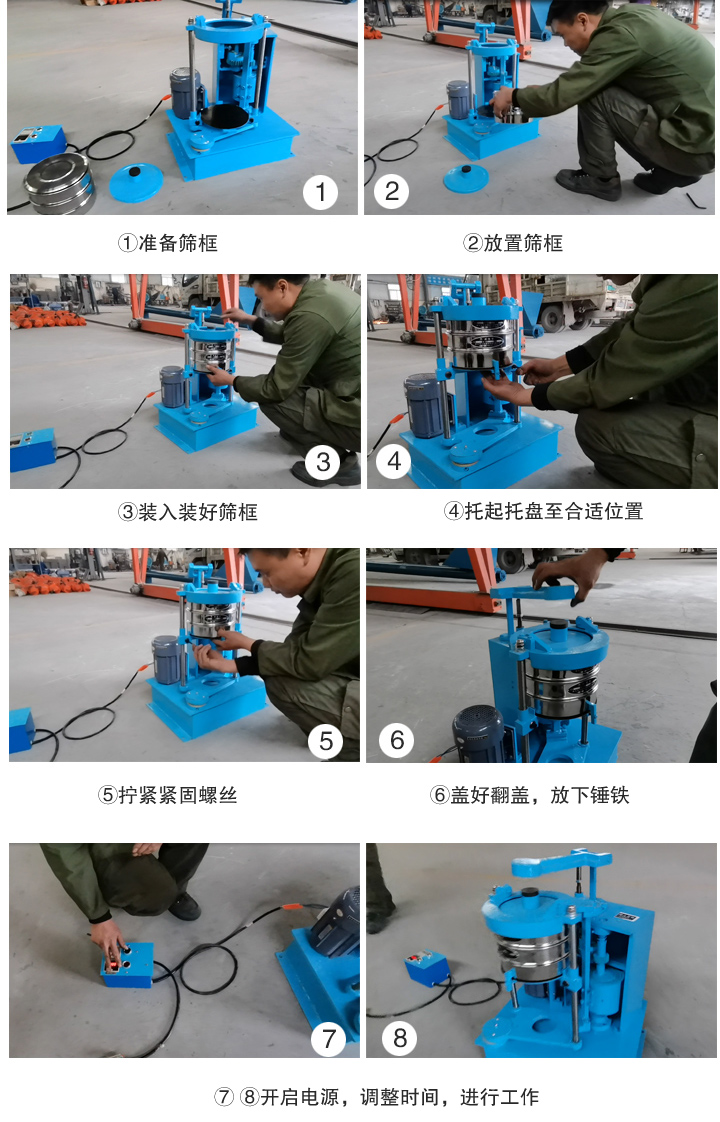

拍击筛使用方法图解

1.电机转动方向必须按箭头所指方向转动(三相电机)(因采用凸轮顶击顶杆,方向反会别住,无法转动)。

检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。

2.设备运转前须固定。固定采用地脚螺丝固定,可采用膨胀螺丝将设备固定在

3.安装试验筛:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下锤铁后,定好时间即可开机。采用100、75夹具可使用相应尺寸套筛,特殊尺寸可定制。

4.设备带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。

5.设备拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,拧紧螺母。

6.上下滑板、加油嘴、等应定期加油。

售后服务

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。

服务承诺

为了向您提供完善的售后服务,请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品,我厂建立有完整的营销网络及完善的售后服务体系,售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题,我们将及时为您提供全方位的服务。
