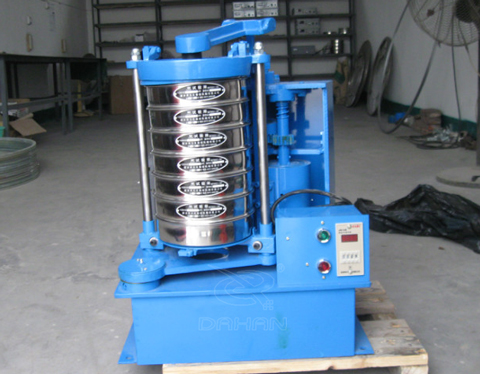

拍击筛

拍击筛主要用于普通磨料的粒度组成检查和超硬材料的分级及粒度检测,可装夹φ200标准筛,又可装夹φ75、φ100套筛,广泛应用于地质、粉末冶金、磨料、粉体、化工、建材、医药、国防等部门实验室筛分检测。

  • 200型拍击式标准振筛机

    200型拍击式标准振筛机

    200型拍击式标准振筛机(拍击筛)配备专用夹具、即可装夹Φ200试验筛,又可装Φ75、Φ100套筛,装夹方便灵活,夹紧牢靠,并能 ...

  • 300型拍击筛

    300型拍击筛

    BZJ-300型拍击筛又称300型拍击式标准振筛机是实验室的常用检测仪器之一,主要由机座、筛具与传动机构等部分组成。... ...

  • 齿轮式拍击筛

    齿轮式拍击筛

    BZJ-200型齿轮式拍击筛也称为齿轮式标准振筛机,主要由机座、筛与传动机构等部分组成。... ...

过滤筛产品卖点

拍击筛主要由机座、筛与传动机构等部分组成。本拍击筛可配备专用夹具、即可装夹Φ200试验筛,又可装Φ75、Φ100套筛,装夹方便灵活,夹紧牢靠,并能自动停机。

筛子直径:φ75、φ100、φ200标准筛

拍击次数:156次/分

拍击高度:38mm

  • 01

    筛分效率高

    同时具备往复、拍击振动两种运动形式,所以不会出现物料堵塞筛面的问题,并且下料快,筛分彻底、效率高。

  • 02

    传动快,一致性好

    齿轮带动同步带的传动方式,转速比精准,准确率可达99.99%,不会产生掉速现象。

  • 03

    可定时

    具备定时功能,确保检验效果 拍击筛电源控制器可预订时间,并且自动停机检验生产一致。

  • 04

    维护成本低

    两齿轮没有直接接触,磨损程度小,同步带与齿轮的基础适应性能好,寿命更长,维修时只需要更换同步带即可。

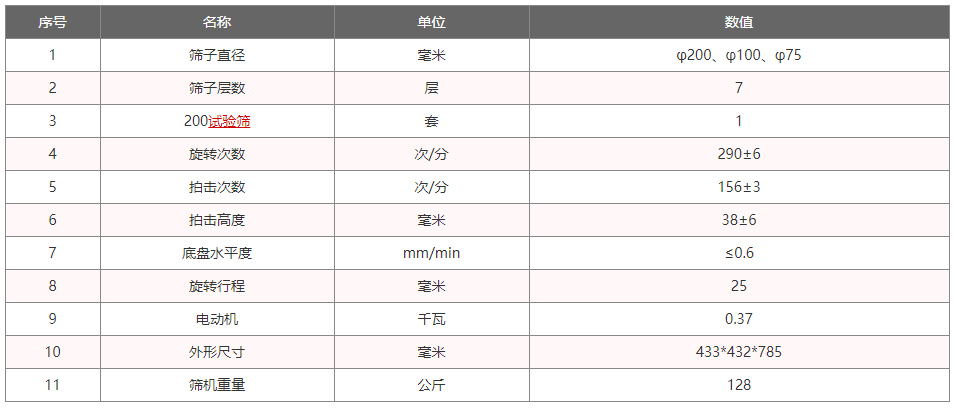

拍击筛参数

拍击筛参数表图片

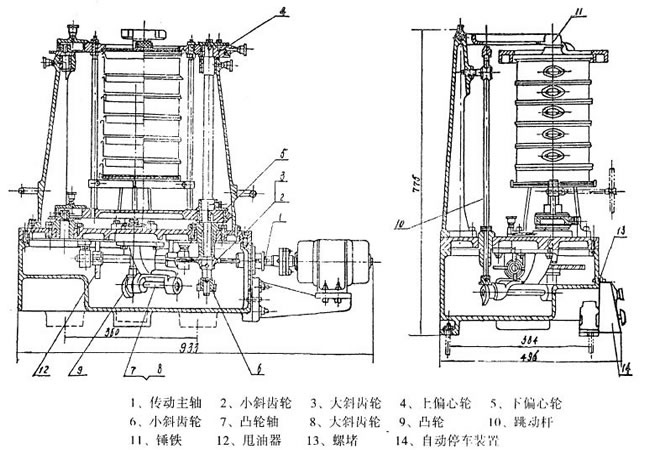

结构图纸

拍击筛结构图纸

拍击筛主要由机座、筛具与传动机构等部分组成。

装筛格部分:作一次定位。把试验筛在托盘上好放,调整到便于装卸的位置,将丝杆下面的罗母拧紧。将Φ200试验筛托盘两侧的顶丝拧紧。

润滑部分:有人工润滑和自动工润滑两种。 机体上部有4个注油孔,为人工定时注油。润滑各摩擦件。 自动润滑,向机座内注入一定高度的润滑机油,当转动轴转动时,给油环把润滑油送到各个需要润滑的位置。在使用前注意给油箱加油,由于各个厂家生产的工艺不同,加油数量应该根据油窗位置情况而定。

自动停车装置:由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。

接电源试机:电控盒上的线接入电源,开车前将拍块下面的顶杆提起,看电动机的回转方向与红头的指向是否相同,相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上,按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。 机器换位置,换电源时都要这样做。

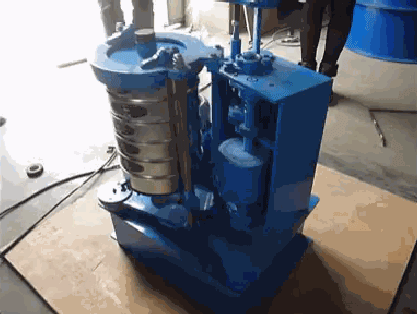

拍击筛工作原理

拍击筛电机通过同步带,带动齿轮变速后使主轴转动,主轴带动偏心轮使滑板带动试验筛左右摇动,同时带动顶杆齿轮转动,顶击拍锤,拍击试验筛,使试验筛、分样筛中的物料筛分。

拍击筛工作原理

齿轮式拍击筛和皮带式拍击筛哪种好?

齿轮式拍击筛安装在有地脚螺栓的水平基础上,按电工规程安装电路与接地。齿轮式拍击筛电机通过同步带,带动齿轮变速后使主轴转动,主轴带动偏心轮使滑板带动试验筛左右摇动,同时带动顶杆齿轮转动,顶击拍锤,拍击试验筛,使试验筛、分样筛中的物料筛分。

皮带式拍击筛是由齿轮拍击筛升级而成的一种新型的拍击筛,偏心轮组采用整体方式,再次安装准确方便,转动部分采用标准件轴承,不易磨损,更换简单、成本低,大大降低了维修的难度及成本。

这两者对比,选择皮带式拍击筛会更好,主要原因如下:

1、皮带式拍击筛更易于操作

皮带式拍击筛采用整体方式,再次安装准确方便,转动部分采用标准件轴承,不易磨损,更换简单、易于操作。

而齿轮式拍击筛在首次之前需要注油,当拍击筛启动时,需要将顶杆顶起来,在使用螺丝固定,如果在运行中出现故障的话,在停机之后还需要重新调整线头,极易造成拍击筛保险管烧坏。

2、皮带式拍击筛使用寿命更长

皮带式拍击筛齿轮之间没有直接的接触,所以不会产生磨损,更耐用,成本低。并且同步带与齿轮之间的适应性更好,维修时只需要更换皮带即可。

而齿轮式拍击筛在使用时需要检查保险是否正常,否则需要进行更换,齿轮式拍击筛使用寿命有限,当齿轮损坏后,需要返厂修理,维修成本高。

拍击筛选型须知

一、明确自己购买目的:如果您是为实验室购买,则必须要求外表精致美观实用,网孔快,经过专业检测仪器检验过的,符合标准GBT6003-1997或国际标准ISO3310-1:1990的标准筛。如果你是厂里用来内部检测的(产品不是出 口的)就可以购买我们的分样筛。标准筛和分样筛的主要区别就在于网孔是不是符合标准。

二、购买时需要提供的几点:1、需要提供符合什么标准。(例:我需要符合标准GBT6003-1997的标准筛)
2、提供网孔尺寸和丝径。
3、检测什么物料。
4、方孔筛还是圆孔筛。

三、(请注意)标准中的标准筛120#以上的筛子是用铜编织的,如果您需要不锈钢的请加以说明。

四、我厂生产的标准筛是符合标准GBT6003-1997或国际标准ISO3310-1:1990的标准筛,筛框采用不锈钢(SUS304)材质,直径200mm,高度50mm,壁厚0.6mm,120#以上采用铜网,以下采用不锈钢网,如果您有特殊要求请提前给我们说明。

三、认准国家标准:
实验筛作为筛分设备中精度要求最为严格的一类振动筛,在选购时一定要选择国家标准的,用于全国统一规格下的振动筛,这是选购实验筛时应该注重的因素之
