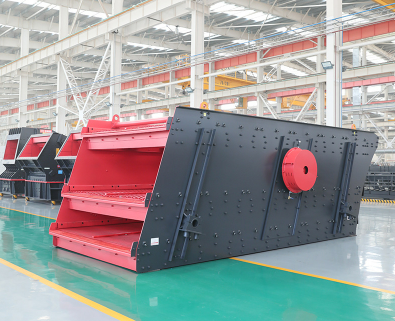

圆振动筛因其因其运动轨迹近似于圆所以叫做圆振动筛，简称圆振动筛，是一种多层数、多型号的新型振动筛。
作用：分级、除杂、过滤
层级：1-2层/支持定制
功率：7.5-37kw
全国统一销售热线
免费获取报价
圆振动筛因其因其运动轨迹近似于圆所以叫做圆振动筛，简称圆振动筛，是一种多层数、多型号的振动筛。 它采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全，广泛应用于选矿、选煤、建材、电力、化工等大型生产线上的物料筛分、过滤、除杂、分级。
矿用圆振动筛是矿山筛分主流设备，运行轨迹稳定、结构坚固耐用，承载力强可适配大块重料筛分作业，处理量大、筛分效率高，不易堵网卡料，适应干湿多种矿石物料，实用性与性价比突出。
效率高：网孔在3-50mm之间，处理量可达250t/h。
密封好：全封闭式解够避免物料出现溢散现象，能耗低。

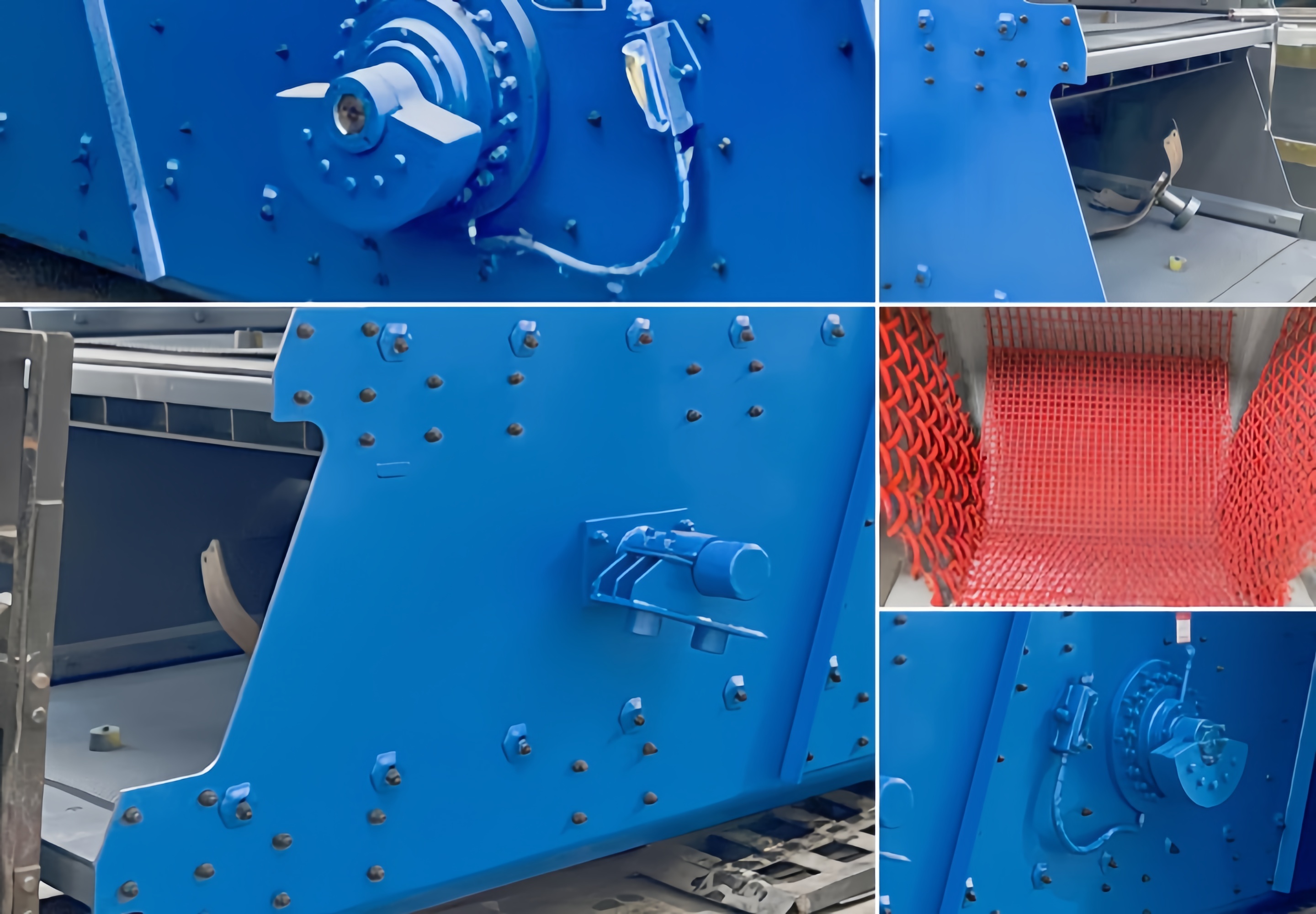

坚固耐磨：精选高强度的钢材制成，耐磨耐用寿命长。
连续生产：工业级产品质，支持24小时不间断工作。

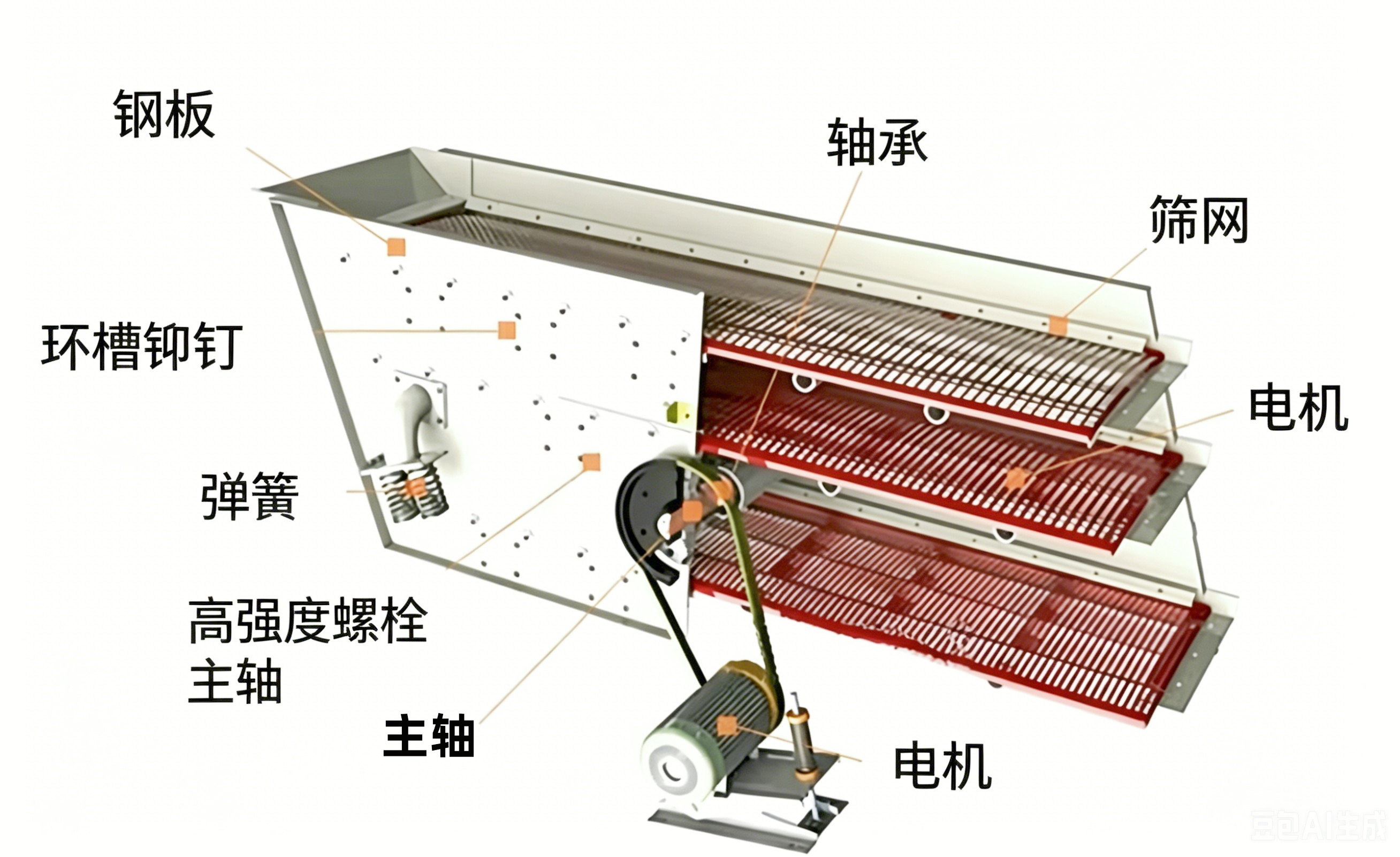

圆振动筛由激振器、筛箱、筛网、振动器、隔振装置、底座及支承装置组成。
激振器：以产生激振力的重要装置，从而对物体进行振动和筛分。
筛箱：一方面限制了物料的运动面积，另一方面配合盖子可以防止灰尘的进入，也可以防止粉粒物料在筛分时的扩散。
隔振装置：隔绝噪音。
底座：支撑整个筛机。
| 型号 | 筛面参数 | 给料粒度(mm) | 处理量(t/h) | 双振幅(mm) | 电动机 | 单点动负荷(N) | 动负荷(N) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 层数 | 面积(m²) | 倾角(度) | 孔径(mm) | 型号 | 功率(kw) | ||||||
| YK1230 | 1 | 3.6 | 15-30 | 3-50 | ≤200 | 220 | 6-10 | Y160M-6 | 7.5 | 440 | 2200 |
| 2YK1230 | 2 | 3.6 | 15-30 | 3-50 | ≤200 | 220 | 6-10 | Y160L-6 | 11 | 732 | 3660 |
| YK1530 | 1 | 4.5 | 15-30 | 3-50 | ≤200 | 250 | 6-10 | Y160L-6 | 11 | 720 | 3600 |
| 2YK1530 | 2 | 4.5 | 15-30 | 3-50 | ≤200 | 250 | 6-10 | Y200L1-6 | 18 | 1154 | 5770 |
| YK1545 | 1 | 6.75 | 15-30 | 3-50 | ≤200 | 300 | 6-10 | Y180L-6 | 18 | 845 | 4225 |
| 2YK1545 | 2 | 6.75 | 15-30 | 3-50 | ≤200 | 300 | 6-10 | Y200L1-6 | 22 | 1360 | 6800 |
| YK1845 | 1 | 8.1 | 15-30 | 3-50 | ≤200 | 350 | 6-10 | Y180L-6 | 18 | 936 | 4680 |
| 2YK1845 | 2 | 8.1 | 15-30 | 3-50 | ≤200 | 350 | 10-15 | Y200L-6 | 22 | 1570 | 7850 |
| YK2045 | 1 | 9 | 15-30 | 6-100 | ≤200 | 450 | 10-15 | Y200L-6 | 18 | 987 | 4935 |
| 2YK2045 | 2 | 9 | 15-30 | 6-100 | ≤400 | 450 | 10-15 | Y250L-6 | 22 | 1593 | 7965 |
| YK2060 | 1 | 12 | 15-30 | 6-100 | ≤400 | 550 | 10-15 | Y200L-6 | 18 | 1339 | 6695 |
| 2YK2060 | 2 | 12 | 15-30 | 6-100 | ≤400 | 550 | 10-15 | Y250L-6 | 30 | 2149 | 7590 |
| YK2460 | 1 | 14.4 | 15-30 | 6-100 | ≤400 | 600 | 10-15 | Y250L-6 | 22 | 1518 | 9545 |
| 2YK2460 | 2 | 14.4 | 15-30 | 6-100 | ≤400 | 600 | 10-15 | Y250L-6 | 37 | 2107 | 10535 |

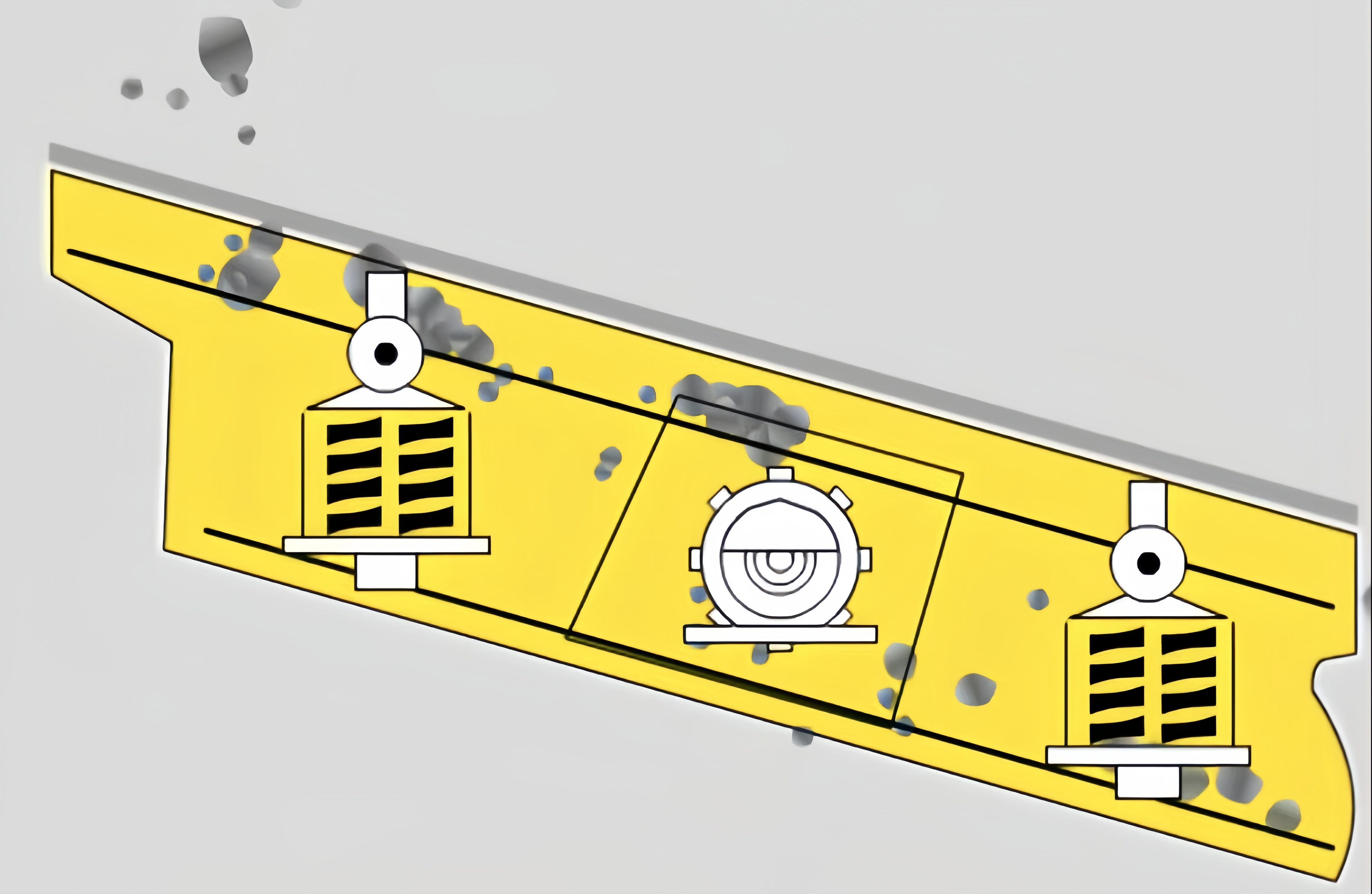

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，通过振动电机经三角带使激振器偏心块高速旋转，运转的偏心块产生很大的离心惯性力，迫使筛箱产生一定振幅的圆运动，倾斜筛面上的物料在受到筛箱传给的冲量下而产生连续的抛掷运动，物料通过筛网透筛，从而达到分级的目的。
矿用圆振动筛是矿山破碎筛分与选矿的核心设备，运动轨迹为圆形，处理量大、抗冲击强，适配各类金属非金属矿及煤炭的分级、预筛、脱水、脱介等场景。
金属矿山：主要承担矿石筛分分级核心工作。可在矿石破碎前完成原矿预筛分，分离细粒物料，有效减轻破碎机作业负荷、提升整体生产效率；同时可对粗碎、中碎后的矿石进行多级粒度分级，筛选出不同规格物料。
煤炭行业：主要可对原煤进行精准分级，区分块煤、末煤、粉煤等不同规格煤炭物料；可配套跳汰、重介洗煤工艺，完成煤炭脱水、脱介作业，降低煤炭含水率与介质损耗；同时能够有效分离煤炭中的矸石杂质，净化原煤物料，从源头提升煤炭成品质量，满足工业用煤标准。
非金属矿山：针对石灰石、花岗岩、砂石等非金属矿山及建材原料加工场景，圆振动筛是骨料标准化生产的关键设备。可对破碎后的石料进行精准分级，加工出0–5mm、5–10mm、10–20mm等各类规格砂石骨料，广泛应用于混凝土、预制件等建材生产
➥ 装前检查
圆振动筛在安装前先按照装箱单检查零部件是否齐全和损坏，其中振动器自出厂日起，若超过六个月时，必须重新拆洗和组装，并换上清洁的润滑油。
➥ 按图安装
1、按照圆振动筛安装图进行设备安装，其中支承底架必须水平安装在基础上，基础应有足够的刚度和强度，以支承振动筛的全部动负荷和静负荷。
3、筛箱四角有吊耳，支承底架四角有起吊孔，按图要求进行吊运，不可直接挂在振动器上吊运整个筛子。
4、保筛箱与料斗、料槽(溜槽)等一类非运动件之间应保持小75mm的间隙。
5、确保弹簧座与筛箱上摩擦阻尼板之间有10mm间隙。
6、减振弹簧按自由高度进行选配，分别使前端或者后端的左右两侧弹簧自由高度尽量相等，误差不超过5mm。筛箱安装后，筛面左右保持水平，否则，可在弹簧座与支承件问垫薄铁片。
圆振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或异常声响，应及时停机检查，找出原因，排除故障。
