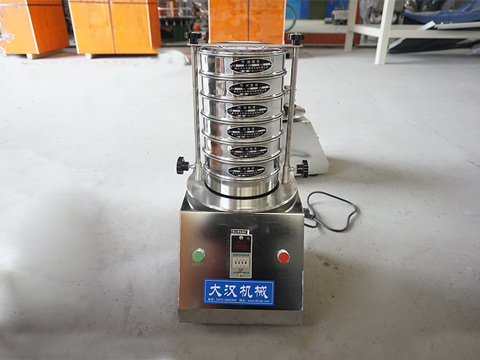

Φ200标准试验筛

Φ200标准试验筛

SUS304不锈钢拉伸抛光,无磁性,耐300℃以下高温,一次可装1-8层筛框,同时筛选出2-8种不同规格的待检样品,装有定时器可定时关机。

适用物料:颗粒、粒度结构、液体类固体物含量及杂物量的筛分、过滤、检测

直径:200/100/75mm

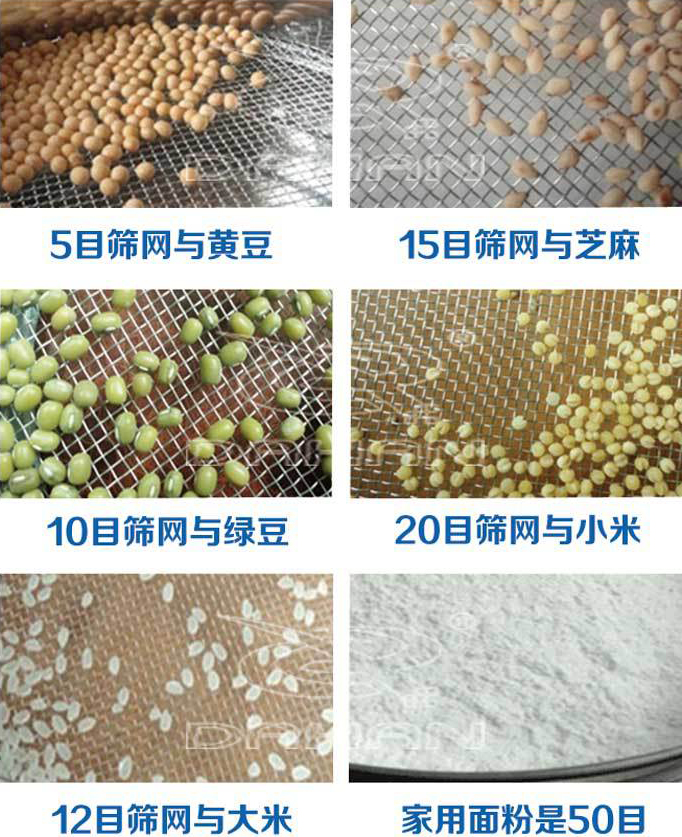

筛分粒度:0.025-3mm 目数:10-100目

投料量:5kg/h 筛框层数:1-8层

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

标准试验筛视频

Φ200标准试验筛是指可以安装直径为200mm的标准检验筛筛框的标准试验筛。直径200mm的标准检验筛筛框是实验室常用的筛框。也有部分客户需要直径为300mm或75mm等直径大小的筛框。

标准试验筛主要用于各试验室、化验室、物品筛选、筛分、级配等检验部门对颗粒状、粉状物料的粒度结构、液体类固体物含量及杂物量的筛分、过滤、检测,该系列检验筛具有噪音低、标准筛体,筛、滤样品效率、精度高等优点,广泛用于冶金、粉粒、化工、医药、建材、地质、国防等部门的科研生产、试验室、质检室。

试验筛

网孔类型

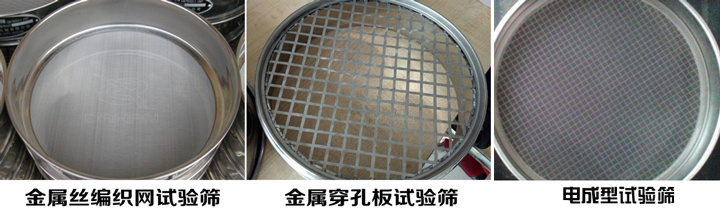

标准试验筛筛的筛网可分为三种,每种的特点及应用范围各不相同:

金属丝编织网(应用广泛网孔从2.36毫米到0.02毫米之间只有方孔网);

冲孔板筛网(主要应用于大网孔,有圆孔和方孔两种网孔从0.2到几百毫米);

电成型筛网(主要用于高精度的场合,可以做到每个网孔都在平均误差范围内)。作为标准筛的专业生产厂家必须具备工具显微镜和投影仪,工具显微镜是用来检查网孔的精度,采用算数平均值方法(现在新的方法是正态分布方法)。

网孔类型

常规标准分样筛、化工专用筛、土壤专用筛、石子专用筛、砂子专用筛、水泥专用筛、沥青专用筛、煤样专用筛、冶金矿石检验筛等,可配套试验筛机、拍击式标准振筛机使用,取代手工筛分,保证结果的标准性、准确性。

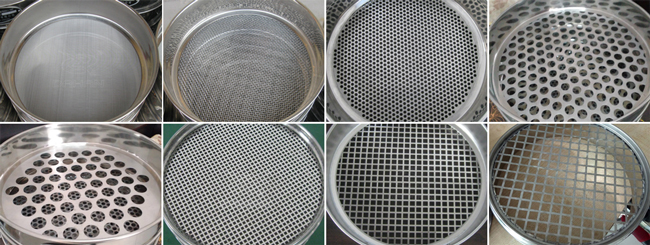

标准试验筛不同孔径

标准试验筛规格

序号 名称 单位 参数
1 筛框 1~5
2 筛框直径 mm φ200φ100φ75
3 筛分粒度 mm 0.025~3
4 噪音 dB 小于50
5 振幅 mm 0~3
6 振动频率 次/分 1440
7 外形尺寸 长宽高 360X300×300
8 电源 V:HZ 220;50
9 整机重量 kg 42
10 定机时间 min 1-60
11 电机功率 KW 0:18

标准试验筛目数与孔径对照表

技术参数

Φ200标准试验筛工作原理

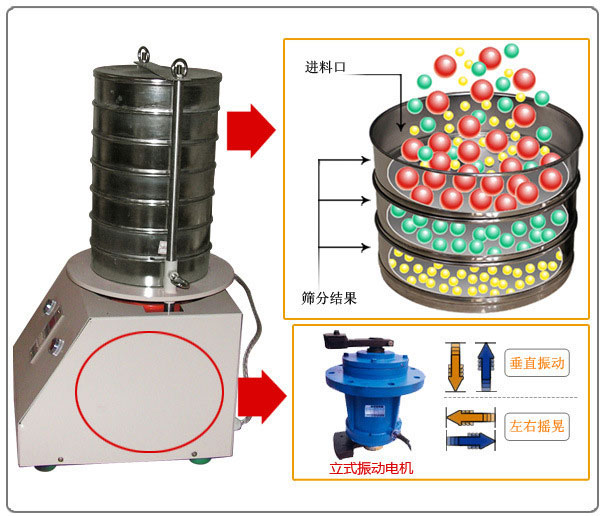

标准试验筛原理图

Φ200标准试验筛是以YZU立式振动电机作为整机振动源,通过振动电机带动上部振动盘振动,再通过振动盘传导至安放在振动盘上部Φ200筛框上,然后由需要检测目数的筛框把小于筛网孔径的物料颗粒筛分至下层筛框,如此层层筛选,使每层试验筛内只留相同粒度的物料,达到不同粒度的分离并确定此物料的粒度组成,使Φ200型筛框中的物料能非常有效的起到过滤、分级、筛分目的。

Φ200标准试验筛特点

Φ200标准试验筛特点

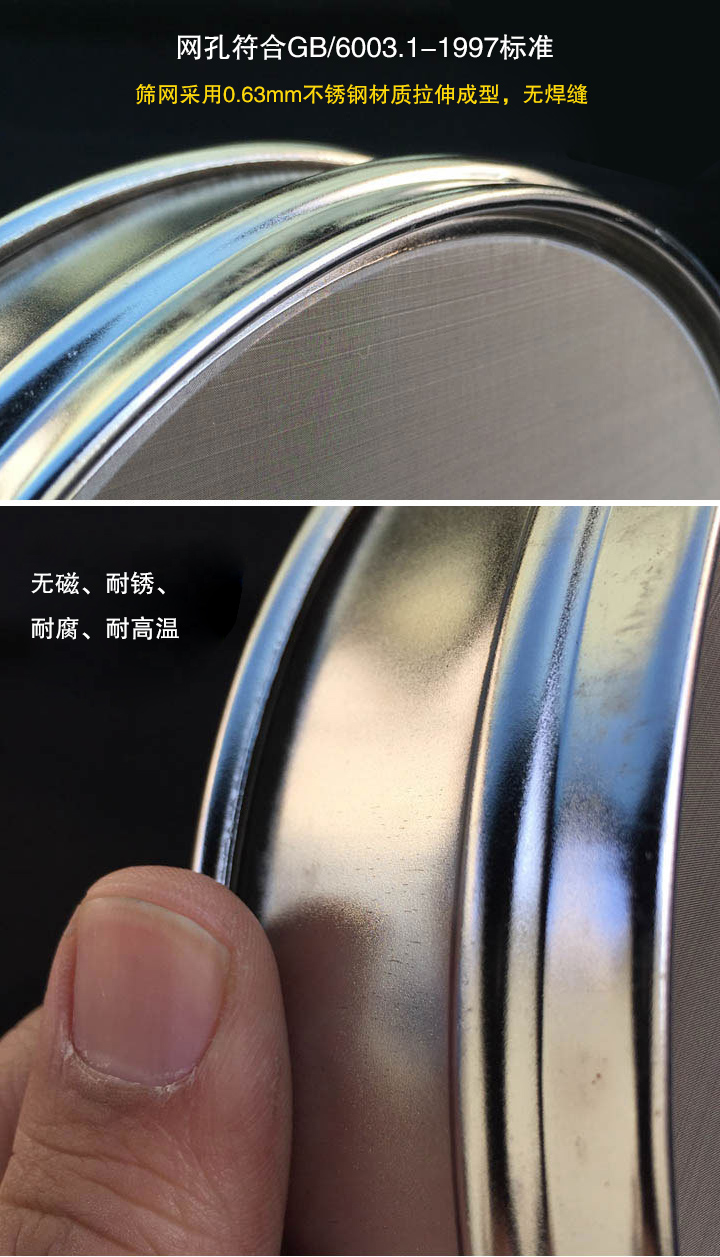

1、筛框采用SUS304(0Cr18ni9)不锈钢拉伸抛光而成,壁厚0.6毫米,表面光可鉴人,整体成型坚固耐用,没有磁性, 标准试验筛筛筛网与筛网通过锡焊固定,不会松弛;

2、220V、380v多种电压电机,满足不同环境需求;

3、配备有电子定时器,检验精度自我掌控。

4、体积小,移动方便、操作简单。

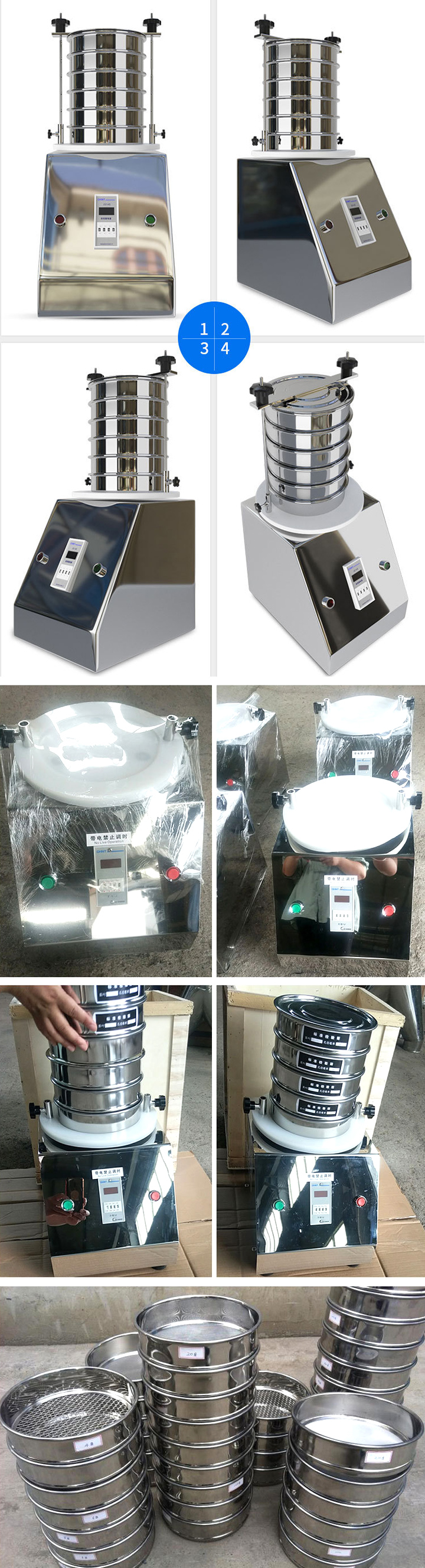

细节展示

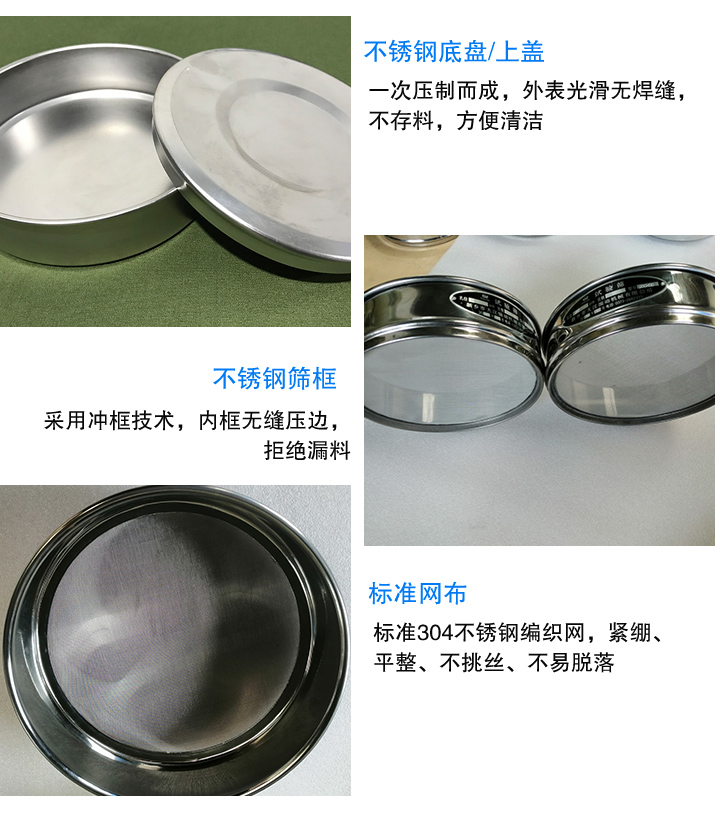

标准试验筛试验筛上部由固定黄铜螺帽、压板、筛盖、筛框、中筛框、筛底、等距调节杆等等部件组成,所有部件均是选用优质SUS304不锈钢精制加工而成,相互之间配做灵活、互换性能高

Φ200标准试验筛细节

Φ200标准试验筛应用范围

标准试验筛广泛用于冶金、粉粒、化工、医药、建材、地质、国防等部门的科研生产、试验室、质检室、高等院校实验室。科研生产、试验室、质检室以及高等院校试验室对颗粒状、粉状物料的粒度结构、液态类固体物含量及杂物量的筛分、过滤、检测。

应用范围

操作步骤

Φ200标准试验筛操作步骤

1、根据被测物料及相应的标准来确定要选用的标准筛框。

2、把标准试验筛框按孔径从小到大,从下到上依次叠放到筛框座上,由凹槽或定位螺丝对标准筛框进行定位。

3、把被测物料放入最上端的标准筛框里面,然后用套在丝杆上的压盖盖住标准筛框,旋进丝杆上的圆手柄来压紧标准筛框。(注意两侧用力一致)

4、调整时间继电器时间为所需要的筛分时间,然后按下启动开关按钮即可开始工作。

5、到达设定的时间标准试验筛停止工作,旋开丝杆上的圆手柄,移去压盖,小心取走标准筛框。

6、切断电源。

注意事项:

1、标准分析筛要水平放置。

2、确认电源与要求相符,并确保接地。

3、振动部分不能与其他物体接触,必须由凹槽或定位螺丝对标准筛框进行定位。

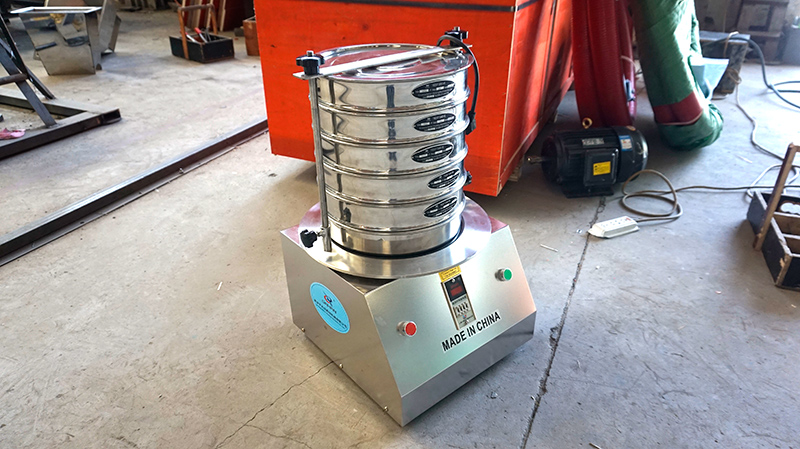

产品发货

试验筛发货

售后服务

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。

服务承诺

为了向您提供完善的售后服务,请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品,我厂建立有完整的营销网络及完善的售后服务体系,售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题,我们将及时为您提供全方位的服务。
