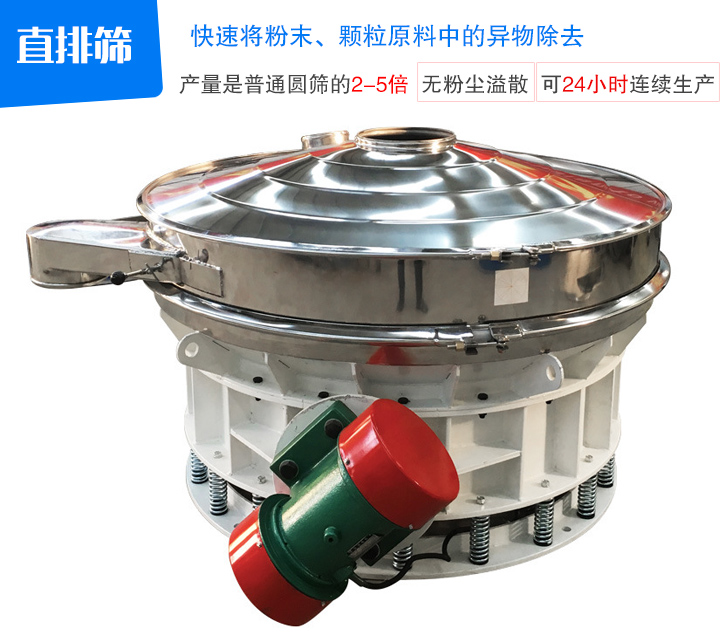

ZPS型直排筛

ZPS型直排筛

ZPS直排筛也叫直排振动筛,可快速将原料中的异物去除,可串联到生产线系统中,除去管道中的异物和杂质,无需人工操作,避免物料二次污染,出料口位于直排筛的底部,物料直接排出,产量是普通圆形筛的2-5倍。

目数:140目

产量:3-30吨/时

应用物料:面粉、淀粉、奶粉、洗衣粉、金属粉、添加剂等。

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

直排筛筛分洗衣粉

直排筛也叫直排式振动筛,直排振动筛,进出料口设计在同一垂直方向,物料直接排放,筛下成品快速过网,减少物料在筛面停留时间,大幅提升筛分产量,用于面粉、淀粉、洗衣粉、金属粉、添加济、化工、非矿等行业颗粒、粉末的粗略筛分,精密筛分。

直排筛介绍

直排筛特别适用于从粉末和颗粒中快速去除过大的材料,即用于去皮和检查筛分,适用于包装前原料和成品检验的筛选设备,垂直上下料,可串联在生产线中,能根据现场要求设计单/双激振源,为满足个别行业和客户的需求,也可以采用加缘式、闸门式、挡板式、喷淋式等设计。

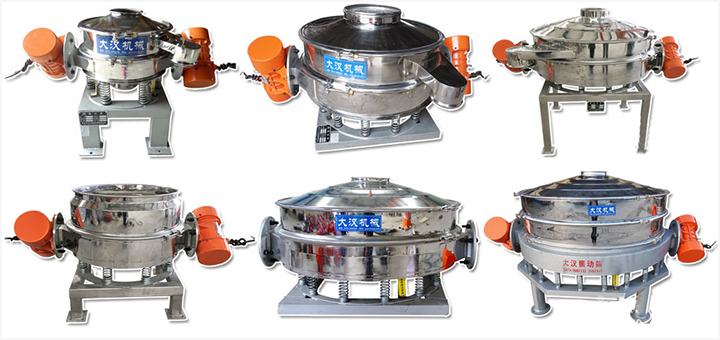

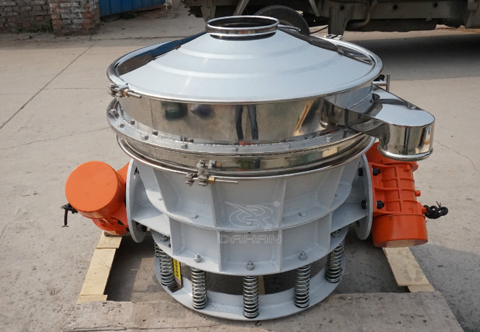

直排筛图片

直排筛型号

直排筛的分类

直排振动筛按照振动源可划分为两种:

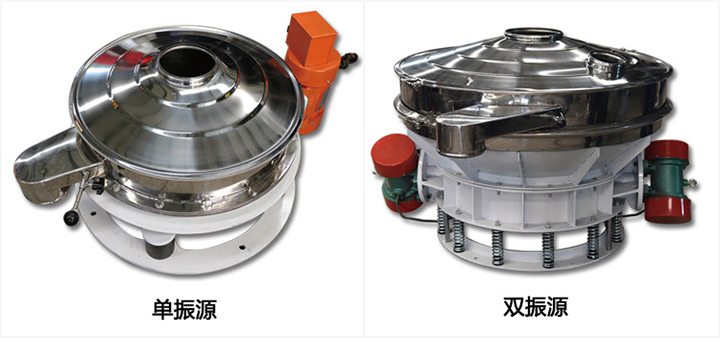

直排筛的分类

双振源直排筛:双电机,物料在筛网表面产生漩涡运动,有自动排料功能;

单振源直排筛:单电机,物料在筛网表面主要产生上下振动,无自动排料功能。

直排筛工作原理

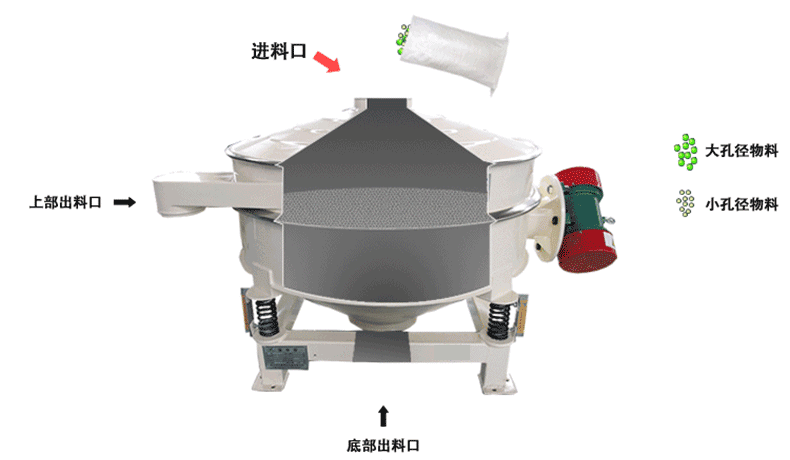

直排筛工作原理

振动产生:振动电机通过激振器或直接连接到筛箱,产生直线振动。当电机激发时,振动源会使筛箱和筛网产生振动,使颗粒在筛箱内产生连续的振动运动。

分离过程:原料进入筛箱后,受到振动的作用,颗粒会在筛箱内向前移动。由于不同粒径的颗粒具有不同的通过能力,较小的颗粒可以通过筛网的孔隙或开口,而较大的颗粒则被保留在筛网上。

分级调节:直排筛可以通过在筛网上设置不同规格的孔隙或开口来控制筛分的粒度分级。通常,筛网上的孔隙大小会逐渐变大,从上到下递增,以逐渐分离出不同粒径的颗粒。

筛分结果:通过筛分过程,原料在直排筛上被分为不同的粒度级别。较小的颗粒穿过筛网通过,而较大的颗粒则被保留在筛网上或从筛箱的出口排出。

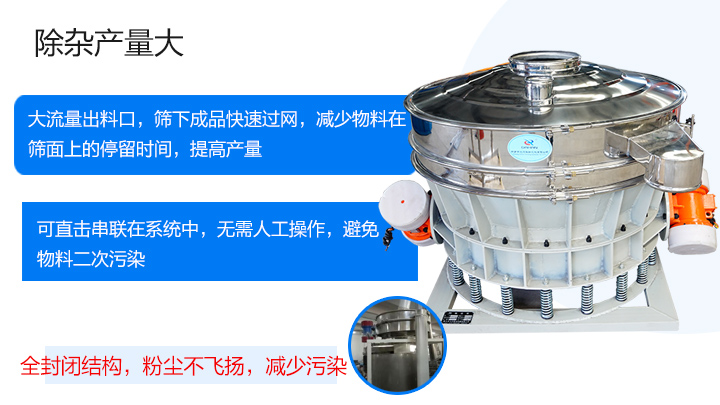

直排筛特点

进出料口设计在同一垂直方向,筛下成品快速过网,减少物料在筛面停留时间,直排筛产量是圆形振动筛的2-5倍。

直排筛特点

1、适用于包装前原料和成品检验的筛选设备。

2、根据现场要求设计单/双振动电机,容量自由控制。

3、垂直上下料,物料在筛机中停留时间短,出料迅速,安装工位低,节省人力。

4、可以直接串联在管道中使用,除去管道中的异物和杂质,无需人工操作,避免物料二次污染。

5、振动电机外部结构,维修方便。

6、不锈钢材质,外形美观,经久耐用。

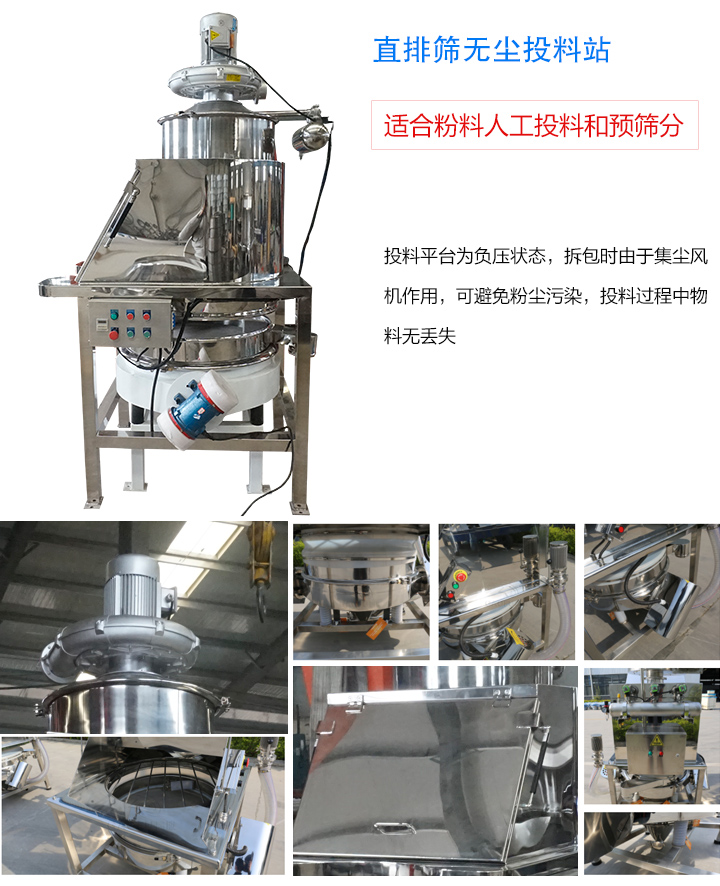

直排筛无尘投料站介绍

直排筛与振动筛的区别

直排筛和振动筛都是常见的固体颗粒筛分设备,它们在工作原理和特点上有一些区别:

区别 直排筛 振动筛
工作原理 进料口与出料口垂直相望。物料从入料口进入后仅需通过一层筛网进行简单的过滤就能直接从出料口排出。 采用圆形振动,通过振动电机产生圆形振动,使筛箱内的颗粒产生环形或椭圆形的振动运动,从而进行筛分和分离。
产量 由于出料口设置的不同,直排筛的出料口位于筛面的正下方,即采用的是直泄式排料方式,因此在筛分出料过程中节省了将物料输送至排料口排出的时间,产品是普通振动筛的2-5倍。 物料在上面做三次元运动后还要继续在激振力的驱动下跳动至侧面的360度可旋转的出料口才能顺利排料.每小时产量100-3300公斤。
目数 筛分目数在140目左右,主要是为粉类物料除去大块杂技或者筛松作用。 筛分的精度可以做到更高,筛分精度范围也可达到500目左右。

直排筛技术参数

型号 功率
(kw)
筛面直径
mm
有效面积
体积
mm
ZPS-600 0.12 520 0.2124 740*600*560
ZPS-800 0.18 720 0.4072 1010*800*600
ZPS-1000 0.18 890 0.6221 1200*970*640
ZPS-1200 0.25 1090 0.9331 1430*1170*700
ZPS-1500 0.55 1390 1.5175 1780*1470*760

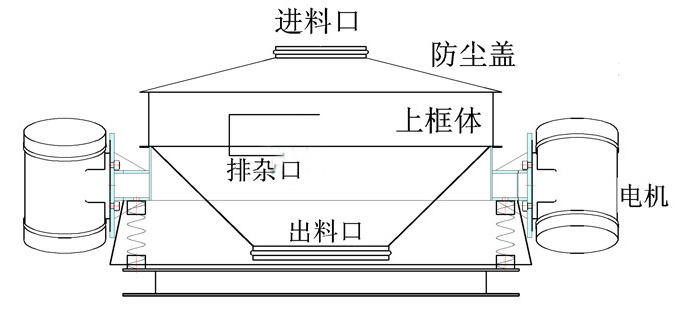

直排筛结构

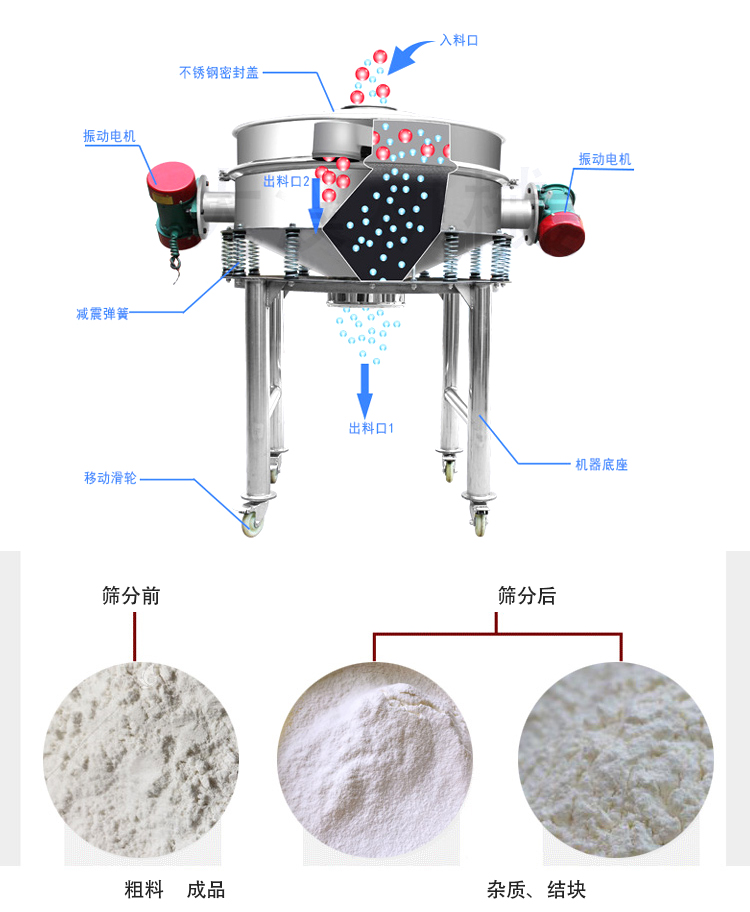

直排筛结构

直排筛的结构一般包括以下主要组成部分:

筛箱:筛箱是直排筛的主体部分,通常为长方形或矩形的结构,由上、下两个筛面和四周的筛箱壁组成。筛箱内部是筛分区域,颗粒物料在此区域进行筛分和分离。

筛网:筛网是用于筛分颗粒的关键部件,通常由金属丝网或聚合物筛板制成。筛网安装在筛箱的上筛面和下筛面上,具有不同的孔隙大小和形状,用于实现不同粒度的筛分。

振动电机:可选用单电机或双电机,安装在筛机的两侧,振动电机的振动参数(如振幅和频率)可调节,以满足不同筛分要求。

支撑装置:支撑装置用于支持和固定直排筛的结构,确保其稳定运行。支撑装置通常包括支腿、弹簧等部分,能够吸收振动产生的冲击力,使振动传递到地面减小。

出料口:用于排出已筛分的物料,通常位于筛箱的一侧或底部。

进料装置:用于将待筛分的物料引入筛箱,可以是手动或自动进料装置。

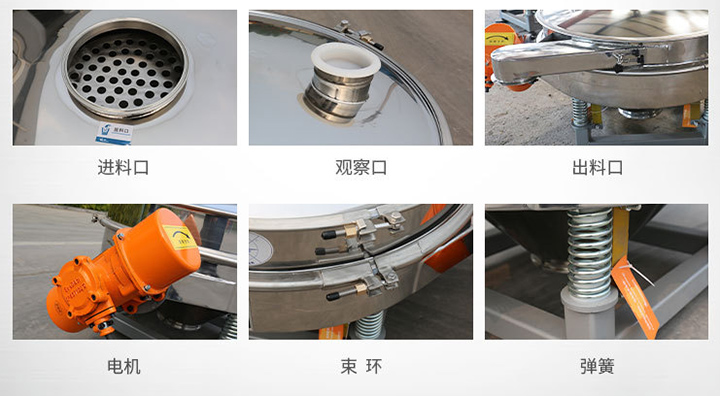

直排筛特写

直排筛电机角度调整

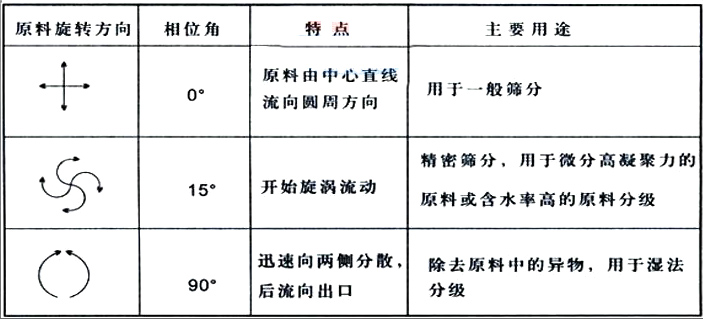

直排筛怎么调整摆锤

适用行业

直排筛适用行业

直排筛多用于面粉、淀粉、洗衣粉、金属粉、添加剂、化工、非矿等行业的颗粒粉末的粗略筛分

金属粉末:铝、铅、锌、铜、铁、镍、合金、磁性材料等。

化工行业:树脂、塑料、橡胶助剂、染料、填充料等。

食品行业:面粉、可可、咖啡、调味品、添加剂等。

医药行业:中西原料药,西药,中成药等。

粮食类的谷物:玉米、豆类、芝麻等作物精选、去壳、去杂。

磨料行业:玻璃粉珠、氧化铝、刚玉、氯炭、金刚砂、石英砂等。

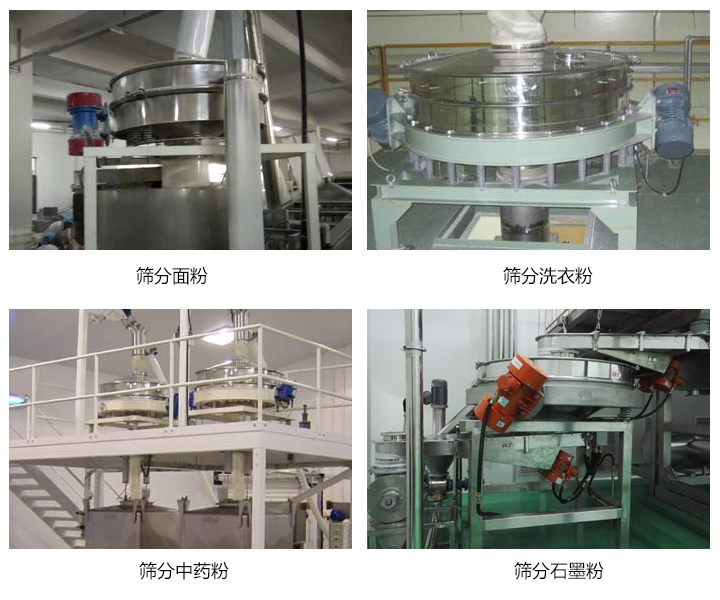

客户现场

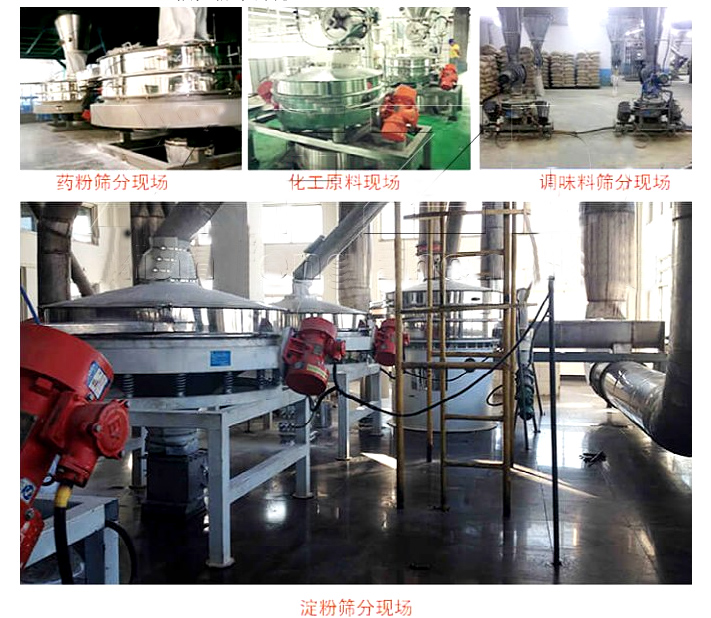

直排筛现场

售后服务

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费

服务承诺

为了向您提供完善的售后服务,请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品,我厂建立有完整的营销网络及完善的售后服务体系,售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题,我们将及时为您提供全方位的服务。
