滚筒筛机

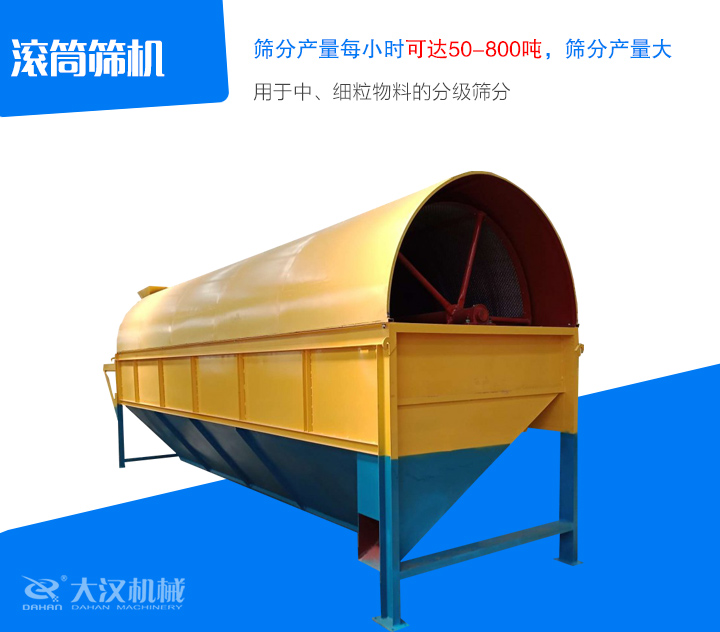

滚筒筛机

滚筒筛机用于中、细粒物料的分级筛分,筛分产量可达50-800吨/时,采用滚筒输送原理,物料不易堵塞,全封闭结构,无粉尘污染.

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

滚筒筛机介绍

滚筒筛机用于中、细粒物料的分级筛分

滚筒筛机是根据物料颗粒大小进行分级处理的设备,一般用于中、细粒物料的分级筛分,可广泛应用与矿山、建材、交通、能源、化工等行业的产品分级,克服了圆振动筛直线振动筛在筛分较湿物料时的堵塞问题。

滚筒筛机使用范围

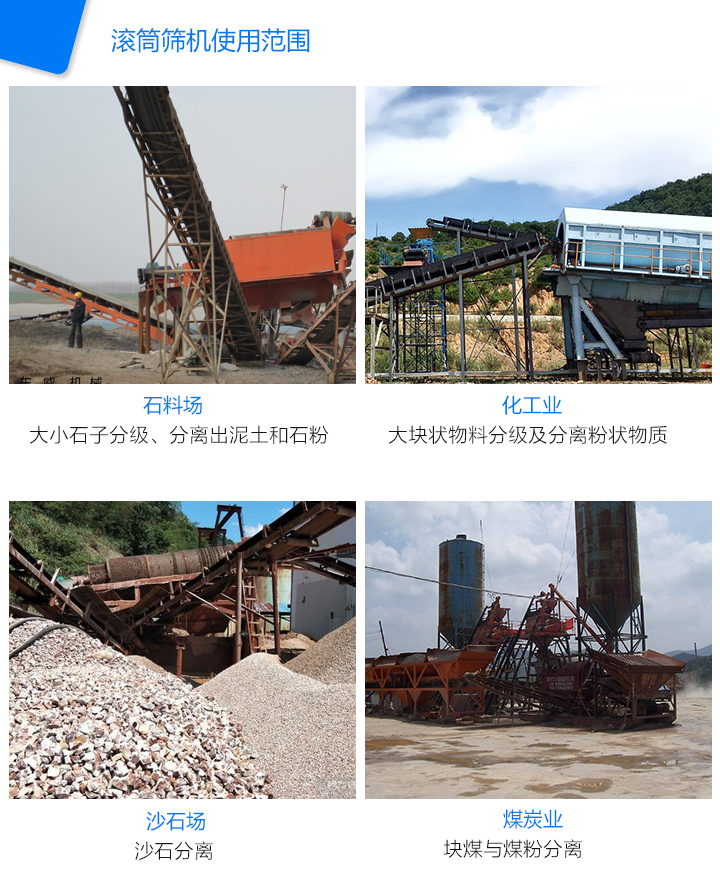

滚筒筛机范围现场

1、石料场:大小石子分级、分离出泥土和石粉。

2、沙石场:沙石分离。

3、煤炭业:块煤与煤粉分离。

4、化工业:大块状物料分级及分离粉状物质。

滚筒筛机特点

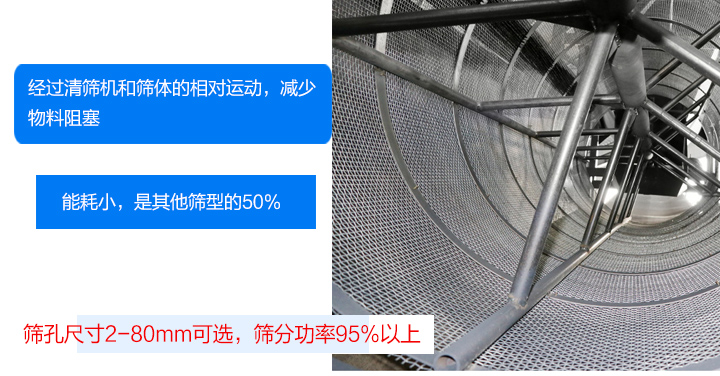

滚筒筛机优点展示

1、选用翻滚输送原理,经过物料翻滚与翻滚削减筛孔阻塞,筛孔尺寸2-80mm可选,筛分功率95%以上。

2、筛分产量每小时可达50-800吨,筛分产量大。

3、有梳形清筛设备,在筛分过程中,经过清筛机和筛体的相对运动,减少物料阻塞。

4、整个筛分过程是在密封防尘罩内进行的,避免物料挑选过程中的粉尘飞扬和块状飞溅,削减污染,降低作业噪音。

5、筛网是由若干个圆环状扁钢组成,标准为16mm×12mm,使用寿命长。

6、能耗小,是其他筛型的50%。

滚筒筛机结构

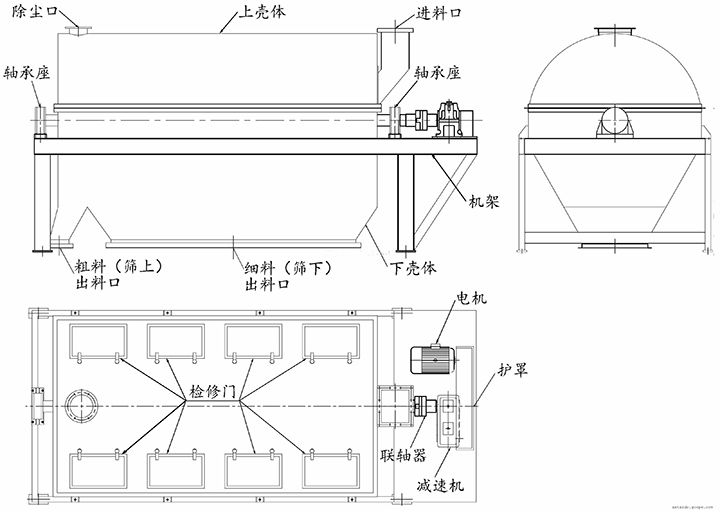

滚筒筛机内部结构展示

滚筒筛机由电机、减速机、滚筒装置、机架、密封盖、进出料口等部分组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。

滚筒筛工作原理

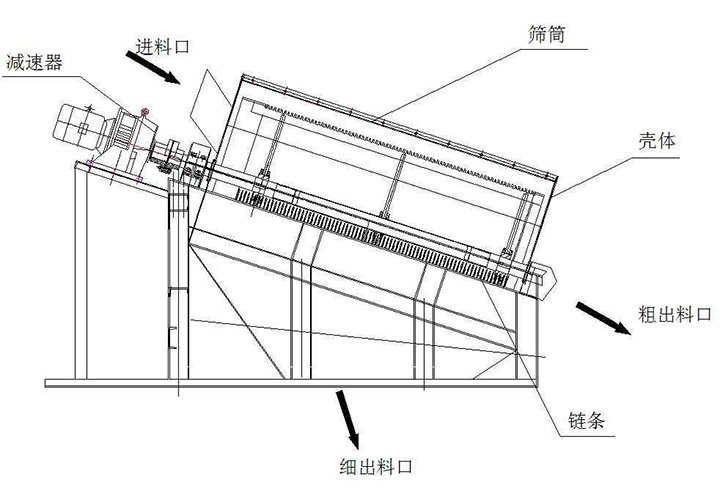

滚筒筛机原理图

当滚筒筛机作业时,电动机经减速机与滚筒设备经过联轴器连接在一起,驱动滚筒设备绕其轴线翻滚。当物料进入滚筒设备后,由于滚筒设备的歪斜与翻滚,使筛面上的物料翻转与翻滚,使合格物料经滚筒外圆的筛网排出,合格的物料经滚筒末端排出。

滚筒筛机技术参数

型 号 出力
(t/h)
功率
(kw)
筛筒直径
(mm)
筛筒长度
(mm)
入料粒度
(mm)
筛下粒度
((mm)
外型尺寸
(长×宽×高mm)
GTS1015 50 3.0 1000 1500 ≤300 0~100 2600×1400×1700
GTS1020 100 4.0 1000 2000 3390×1400×2140
GTS1225 160 5.5 1200 2500 4146×1600×2680
GTS1530 250 7.5 1500 3000 4460×1900×2820
GTS1545 350 11 1500 4500 ≤400 5960×1900×3080
GTS1848 450 15 1800 4800 6500×2350×4000
GTS2055 600 22 2000 5500 7500×2550×4800
GTS2265 800 30 2200 6500 8500×2750×5000
