重型圆振动筛

重型圆振动筛

重型圆振动筛是一种做圆形运动,多层数的矿用筛分设备,要用于采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级使用.

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

重型圆振动筛介绍

重型圆振动筛用于采石场筛分砂石料,也可供选煤、选矿、建材、 电力及化工等行业作产品分级

重型圆振动筛是一种做圆形运动,多层数的矿用筛分设备,主要用于采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级使用,由于筛面的圆形振动轨迹,使筛面上的物料不断地翻转和松散,细粒物料有机会向料层下部移动,使卡在筛孔中的物料可以跳出,防止筛孔堵塞,可以通过改变重型圆振动筛筛面倾角,改变物料沿筛面的运动速度,提高筛分产量。

重型圆振动筛选图片

重型圆振动筛特点

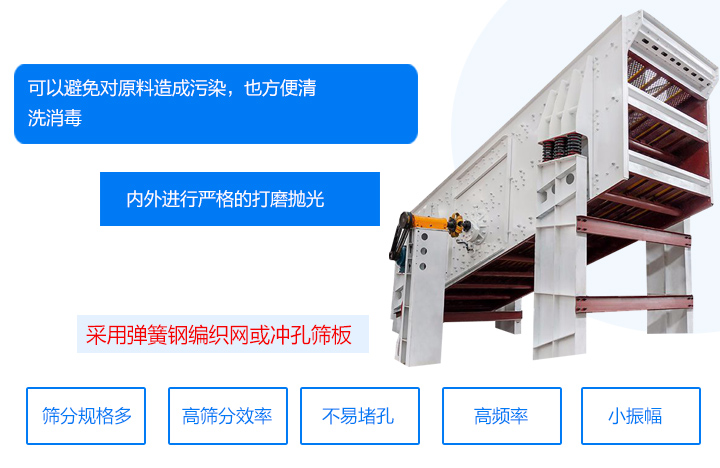

重型圆振动筛选优势展示

1、小振幅、高频率、大倾角结构,每小时产量可以达到80-60吨。

2、振幅强弱可调节、物料筛淌线长,筛分规格多。

3、筛箱振动强烈,可以减少物料堵塞现象,提高筛分效率。

4、筛网采用弹簧钢编织网或冲孔筛板,使用寿命长,不易堵孔。

重型圆振动筛工作原理

重型圆振动筛动态图片

重型圆振动筛主要由筛箱、筛网、激振器、传动装置、减振弹簧等零部件组成。工作时,电动机通过三角带驱动具有偏心质量的振动器,使振动器的偏心块快速旋转产生激振力,带动筛箱作连续振动。筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料在抛起时被分层,落下与筛面接触过程中使小于筛孔的颗粒透筛下落,从而实现颗料分级。电动机可安装在筛框的左侧,也可安装在筛框的右侧。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

重型圆振动筛技术参数

型 号 筛面参数 给料粒度
(mm)
处理量
(t/h)
双振幅
(mm)
电动机 单点动负荷
(N)
动负荷
(N)
层数 面积(m²) 倾角(度) 孔径(mm) 型号 功率(kw)
YK1230 1 3.6 15-30 3-50 ≤200 220 6-10 Y160M-6 7.5 440 2200
2YK1230 2 3.6 15-30 3-50 ≤200 220 6-10 Y160L-6 11 732 3660
YK1530 1 4.5 15-30 3-50 ≤200 250 6-10 Y160L-6 11 720 3600
2YK1530 2 4.5 15-30 3-50 ≤200 250 6-10 Y200L1-6 18 1154 5770
YK1545 1 6.75 15-30 3-50 ≤200 300 6-10 Y180L-6 18 845 4225
2YK1545 2 6.75 15-30 3-50 ≤200 300 6-10 Y200L1-6 22 1360 6800
YK1845 1 8.1 15-30 3-50 ≤200 350 6-10 Y180L-6 18 936 4680
2YK1845 2 8.1 15-30 3-50 ≤200 350 10-15 Y200L-6 22 1570 7850
YK2045 1 9 15-30 6-100 ≤200 450 10-15 Y200L-6 18 987 4935
2YK2045 2 9 15-30 6-100 ≤400 450 10-15 Y250L-6 22 1593 7965
YK2060 1 12 15-30 6-100 ≤400 550 10-15 Y200L-6 18 1339 6695
2YK2060 2 12 15-30 6-100 ≤400 550 10-15 Y250L-6 30 2149 7590
YK2460 1 14.4 15-30 6-100 ≤400 600 10-15 Y250L-6 22 1518 9545
2YK2460 2 14.4 15-30 6-100 ≤400 600 10-15 Y250L-6 37 2107 10535

重型圆振动筛选型提示

重型圆振动筛厂家

1、YK型块偏心圆振动筛系YA型轴偏心圆振动筛的更新换代产品,有20个定型规格并分别有敞开型和封闭型两种结构形式。本系列振动筛有轻型和重型之分,适用不同物料粒度级别的筛分,选用时请确定电压制式及有无防爆要求;

2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式,选型时请务必慎重考虑。

重型圆振动筛客户现场
