底座加滑轮的移动式直线振动筛
发布时间:2018-10-12  浏览次数:

  移动式直线振动筛简介:

移动式直线振动筛

  移动式直线振动筛又叫做移动式直线震动筛,支腿加万向轮及支架,可自由移动可随意升降,方便客户根据现场需要随时调节。进料口加装分料器,缓冲物料对筛面的冲击,物料均匀的投入筛面,可提高筛分效率。



  移动式直线振动筛细节展示:

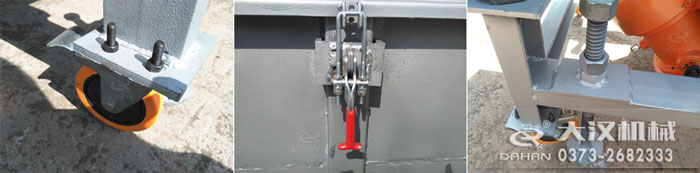

移动式直线振动筛细节展示



  移动式直线振动筛工作原理:

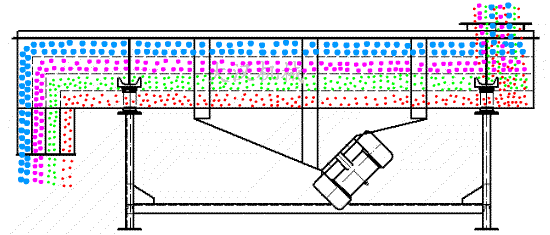

移动式直线振动筛工作原理

  移动式直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。



  移动式直线振动筛技术参数:

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120







Tags:移动式直线振动筛,移动式直线震动筛,加滑轮直线振动筛
