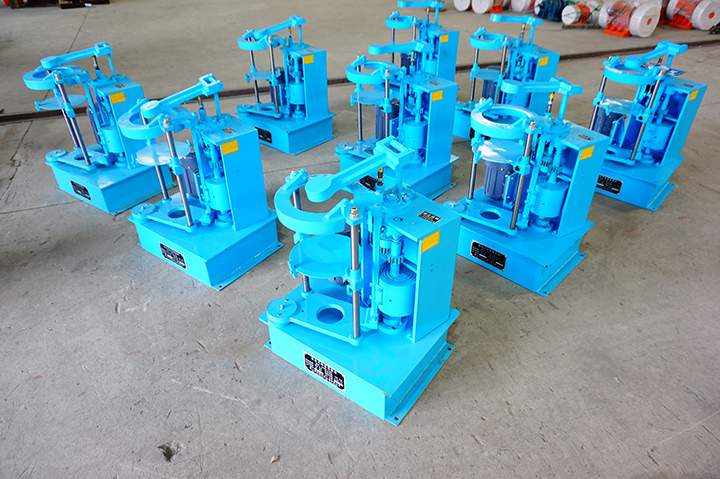

300型拍击筛

300型拍击筛

BZJ-300型拍击筛又称300型拍击式标准振筛机是实验室的常用检测仪器之一,主要由机座、筛具与传动机构等部分组成。

产品型号:BZJ-300

全国统一销售热线 0373-268 2333

免费获取报价

产品介绍




300型拍击筛

BZJ-300型拍击筛又称为拍击式标准振筛机或者拍击式振动筛,配套ф300试验筛使用本筛机主要适应于普通磨料的粒度组成检查和超硬材料产品的生产分级及粒度检查。广泛应用于冶金、化工、建材、医药、地质等部门的科研、生产部门的对固体材料的筛分及检测。

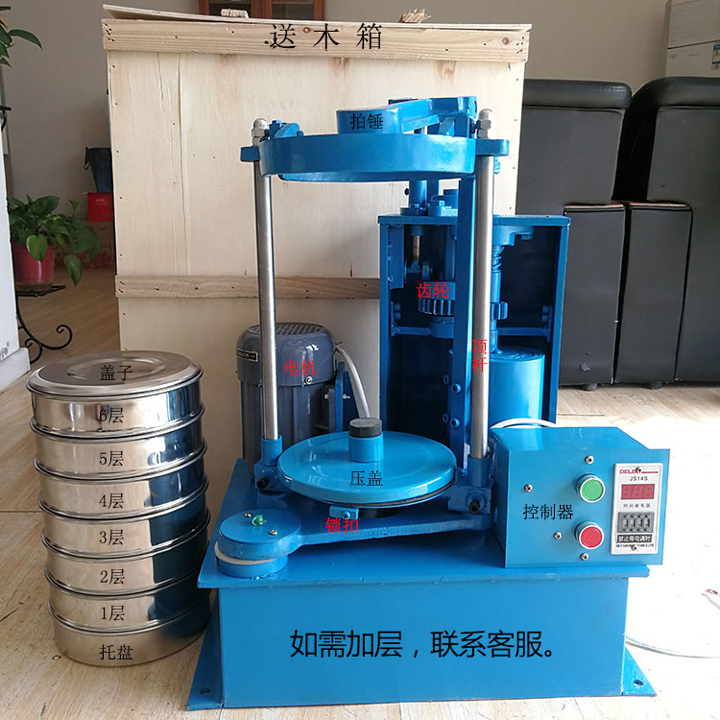

BZJ-300型拍击筛细节


工作原理

电机带动齿轮通过同步带传动到主轴上,经齿轮变速后主轴按要求的转速转动,主轴带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后顶杆齿轮通过凸轮顶击顶杆,顶杆使拍锤上下拍击试验筛上盖,使得试验筛、分样筛中的物料往复和上下振动,使小于试验筛筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。


序号

项

数

单

1

旋转次数

290±6

次/分

2

拍击次数

156±3

次/分

3

旋转行程

25

mm

4

拍击高度

38±6

mm

5

筛框直径

φ300

mm

6

底盘水平底

mm/min

≤0.6

7

可容筛层

1-7

8

使用电压

380、220

V

9

输出功率

0.55

kw

10

转

转/分

1400

11

外形尺寸

700*500*800

mm

12

净

118

kg

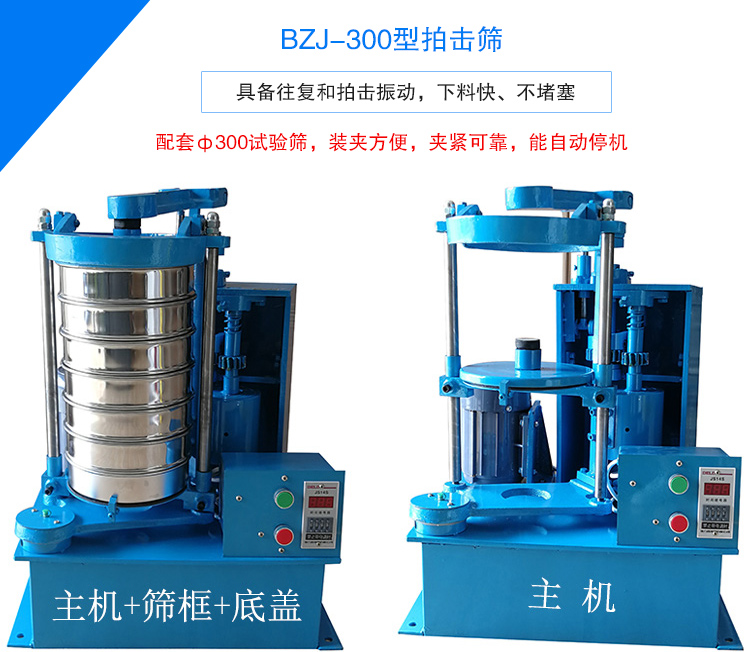

外型结构

300型拍击筛结构

1、装筛格部分:作一次定位。在托盘上好放,好取为准95型将丝杆下面的罗母拧紧。200型将托盘两侧的顶丝拧紧。

2、润滑部分:有人工润滑和自动工润滑两种。 95型机体上部有4个注油孔,为人工定时注油。润滑各摩擦件。自动润滑,向机座内注入一定高度的润滑机油,当转动轴转动时,给油环把润滑油送到各个需要润滑的位置。请注意机座内加油九公斤。 200型有五个人工定期注油处。

3、自动停车装置:由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。

4、接电源试机:电控盒上的线接入电源,开车前将拍块下面的顶杆提起,看电动机的回转方向与红头的指向是否相同,相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上,按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。机器换位置,换电源时都要这样做。


1.电机转动方向必须按箭头所指方向转动(三相电机)(因采用凸轮顶击顶杆,方向反会别住,无法转动)。

检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。

2.设备运转前须固定。固定采用地脚螺丝固定,可采用膨胀螺丝将设备固定在水泥地面上。

3.安装试验筛:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下锤铁后,定好时间即可开机。采用100、75夹具可使用相应尺寸套筛,特殊尺寸可定制。

4.设备带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。

5.设备拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,再将螺母背死

6.上下滑板、加油嘴、等应定期加油。



--------------------------------- 售后服务 --------------------------------

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。

--------------------------------- 服务承诺 --------------------------------

为了向您提供完善的售后服务,请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品,我厂建立有完整的营销网络及完善的售后服务体系,售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题,我们将及时为您提供全方位的服务。
