不锈钢直线振动筛

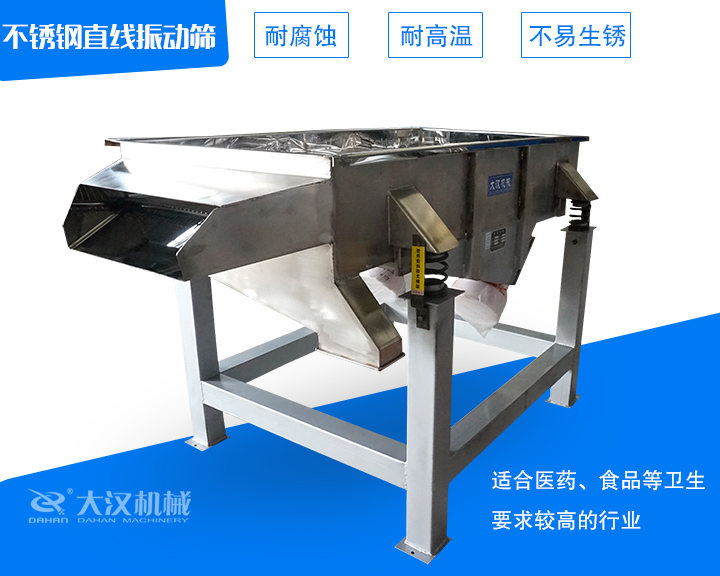

不锈钢直线振动筛

不锈钢直线振动筛采用304、316不锈钢材质,耐腐蚀,耐高温,不易生锈,不易生锈,不会对物料产生污染,适合食品、医药、化工行业,筛分目数在400目内,筛分精度可达96%以上,每小时产量可达0.12-20吨

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

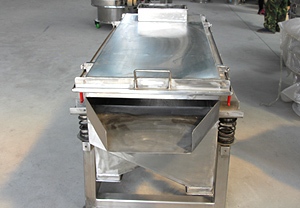

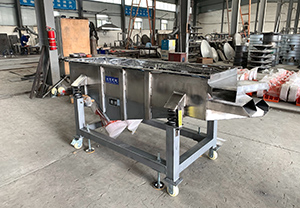

不锈钢直线振动筛筛分塑料颗粒

不锈钢直线振动筛介绍

不锈钢直线振动筛是采用不锈钢材质制作而成的长方形的振动筛,常用的不锈钢材质有304、304L、316、316L等,它们都具有防腐、防锈、耐高温的产品特点,广泛应用于食品、医药、化工等行业,适用于粉状、颗粒状的物料的筛选、分级、除杂,对于固液混合物体可进行粗滤,是一款处理量大、筛分效率高的轻型筛分设备。

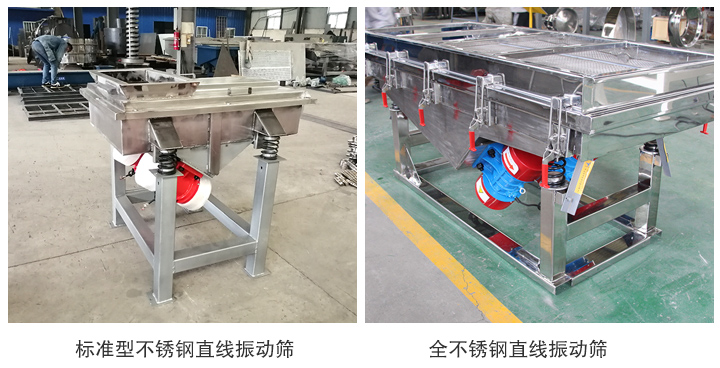

细节展示

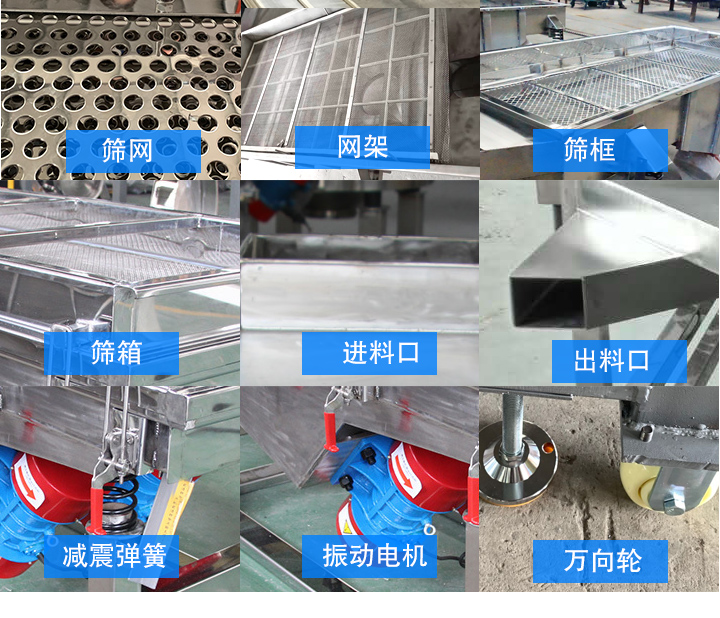

不锈钢直线振动筛细节

适用行业

不锈钢直线振动筛行业

食品行业:玉米、淀粉、面粉、食盐、豆浆、果汁、饮料等

医药行业:中药材、西药颗粒、工业药品、中药粉、药丸等

化工行业:化肥、石油焦、树脂、涂料、油漆、金属粉末、石英砂等

冶金行业:铝粉、铜粉、合金粉、电磁性材料、耐火材料、氧化铝等

其他行业:化妆品、塑料、磨料、造纸、助剂、活性炭、碳素等

产品特点

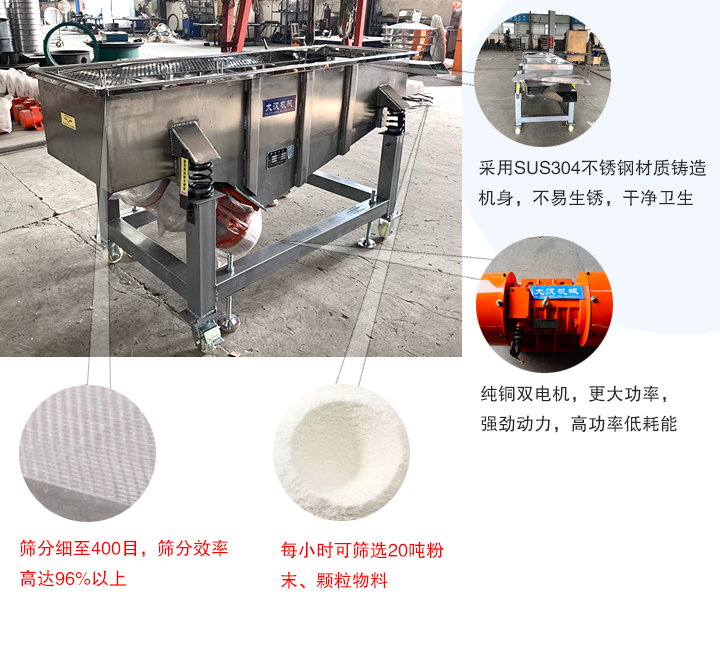

不锈钢直线振动筛特点

①材质安全 清洗容易:精选材质防腐蚀防锈耐高温,内外抛光打磨处理方便,清理干净

②筛分精细 处理量大:单层筛网可完成0.028mm精细筛分,满足大产量1T的筛分处理量

③结构密封 干净卫生:全密闭式结构避免筛分中物料溢散,严格保证物料的筛分安全

④ 型号齐全 支持定做:DZSF长、宽、高不同的机型,根据用户的需求进行特型号定制

产品结构

不锈钢直线振动筛结构

不锈钢直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。可以配合盖子防止灰尘的进入,也可以防止粉粒物料在筛分时的扩散。

筛框:由松木或变形量较小的木材制成。主要是对筛网起到支撑作用。

筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网,具体的材质要结合物料的特性来选择。

振动电机:通过振动电机激振力的作用使物料在筛面上运动。

电机台座:安装固定振动电机。

减振弹簧:减震弹簧的安放位置就是在筛体和筛座之间。一方面降低了噪音,另一方面保护了机器。

支架:由四个支柱和两个槽钢组成,对筛体部分进行支撑,保证筛体的稳固。安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

工作原理

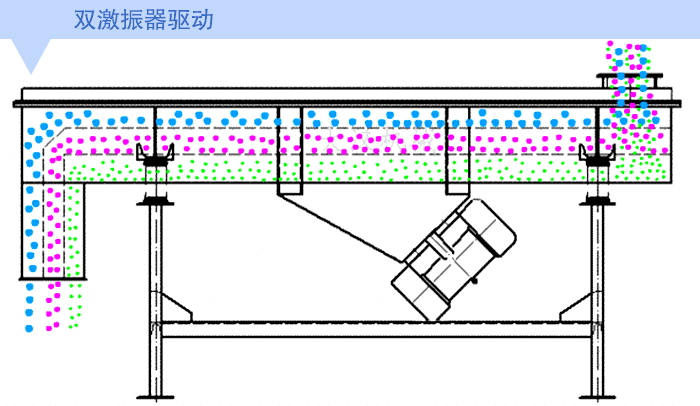

不锈钢直线振动筛原理

不锈钢直线振动筛采用双激振器驱动,当两台激振器做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

产品型号

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

不锈钢直线振动筛有:DZSF-515、DZSF-520、DZSF-1020、DZSF-1025、DZSF-1030、DZSF-1035、DZSF-1540等长、宽、高不同的机型。

售后服务

➥ 保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

➥ 质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费,免收人工费,免收维修费。
