碳钢直线振动筛

产品介绍

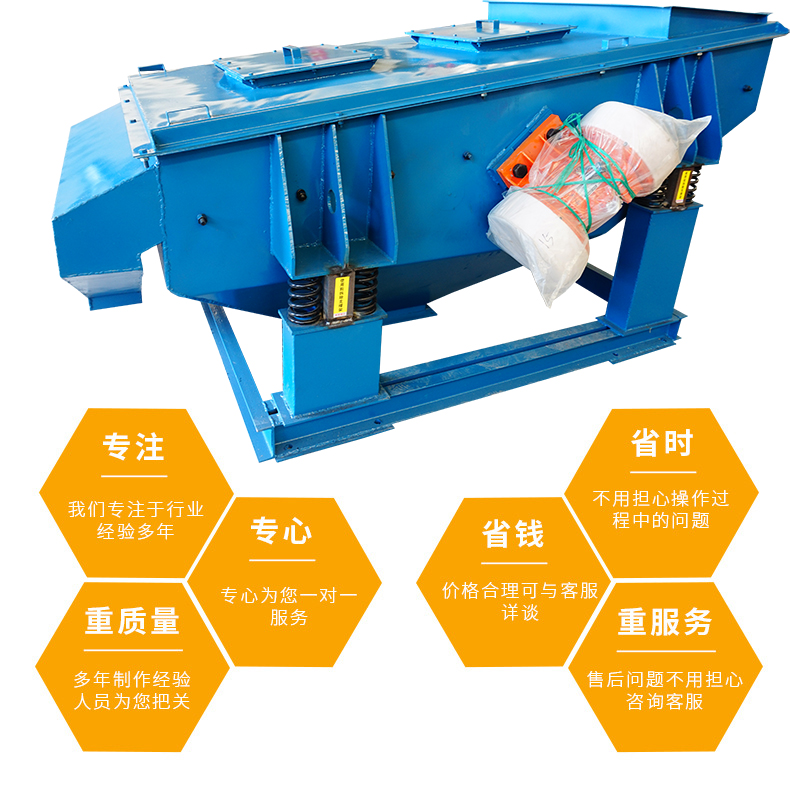

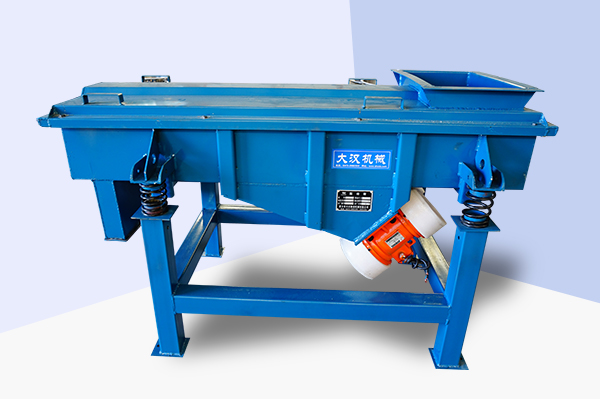

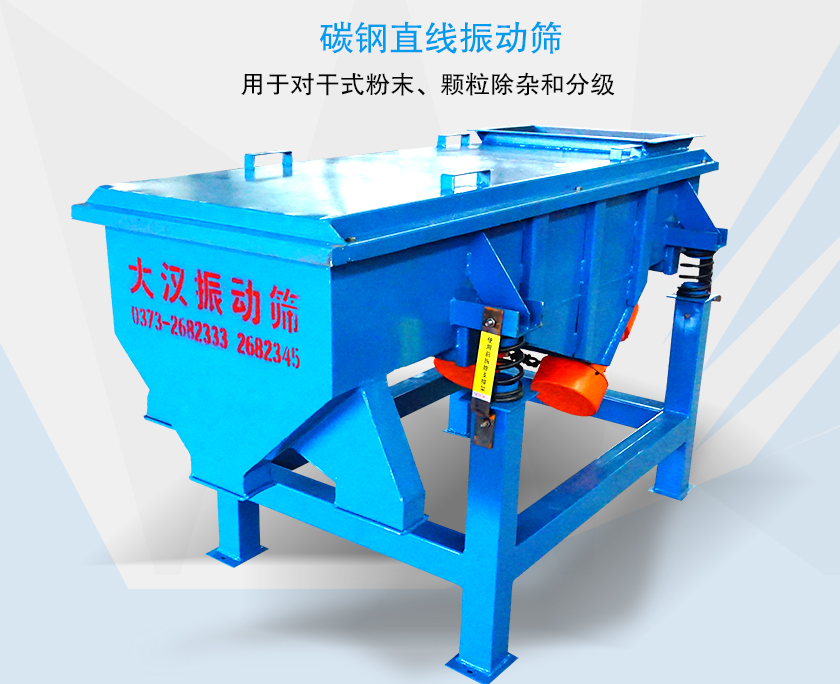

碳钢直线振动筛是由碳素钢板材焊接而成的一种长方形振动筛，主要用于对干式粉末、颗粒除杂和分级，比较适合无卫生级别要求的行业，如化工、冶金、玻璃、建材、粮食、化肥、磨料等行业。

大汉碳钢直线振动筛电机安装方式可分为上振式、下振式、侧振式，减振器安装方式可分为座式和吊挂式，另我公司还可以根据用户需要进行特殊设计型号。

应用范围

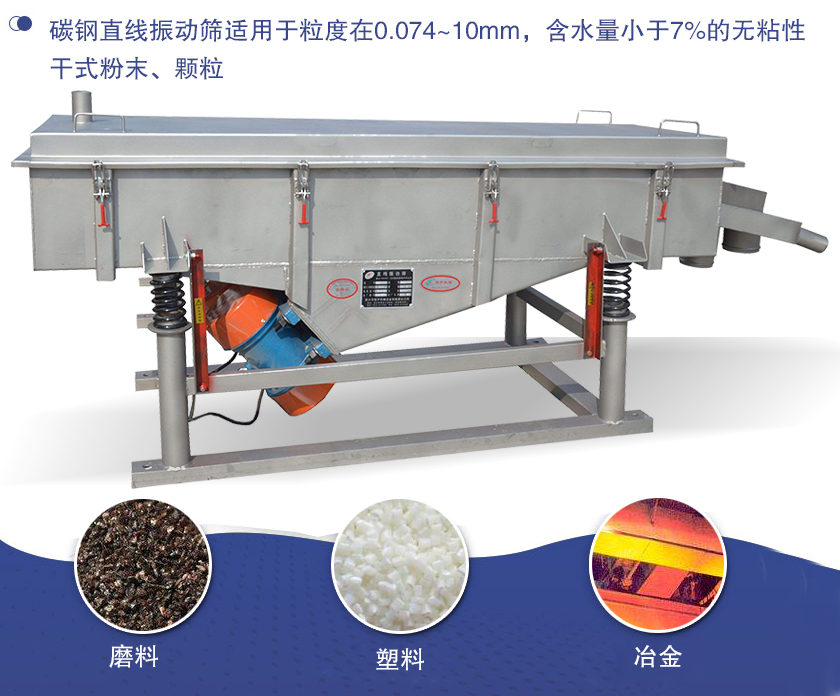

碳钢直线振动筛适用于粒度在0.074~10mm，含水量小于7%的无粘性干式粉末、颗粒，主要用于磨料、化工、塑料、陶瓷、冶金、建材、粮食及化肥行业。

产品特点

1、筛分精度可达400目，效率达96%以上；

2、双电机驱动，耗能低，每小时产量可以达到20吨；

3、1~6层筛网设计，可分选多种不同粒度规格的物料；

4|、出料口可以呈向上、前审或倾斜向下三种形式，可以解决场地大小受限的问题；

5、子母式筛网结构，母网可以支撑起筛网，可降低细网的耗材使用，降低成本。

结构组成

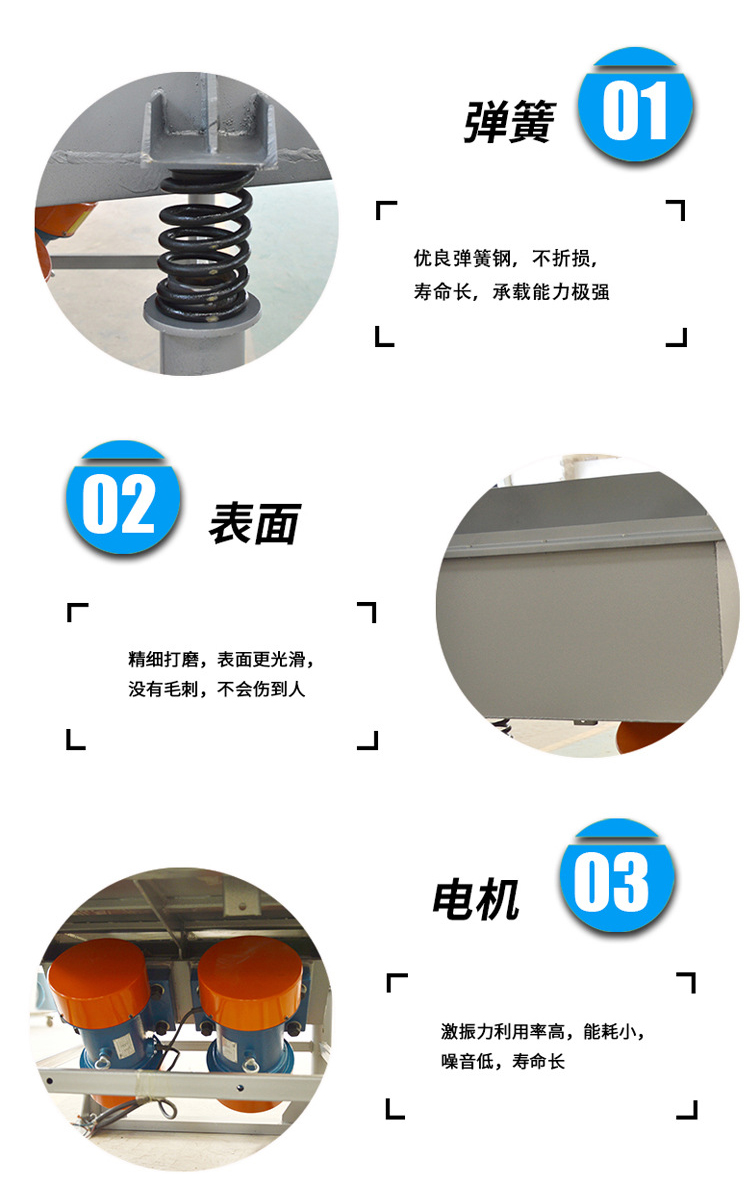

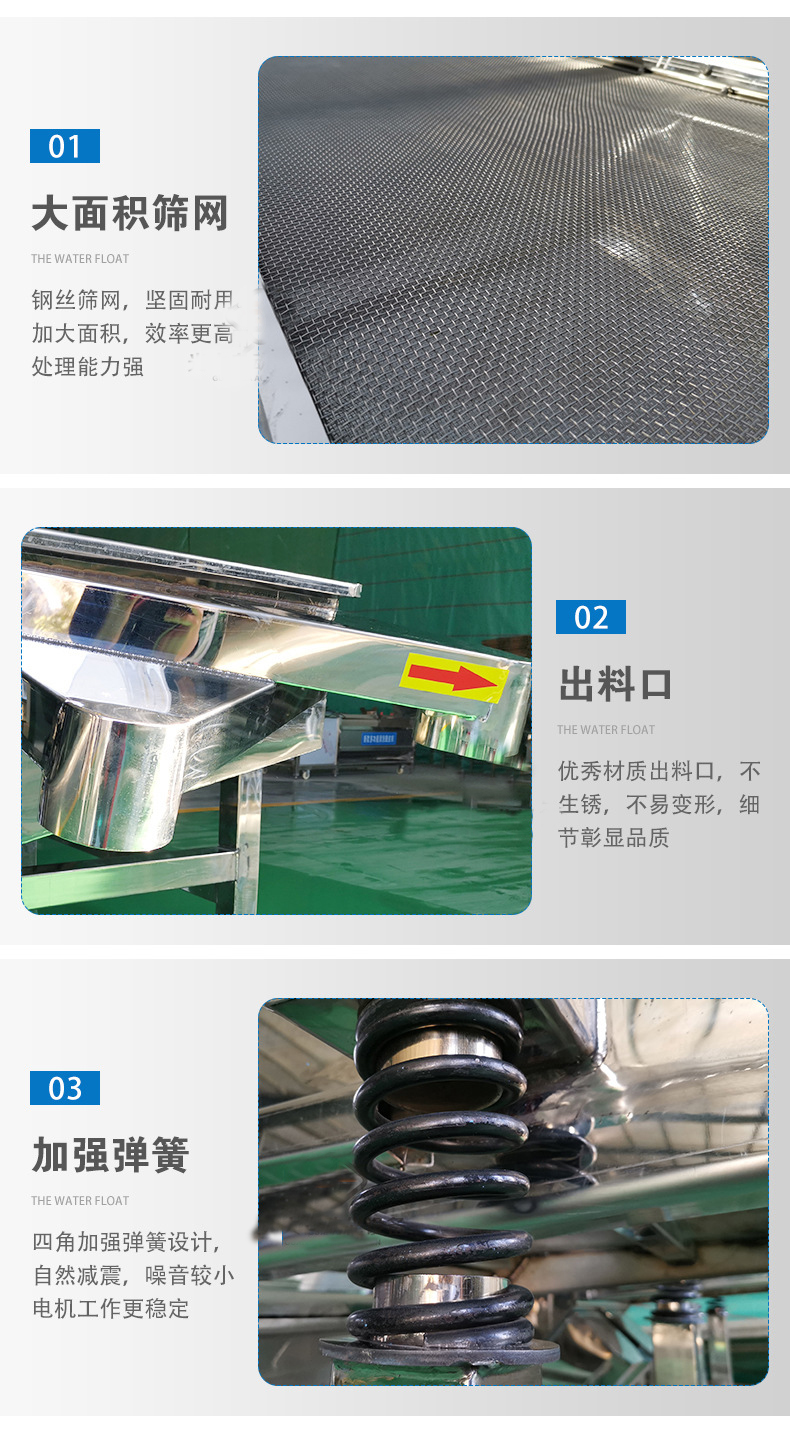

碳钢直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度。    筛框：由松木或变形量较小的木材制成，可以保持筛网平整。

筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网，可根据筛分物料选择合适的材质。

振动电机：是整个筛机的动力来源，可根据筛分场所选择普通振动电机或防爆振动电机。

减振弹簧：缓冲振动，降低噪音，安装时，弹簧必须垂直与地面。

支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

工作原理

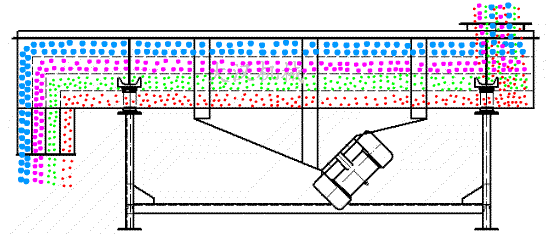

碳钢超声波振动筛是以两台卧式振动电机作为激振源，当筛机启动后，物料在受激振力及自身重力作用下，在筛面上被抛起并向前做直线运动，通过各层筛网产生各种数种不同粒度规格的物料，从而实现对物料的除杂和分级的目的。

技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

碳钢直线振动筛使用与维修

1、本机应装设电气保护装置。

2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。

3、当电机旋转方向不符合要求时，调整电源相序即可。

4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。

日常保养

1、启动前：

（1）检查粗网及细网有无破损。

（2）检查运输支撑是否拆除。

2、启动时：

（1）注意有无异常杂音。

（2）电流是否稳定。

（3）振动有无异状。

3、使用后：

每次使用完毕即清理干净。

定期保养：

定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。

换网步骤

1、打开防尘盖，将筛框从直线振动筛中整体取出。

2、将筛框与筛体接触处的压条拿出来。

3、将母网平铺于筛框四周，用钉子固定住，再用取下薄压条将其压住。再订紧牢固。

4、托球网装钉好后翻过来,在每格内放置2-3颗橡胶球。将工作筛网平铺于筛框将其拉平钉。

5、将钉好的筛框按实用筛网由细到粗放置于箱体内,并用压铁压住然后紧固压紧螺栓。使筛框与箱体配合紧密。

6、开机后再停机对螺丝再次进行紧固，生产中若发现木框松动应紧固螺栓。
