内置式超声波振动筛

内置式超声波振动筛

内置式超声波振动筛就是将超声波换能器接头置于筛机内部连接,工作时可以直接接触物料,成本较低,目前市场上内置系统要比外置系统低出一倍的价格.

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

产品介绍

内置式超声波振动筛是利用超声波控制电机将220V电压通过换能器振头转换成机械波,高频机械波有超声波专用网架传递给每一根丝网上,毕竟可以提高筛分精度,还能够达到清网的目的,使用微粉除杂分级,对于静电易结团,难筛分的粉料有较好的透筛能力。

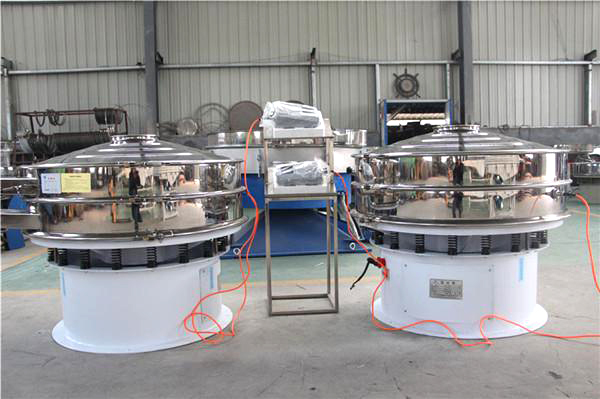

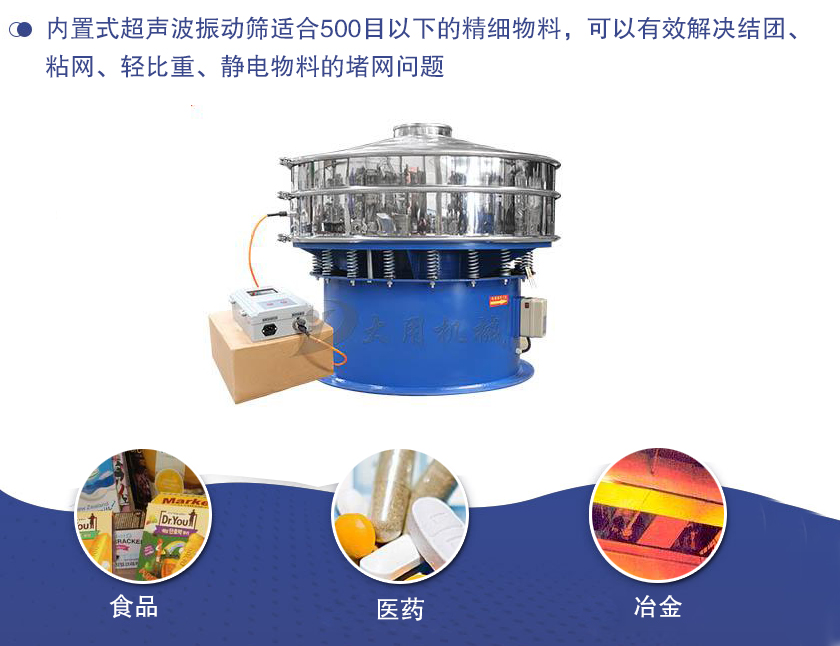

应用范围

内置式超声波振动筛适合500目以下的精细物料,可以有效解决结团、粘网、轻比重、静电物料的堵网问题,广泛应用于食品、医药、陶瓷、冶金、建材等行业。

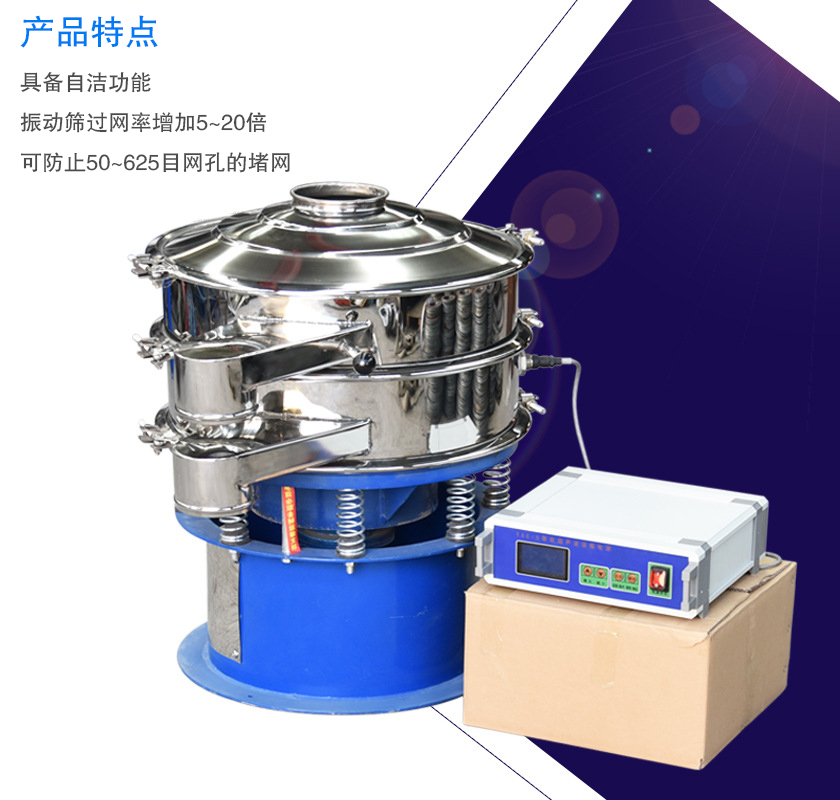

产品特点

1、超声波筛分系统,无需添加其他清网装置,具备自洁功能;

2、可以分解粘附物料,减少筛上物,比不安装超声波的振动筛过网率增加5~20倍;

3、可防止50~625目网孔的堵网,以及分离出相近粒径的物料;

4、对于大型超声波振动筛而言,由于换能器安装在网架内部中间部位,内置式超声波换能器的筛分下效果会更好。

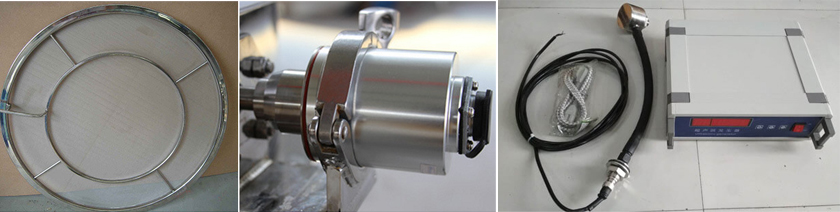

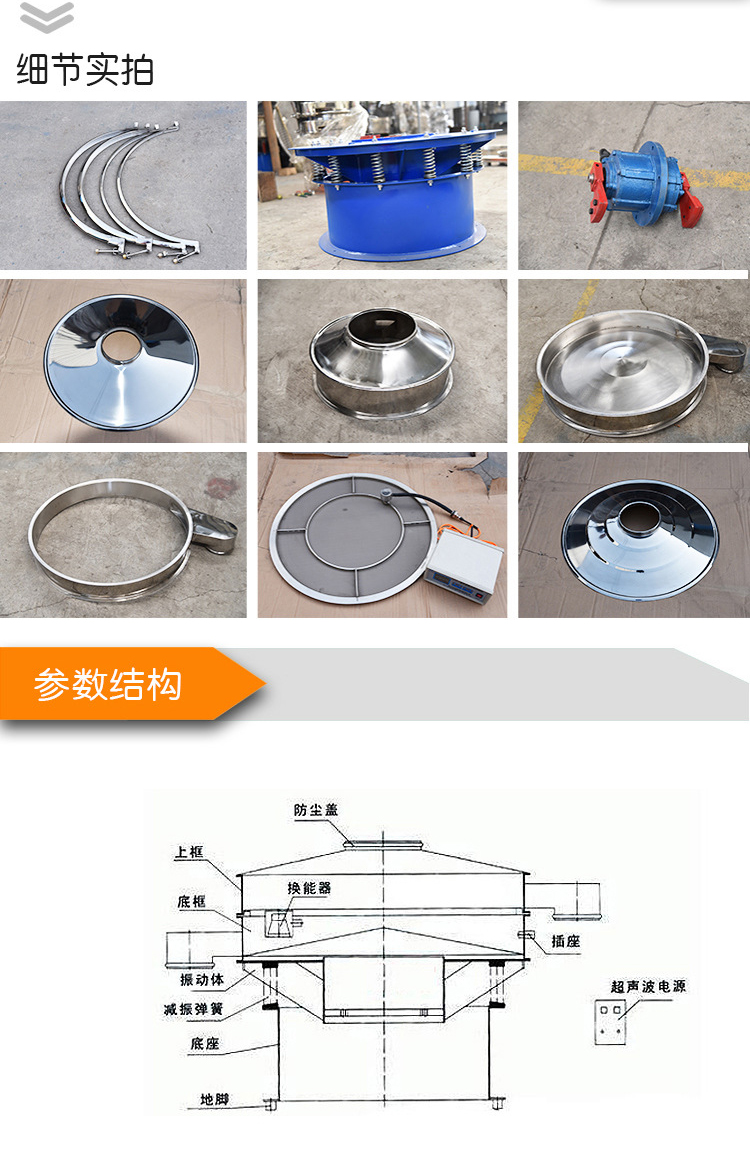

组成结构

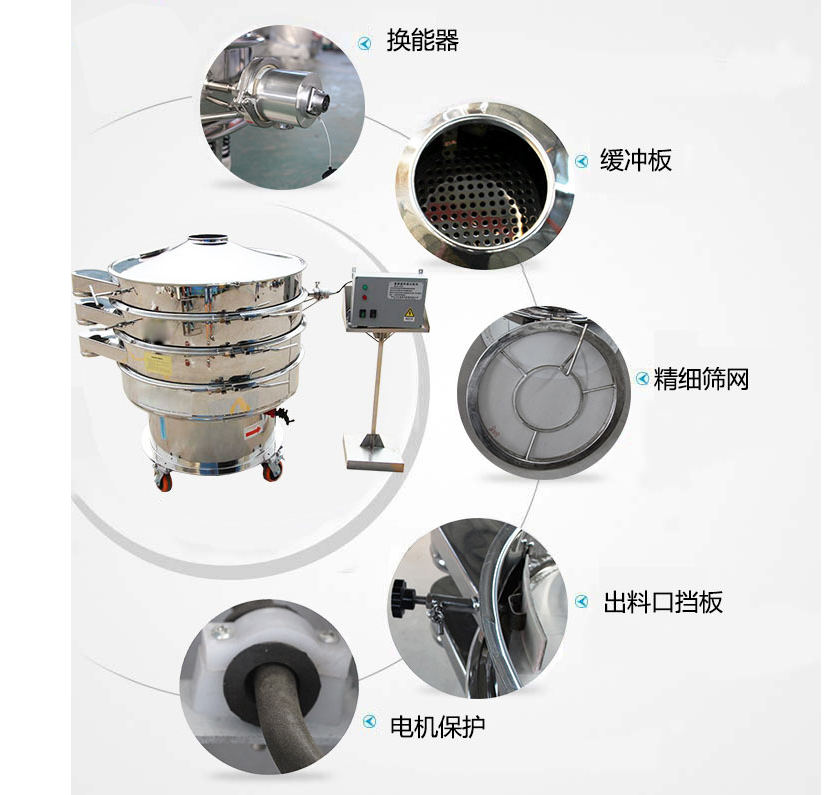

内置式超声波振动筛主要由超声波电源、链接电缆、连接器、超声波换能器、超声波网架、筛网、电机等部分组成。

超声波电源:38KHz高频大功率超声波电源。内置微电脑芯片,可根据物料的不同状态进行全程数字频率自动跟踪,无需人工调整,操作简单方便。长时间工作振蒎器发热量低,工作状态稳定。

HF连接电缆:超声波换能与超声波振动筛电源之间采用电缆连接。

连接器:航空连接插件。

换能器:高性能超声波转换器件。

超声波网架:由外网架与共振器组成。

筛网:适用于10目~635目。

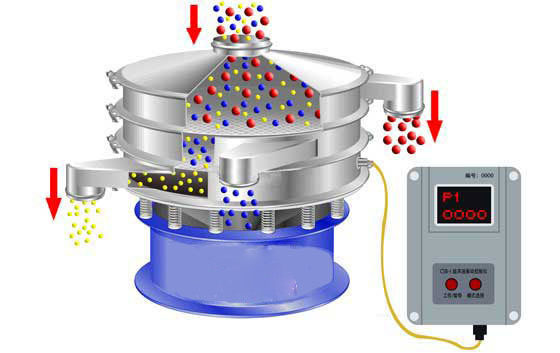

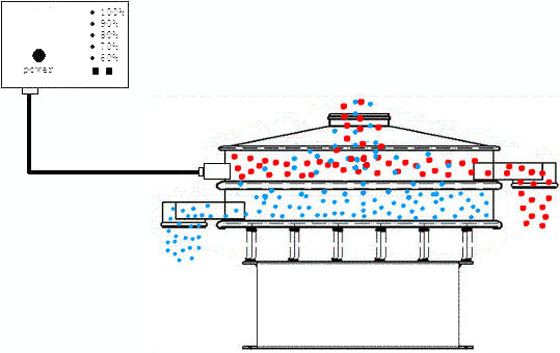

工作原理

内置式超声波振动筛与普通超声波振动筛工作原理一样,都是由电源产生的高频电通过换能器转换成高频正弦形式的纵向振荡波,这些振荡波传到共振器上使共振器产生共振,然后由共振器将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和精度。

技术参数

型 号(mm) 普通筛分机 超声波振动筛 网目
测试物料 筛网 测试结果
Φ1000 碳化硅 500 无法筛分 500 1500KG/H
Φ1000 硬质合金钨粉 600 15分钟没筛出细粉 600 30KG/H
Φ1000 维生素C粉 400 1KG/H 100 120-150KG/H
Φ500 花粉 400 15分钟没筛出细粉 400 15分钟筛出20%细工可进行更细有效分级
镍粉、钴粉 325 筛三次达到要求 400 筛一次达到要求
Φ450 钕铁硼粉 300 30分钟有32.2%筛余物 300 30分钟有6.9%筛余物
型 号 筛分直径 筛分面积 筛网规格 电压(v) 层数 功率 (kw)
DHC-400 Φ350 0.0907 80-600目 380 1-3 0.18
DHC-600 Φ550 0.2289 0.25
DHC-800 Φ750 0.4183 0.55
DHC-1000 Φ920 0.6359 0.75
DHC-1200 Φ1120 0.9499 1.1
DHC-1500 Φ1420 1.5386 1.5
DHC-1800 Φ1720 2.2687 2.2

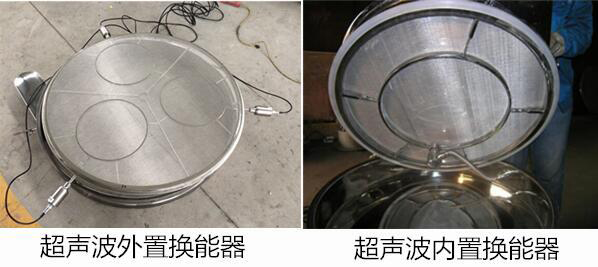

与外置式超声波振动筛的区别

1、安装形式不同:内置换能器是直接固定在网架中间。而外置换能器是安装在筛框外部,其延伸部位在网架边缘;

2、清理方法不同:由于内置换能器安装位置在网架中间,所以清理起来就需要将筛框拆卸,然后抬起网架才能清理。而外置换能器由于其安装位置在网架边缘,拆卸清理也就相对方便;

3、适用物料不同:由于内置换能器安装位置的问题,会在使用过程中与物料接触,但对于一些导电、腐蚀物料来说,与换能器接触会降低其使用寿命,也会影响输出频率从而降低精度与产量。而外置换能器由于安装与筛机外部,所以不于物料产生直接接触,这样就可以有效的保护换能器从而提高使用寿命、筛分精度与产量。

4、价格不同:内置换能器虽然使用寿命和安装有一定的缺陷,但其价格却相对较低,而由于外置换能器的安装和设计需要增加成本所以其价格也会相对高些。

使用注意事项:

1、超声波振动筛电源工作输入电压为交流220V。

2、在能够满足生产要求的情况下,振动幅度不要超过200μm。

3、网架没有负载即网架没有绷网的时候,请勿打开超声波振动筛电源。否则,容易造成电源过流和网架及换能器的损坏。

4、筛网一定要绷紧,否则影响超声波输出及振动效果。

5、换能器航空插头对接螺丝一定要拧紧,并用绝缘胶带包好,防止进粉尘。在使用中注意保护此连接件。

6、在机器开动前检查换能器与连接线插头的螺母是否锁紧,换能器与网架是否锁紧(锁紧力度为40~50kg)。在使用过程中,注意机箱与换能器间HF连接电缆的保护,HF连接电缆及换能器插座要注意防潮,连接插头及插座不准进水。

7、如果物料导电,请使用加长型超声波HF连接电缆,把超声波振动筛电源与筛分现场隔离,以防止物料进入电源箱中引起短路。

8、更换筛网时,网架内环 (共振器)上的残胶用锋利的壁纸刀刮去,请勿用角磨机砂轮打磨,以防止破坏共振器。

9、每套超声波系统包括一台超声波振动筛电源,一条HF连接电缆,一个换能器,一个网架。勿与其它厂家超声波系统互换使用,以免造成不必要的损失。

10、建议贴网采用504胶,筛网胶尽量簿,网面张力要均匀(有必要可以采用张力计检测网面张力)。
