无轴滚筒筛

无轴滚筒筛

无轴滚筒筛采用无轴设计,主要针对带状、缠绕性强物料等进行分级处理,如建筑垃圾、生活垃圾等,无轴滚筒筛物料不易堵塞,产量相较有轴会提高20%.

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

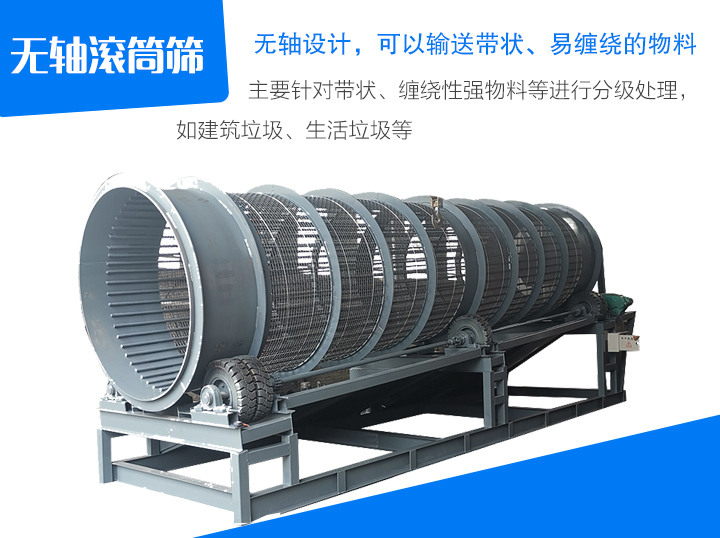

无轴滚筒筛介绍

无轴滚筒筛介绍

无轴滚筒筛采用无轴设计,主要针对带状、缠绕性强物料等进行分级处理,如建筑垃圾、生活垃圾等,广泛用于耐火材料、煤炭、化肥、砂场石块的分级,以及煤,焦炭,白灰,砂金矿等粘湿物料的筛选,使产品结构更匀整,以满足生产需要。

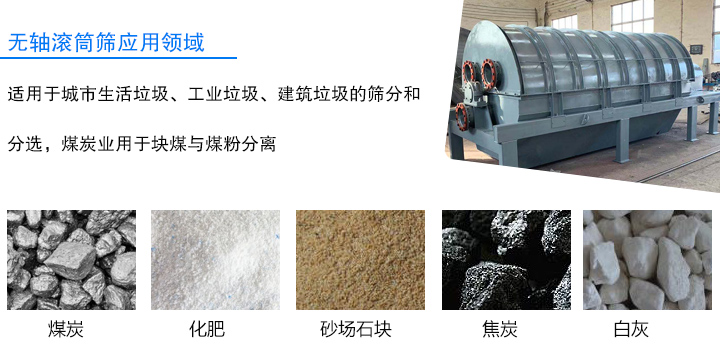

无轴滚筒筛应用领域

无轴滚筒筛应用

无轴滚筒筛主要适用于城市生活垃圾、工业垃圾、建筑垃圾的筛分和分选,煤炭业用于块煤与煤粉分离,化工行业选矿行业用于巨细块状物分离粉状物,发电厂大块木料与木屑的分离等,石块和土块的筛分和分选。

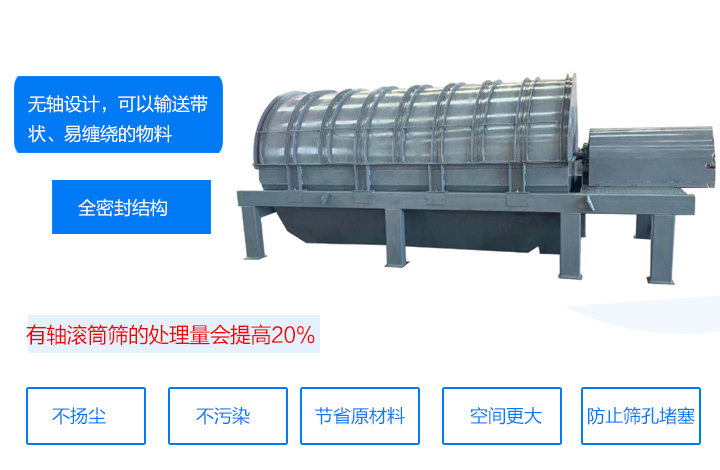

无轴滚筒筛特点

无轴滚筒筛特点

1、无轴设计,可以输送带状、易缠绕的物料。

1、由于采用无轴设计,其产量比有轴滚筒筛的处理量会提高20%。

3、物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。

4、滚筒体采用有效的全密封结构,不扬尘,不污染。

5、内部滚筒筛网配件采用分体设计,更加节省原材料,筛分物料的空间更大,检修更方便。

无轴滚筒筛结构

无轴滚筒筛结构

无轴滚筒筛结构主要包括传动部分、减速机、传动轴,主动包胶辊和从动包胶辊组成,支撑部分包括支架、固定进料口,筒体部分有滚圈和筛面组成,内置多层呈螺旋线布置普代刀组,可将各类带状垃圾成功划开、筛分。

无轴滚筒筛传动方式

无轴滚筒筛的传动方式有三种,链条传动、齿轮传动、托辊传动。

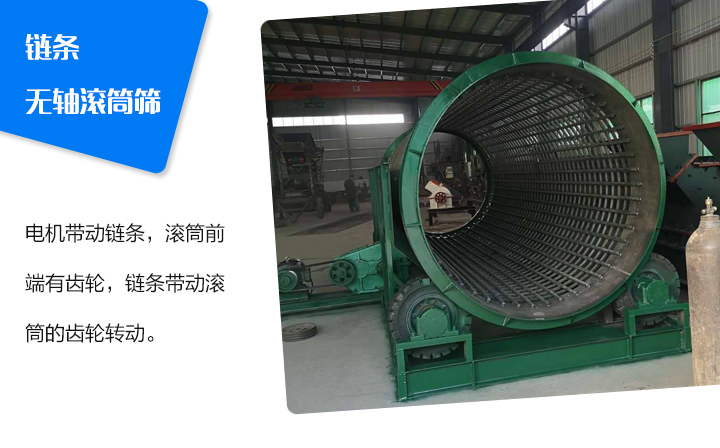

链条无轴滚筒筛

①链条无轴滚筒筛的运动方式是电机带动链条,滚筒前端有齿轮,链条带动滚筒的齿轮转动。

②齿轮无轴滚筒筛的运动方式是滚筒前端上装有大齿轮,电机驱动小齿轮,小齿轮与大齿轮咬合在一起,通过齿轮的扭转力带动滚筒转动。

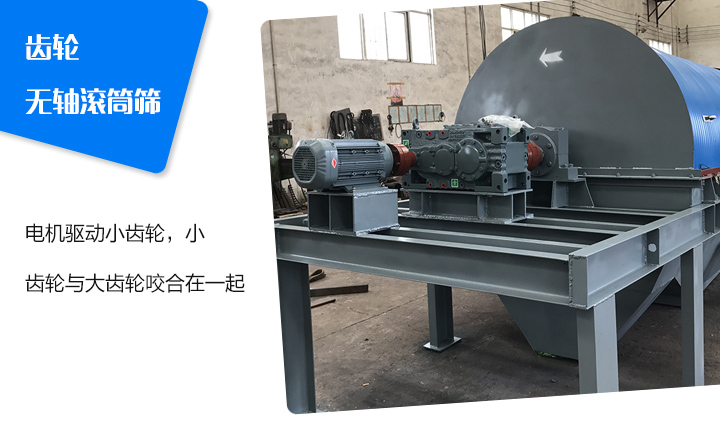

齿轮无轴滚筒筛

③托辊无轴滚筒筛的运动方式是滚筒放在四个或多个托辊上,通过电机带动托辊转动,在摩擦力的作用下,托辊带动滚筒转动。

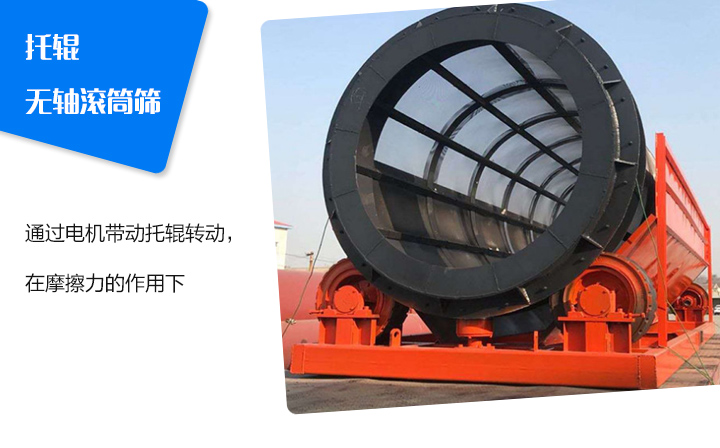

托辊无轴滚筒筛

无轴滚筒筛工作原理

机带动咬合的小齿轮与滚筒的大齿轮转动。滚筒装置在驱动装置的驱动下转动,当物料进入滚筒筛后,由于滚筒的倾斜于转动,使筛面上的物料翻转与滚动,使合格物料经过滚筒筛后端出料口排出,不合格物料经滚筒筛尾部排料口排出。物料在滚筒筛内翻转、滚动,卡在筛网上的物料易被弹出,不堵塞筛孔。

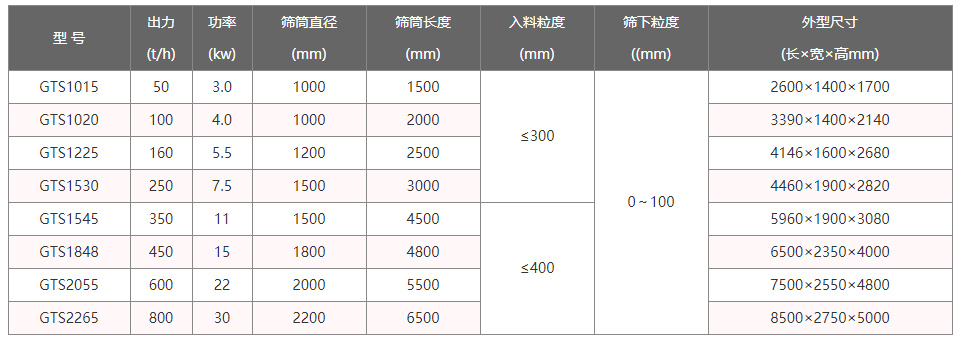

无轴滚筒筛技术参数

无轴滚筒筛技术参数

无轴滚筒筛使用说明

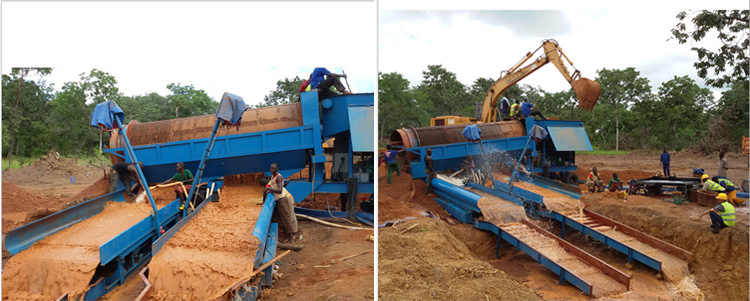

无轴滚筒筛现场

1、选择合适的场地将设备放平放好,应首先确认地基有足够的强度(必要时用混凝土硬化),以保证设备能够正常安全工作;

 2、检查各部位螺栓有无松动、各运行部位是否异常;

3、接通电源检查电机及各个传动部位工作是否正常;

4、空载试车,检查电机、传动部件温升情况及是否有异响;

5、试车正常后方可加料工作,观察出料是否正常,带正常后关闭密封隔离罩,应先开皮带机,再开滚筒筛,进料口加料要均匀不可过量;检查出料粒径和有无漏料及扬尘情况。

6、严禁带负荷强行启动,每班工作完毕停机前应将输送机的 物料卸载完毕。
