震击式标准振筛机

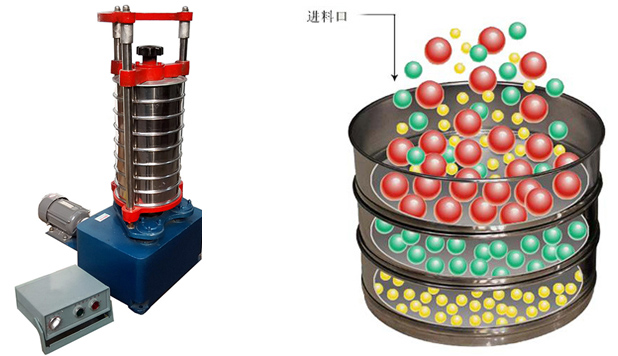

震击式标准振筛机

简称标准振筛机,同时具备震击和左右摇摆振动两种运动,不会堵塞筛面,下料快,用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析。

筛子直径:300mm/200mm 震幅:8mm

振击次数:147次/分 摇动次数:221次/分

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

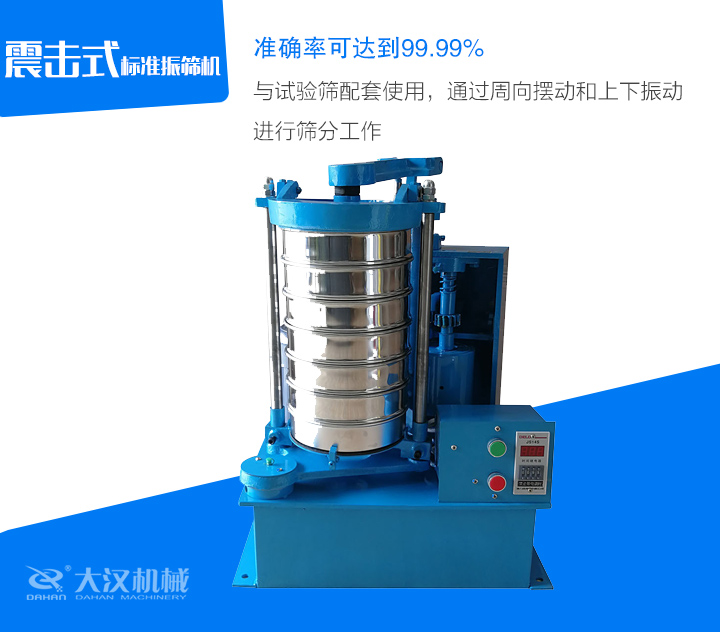

与试验筛配套使用,通过周向摆动和上下振动进行筛分工作

震击式标准振筛机简称标准振筛机,主要与试验筛配套使用,通过周向摆动和上下振动进行筛分工作,筛分时间可根据需要自行设定,使用方便,易维护。一般用于公路、建筑、地质、冶金、科研等部门对物料进行筛分分析,每次开机5分钟数字显示控制,具有性能良好、转幅度大、震击力强、筛分效果好、装夹方便灵活等特点。

拍击震击式标准振筛机

顶击震击式标准振筛机

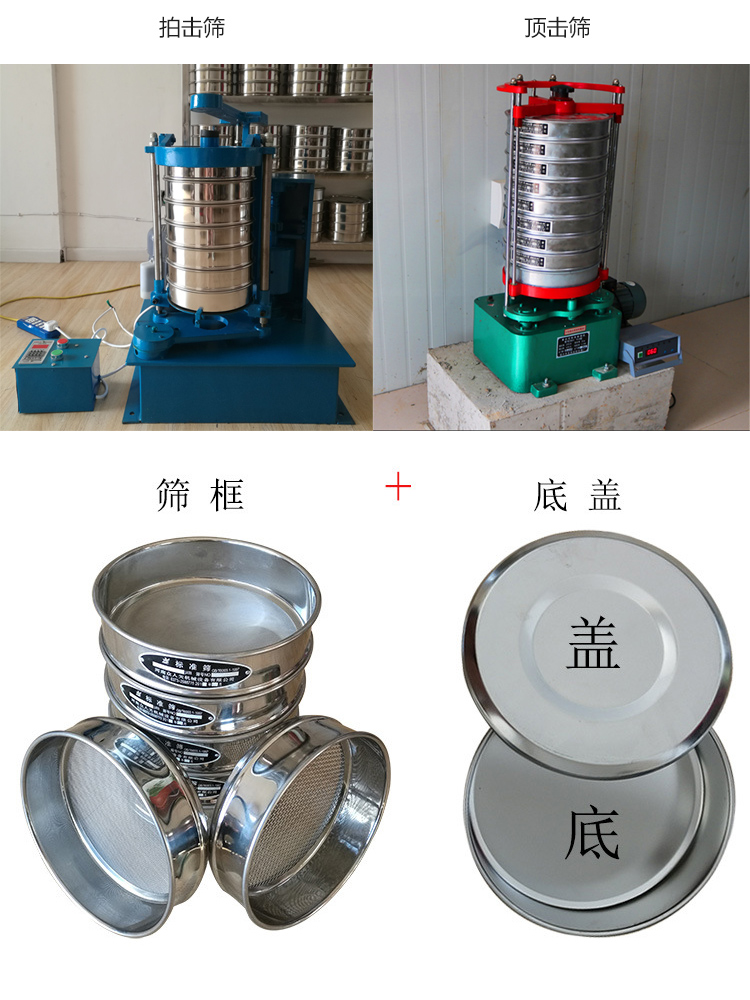

震击式标准振筛机分类

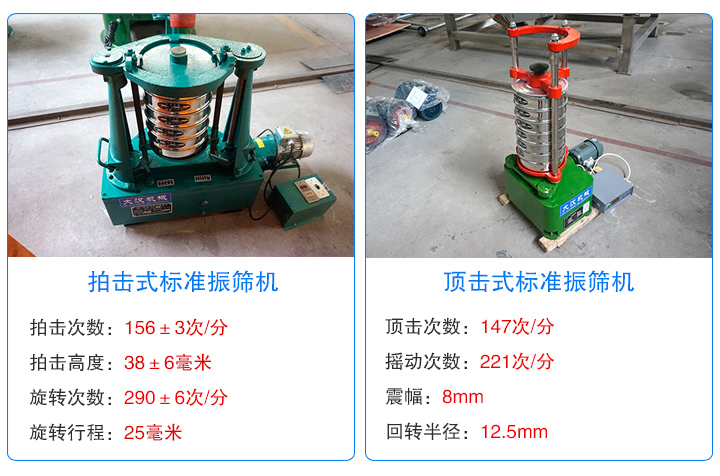

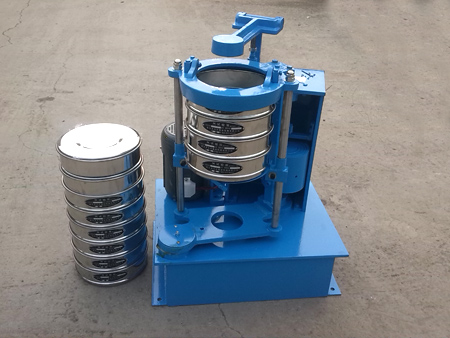

拍击式标准振筛机:同时具备往复、拍击振动两种运动形式,可装夹φ200试验筛,又可装夹φ75套筛。

顶击式标准振筛机:具有回转及振击双重运动,能定时控制筛分时间,,配套试验筛规格为φ200mm。

产品分类

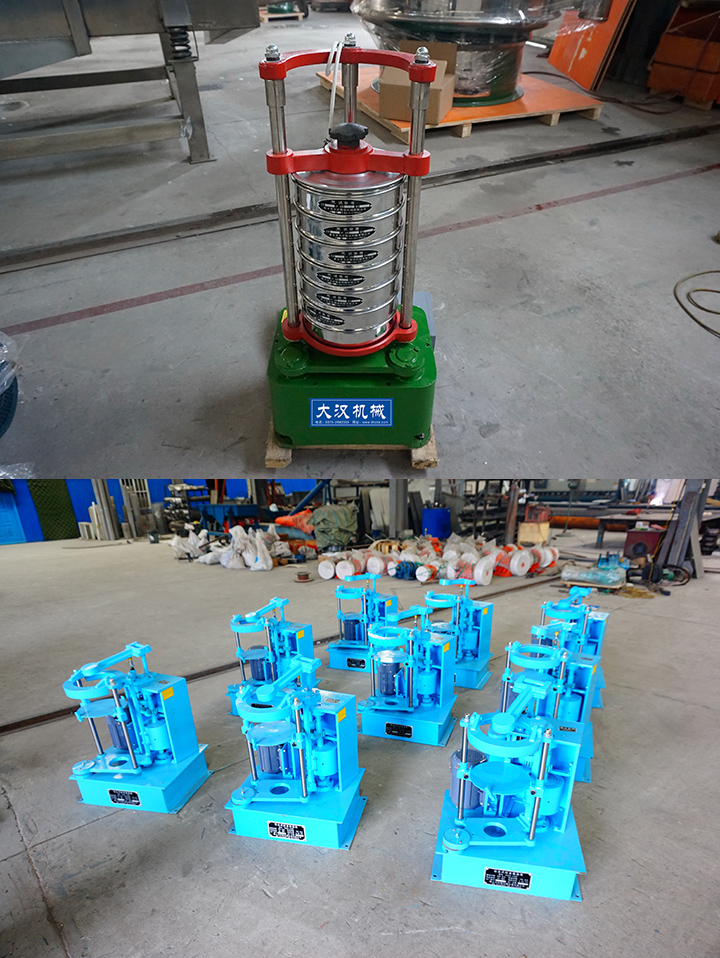

震击式标准振筛机图片

图片展示

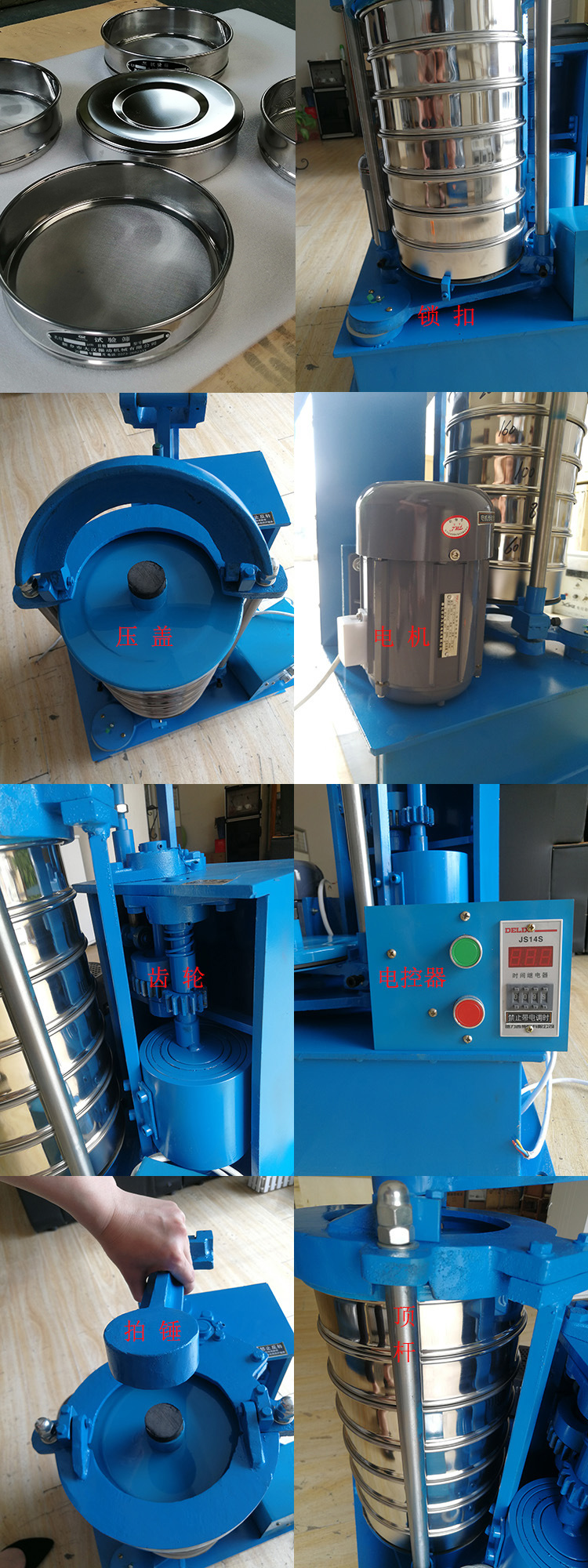

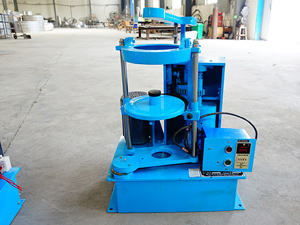

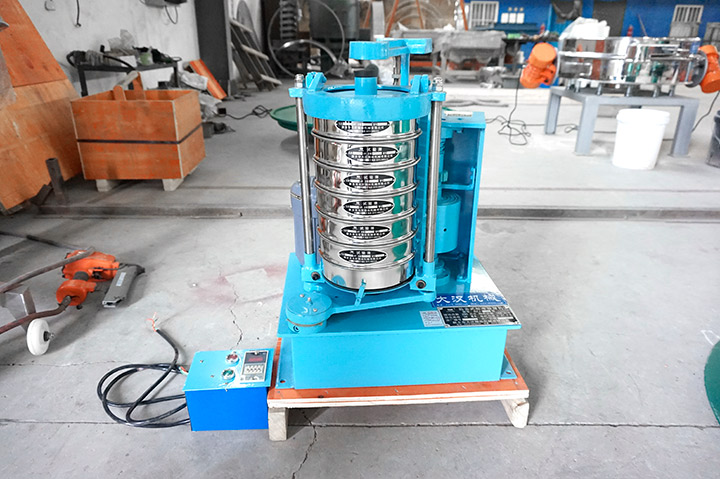

产品实拍

震击式标准振筛机用途

适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查,亦广泛应用于地质、冶金、粉体、化工、建工、水泥、医药、国防等部门科研、生产、实验室,对物料进行筛分检测。

产品用途

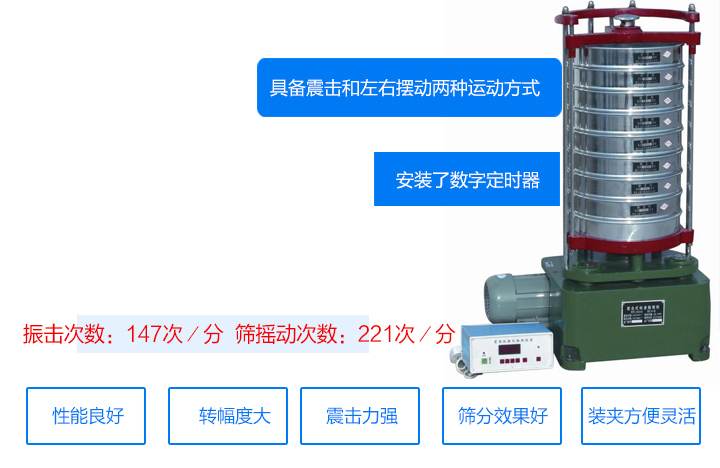

震击式标准振筛机特点

优势展示

1、筛子同时具备震击和左右摆动两种运动方式,下料快,不易堵料。

2、传动准确,一致性好,不会产生掉速现象,准确率可达到99.99%。

3、设备安装了数字定时器,设定好时间后可以自动停机。

4、不需加油,降低了维护成本,对生产环境要求洁净十分有利。

震击式标准振筛机工作原理

工作原理

主要由摆动机构,震击机构,夹紧机构等部分组成。电动机通过转动轴,涡轮付带摆动架上的主偏心轴旋转,从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径,也等于偏心距的平面圆周摆动,同时在同一台电动机带动另一对涡轮付通过凸轮,顶杆装有筛组的带动架,周期地顶起靠自重下落在机座的砧座上,使摆动架得到平面圆周摆动的同时进行震击。

震击式标准振筛机技术参数

1、筛子直径:300mm 200mm

2、震幅: 8mm

3、振击次数:147次/分

4、筛摇动次数:221次/分

5、回转半径:12.5mm

6、重:130kg

备注:主机不含标准筛,需另外购买。

震击式标准振筛机使用说明

使用说明

震击式标准振筛机原理细节

1、在按放筛子时,应按照筛孔大小顺序迭放,同时另加一个筛子底盘。

2、将需筛分化验的物料倒入 上层的筛子内,盖好筛盖然后按放在振摆仪承筛座内。

3、反时转夹筛盘上的胶木手柄供应商河北大宏实验仪器有限公司,将整个夹筛盘向下滑在套筛上,然后,再顺时针旋转夹筛盘上胶木柄,其内的顶杆轴夹紧承座,把整套分样筛固紧。

4、把振摆仪上的定时器旋钮拨到筛析所需时间,打开电源开关,振摆就会开始筛转式的工作。

5、待定时器到达先定时间的定位,振摆仪自动停止工作。

6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提,固定在滑套上,取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重 到检析比例。

7、初次工作时无上下震动,因电机倒转,请将电源线头调换一下。

8、工作结束关闭电源。

震击式标准振筛机检定规程

震击式标准振筛机使用步骤

使用前应加足润滑油。

1.震击式标准振筛机应用螺丝固定在水泥地面上。

2.使用专用电源插座,接通电源后电源机旋转方向应与箭头所指方向一致,确认电源及机械无故障后,再开始工作。

3.装套筛时先扭紧螺栓,左旋以松开筛盖固定顶盖,连同筛盖往上提,然后右旋固定,即可将套筛于筛托盘上,再将扭紧螺栓左右松开并右旋,使之固紧,便开始工作。

4.需途中停机,应切断电源开关,让定时器自行转至停止位置,不可强行扭回。

5.根据使用频率,3—6个月更换锭子油一次,使用时避免盖板上的7根导杆变形。

6.转动定时器不应过快、过猛,以免损坏零件。振筛时间少于10分钟,应先旋转过10分钟位置后在拧回所需定时位置。

7.使用完毕后,关闭电源开关,做好清洁工作。

震击式标准振筛机安装

本机可以不用水泥基础直接安放水泥地面上开动,也可以安装在水泥基础上,基础螺钉尺寸如图:其厚度300毫米。基础露出地面高度及大小或与地面相平,根据具体使用需要而定,按电工规程安装电路与接地,安装完毕接通电源后电动机回转方向与箭头相同,就有震击运动,若相反则电机空运转,此时可换接线头,方能正常开动。
