脱水直线振动筛

脱水直线振动筛

脱水直线振动主要作用是脱水、脱泥、脱介,可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,含泥量可降低0.7%以下,-5°倾角筛面,能保障更好的脱水效果.

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

脱水直线振动筛介绍

脱水直线振动筛用于砂石料厂水洗砂、选煤厂煤泥回收、选矿 厂尾矿干排等

脱水直线振动筛采用双电机自同步技术,主要作用是脱水、脱泥、脱介,可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,可实现合理的粒度配比,将含泥量降到0.7%以下。

脱水直线振动筛图片展示

脱水直线振动筛脱水筛可以根据产量和含水量来定制,机身的侧板有加强板,底部装有支撑,底部打有横条,出料口加有三角形钢板支撑,板材厚,质量可靠。

脱水直线振动筛适应行业

脱水直线振动筛应用

脱水直线振动筛多用于陶瓷原料加工系统的脱水环境、选矿厂的尾矿回收处理、石英砂加工脱水系统、水电厂砂石料的加工系统、煤泥脱水、水洗石英砂、泥浆脱水等处理环节。

脱水直线振动筛特点

脱水直线振动筛可以使其控制在5%-10%之间

1、-5°倾角筛面让筛上出料含水量更低。

2、设置有给料箱,保证物料能够均匀给入筛面,产量更大。

3、有效降低了细砂的流失量,可以使其控制在5%-10%之间。

4、筛网为高耐磨聚氨酯材质,筛孔尺寸可根据要求选择。

5、筛框采用特殊降噪材料,并用高轻度螺栓联接,确保筛机工作可靠。

脱水直线振动筛工作原理

脱水直线振动筛工作动态图

采用双电机驱动自同步技术,激振器通过绕性联轴器拖动,两组激振器作同步反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,从而形成单一的沿振动方向的激振力,其两轴相对于筛面有一倾角,在激振力作用下使筛箱做往复直线运动,物料在筛面上被抛起跳跃向前作直线运动,同时V型设计的筛面结构更佳的实现脱水效果。

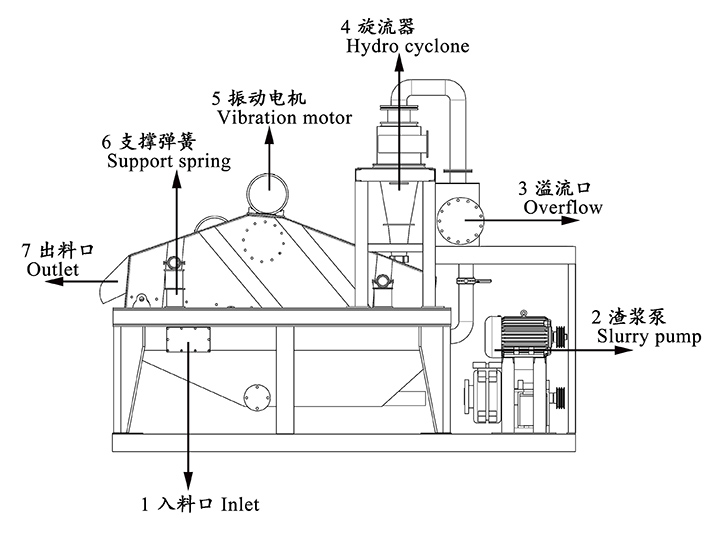

脱水直线振动筛结构

脱水直线振动筛技术参数

型号 筛面 给料粒度mm 生产能力t/h 振动频率 双振幅 电机功率KW 外形尺寸(长宽高)mm 参考重量kg
面积 筛网尺寸mm 筛网结构
ZSM1542 6 0.25-13 条缝 ≤300 75-100 800 9-10 11 4500*2690*1710 4016
ZSM1556 8 13-50 冲或条 ≤300 30-60 800 10 15 5850*2675*1703 4642
2ZSM1556 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 15 5850*2575*2023 5649
ZSM1556B 8 13-50 冲或条 ≤300 30-60 800 11 7.5*2 5850*2854*1707 4769
2ZSM1556B 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 7.5*2 5850*2854*2023 5790
ZSM1756A 9.5 13-50 冲或条 ≤300 50-80 800 10 15 5850*2925*1703 5098
2ZSM1756A 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 15 2550*2770*2015 6105
ZSM1756B 9.5 13-50 冲或条 ≤300 50-80 800 10 7.5*2 5850*3104*1703 5226
2ZSM1756B 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 7.5*2 5850*3104*2020 6246
ZSM1856 10 13-50 冲或条 ≤300 50-80 800 11 11 5600*2778*1557 4580
ZSM2065 13 13-50 冲或条 ≤300 70-100 800 11 18.5 6750*3208*1885 6577
2ZSM2065 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 18.5 6750*3140*2180 7946
ZSM2065B 13 13-50 冲或条 ≤300 70-100 800 9 11*2 6750*3428*1880 6701
2ZSM2065B 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 11*2 6750*3428*3185 8068

脱水直线振动筛选购须知

脱水直线振动筛发货现场

1、当选用及订货时,应对筛子的布置方式,筛缝尺寸作出决定,未作确定时,按右式布置洒缝0.5毫米供货(电机位于料流方向的左侧或右侧)。

2、筛面倾角可在-2~10°内调整.选用其它角度,用户可自调整。

3、当采用强迫同步时,电机分左、右装、订货时须说明。
