脱水筛高频脱水筛精煤脱水筛细沙脱水筛尾矿脱水筛

优势:可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,V型筛面设计,-5°过筛面爬坡脱水,设置给料箱,保证物料能够均匀给入筛面,干排尾矿含水低至0.7%以下,效率高,单位面积处理量大。
——脱水、脱泥、脱介

优惠价:3900元起现在咨询即可享受9折优惠

给料粒度:≤300mm 产量:100吨/时

筛分物料:铁尾矿、金尾矿、铜尾矿、钒尾矿、煤泥、尾矿、污泥、石英砂、钾长石等

应用行业:尾矿干排、细砂回收、水洗砂、煤泥脱水、土壤修复、污水处理等

预约试机0373—268 2333

立即订购 获取报价 扫码咨询

服务承诺:30天质量问题包退24小时内发货72小时内现场快修1年质保

产品介绍

处理泥沙

脱水筛是尾矿回收、细沙脱水作业设备,广泛适用于尾矿、细沙、煤泥回收,压滤隔粗、过滤隔粗,其他极细物料的脱水、回收等工艺条件。

脱水筛用于脱水、脱泥、脱介

大汉脱水筛可以根据产量和含水量来地定制,筛孔可以根据需要调整。

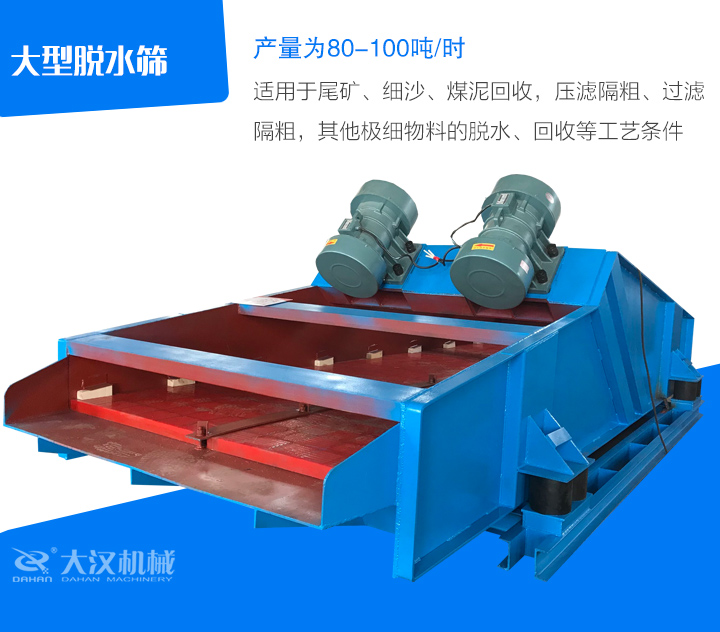

脱水筛图片大全

脱水筛图片

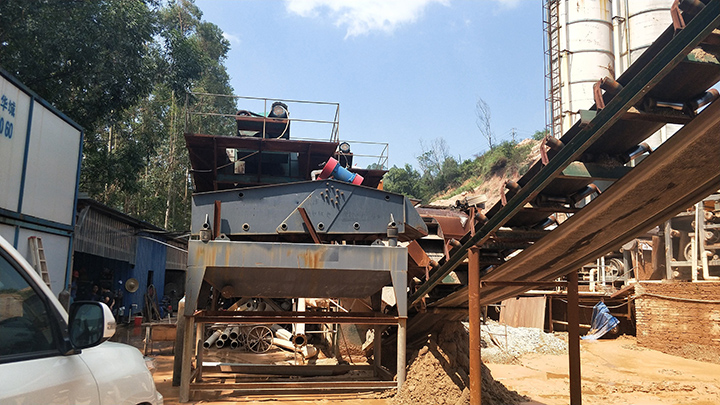

脱水筛的作用

脱水筛原理图

脱水筛主要作用是脱水、脱泥、脱介,可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,也可用于中细粒料的干式、湿式分级脱泥,及用于堆比重<1.3的其它物料的脱水、脱泥和分级。

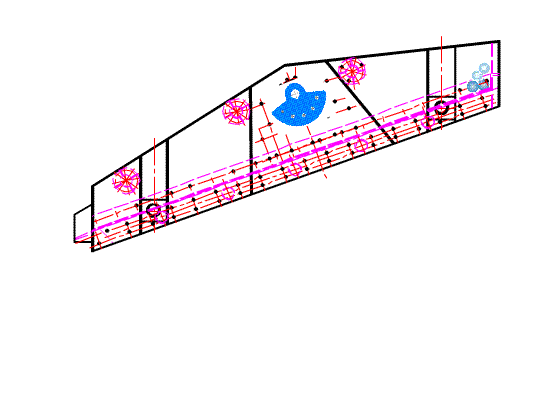

脱水筛工作原理

脱水筛原理

脱水筛采用双电机驱动自同步技术,激振器通过绕性联轴器拖动,两组激振器作同步反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,从而形成单一的沿振动方向的激振力,其两轴相对于筛面有一倾角,在激振力作用下使筛箱做往复直线运动,物料在筛面上被抛起跳跃向前作直线运动,同时V型设计的筛面结构实现脱水效果。

脱水筛型号及参数表

型号 筛面 给料粒度mm 生产能力t/h 振动频率 双振幅 电机功率KW 外形尺寸(长宽高)mm 参考重量kg
面积 筛网尺寸mm 筛网结构
ZSM1756A 9.5 13-50 冲或条 ≤300 50-80 800 10 15 5850*2925*1703 5098
2ZSM1756A 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 15 2550*2770*2015 6105
ZSM1756B 9.5 13-50 冲或条 ≤300 50-80 800 10 7.5*2 5850*3104*1703 5226
2ZSM1756B 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 7.5*2 5850*3104*2020 6246
ZSM1856 10 13-50 冲或条 ≤300 50-80 800 11 11 5600*2778*1557 4580
ZSM2065 13 13-50 冲或条 ≤300 70-100 800 11 18.5 6750*3208*1885 6577
2ZSM2065 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 18.5 6750*3140*2180 7946
ZSM2065B 13 13-50 冲或条 ≤300 70-100 800 9 11*2 6750*3428*1880 6701
2ZSM2065B 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 11*2 6750*3428*3185 8068

脱水筛特点

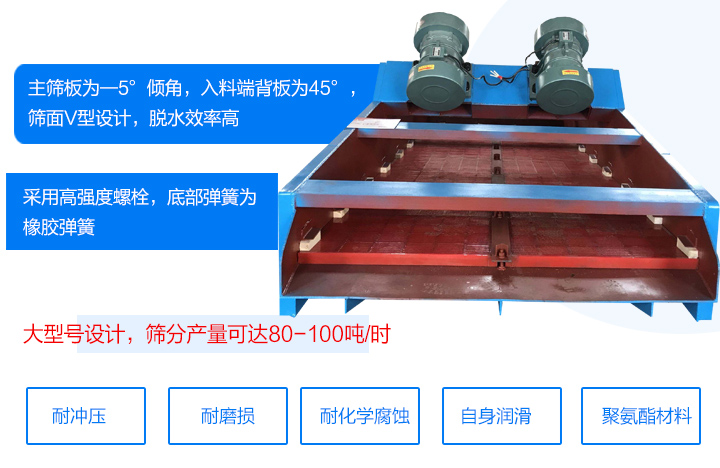

大型脱水筛优势展示

1、采用双电机自同步技术,筛分产量可达80-100吨/时。

2、主筛板为—5°倾角,入料端背板为45°,筛面V型设计,脱水效率高。

3、振动电机固定采用高强度螺栓,底部弹簧为橡胶弹簧,筛板固定的密度高,筛板中打有加强筋,使用寿命长。

4、筛网材质采用聚氨酯材料,耐冲压、耐磨损、耐化学腐蚀、自身润滑。

5、可以根据产量和含水量来定制,机身的侧板有加强板,底部装有支撑,底部打有横条,出料口加有三角形钢板支撑,板材厚。

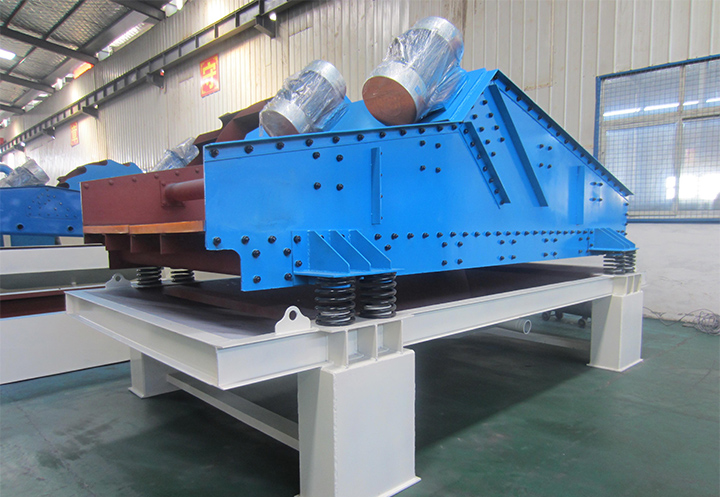

脱水筛结构图纸

脱水筛结构图

脱水筛主要由

l、筛箱:由筛框、筛板组成。

1)筛框主要由侧板、内外加强板、横梁、加强梁、支承端梁组成。侧板与下部横梁组成承重桁架,用于承受筛板和物料的负荷。支撑端梁与弹性支撑装置联接,承受筛机振动部分的重量。在筛框的入料端设有入料端梁和入料衬板。在出料端设有出料端梁和出料衬板。

2)筛板: 脱水筛筛板分为不锈钢焊接筛板或聚氨酯筛板,脱水、脱介、脱泥时采用条缝筛板,分J时用长矩形孔或方孔筛板。筛机有单层筛、双层筛和三层筛三种。

2、激振器:激振器为对称布置在筛箱两侧板上的块偏心结构,对称偏心块采用挠性连接轴或万向传动轴联接,外设中间保护罩,电机经挠性联轴器直接驱动激振器组。通过调整配重板块数或主、副偏心块相互的夹角,实现振幅的调整。

3、弹性支撑装置:筛机通过四组弹性支撑装置固定在建筑物上,弹性支撑装置采用橡胶弹簧减振。

4、挠性联轴器: 挠性联轴器采用瓣形结构与激振器联接,可承受较大的启动扭矩,并能减小筛机起车和停车时过共振对筛机造成的损坏。

脱水筛使用条件

(1)振动加速度不过20g(g:9.8m/s重力加速度 )。

(2)环境温度不过40℃(若c过40℃应降低功率使用)。

(3)海拔不过1000米,若越过1000米但不c过4000米,则每增高100米,其温升限值应降低0.5℃。

(4)电源:三相380V,频率50Hz。

(5)工作方式:SI(连续)。

(6)定子绕组温值(电阻法)不过80K。

(7)轴承的容许温度(温度计法)应不过95℃。

(8)主机工作电流不过电机铭牌上的数据,否则降低激振力使用。

(9)使用环境应无导电粉尘、易燃、易爆及腐蚀性气体。

脱水筛适用范围

客户案例

湿法制砂生产线:砂石经由洗砂机清洗,将含泥量降到0.7%以下。

洗煤厂:可用于回收粒度<9mm的煤泥,是煤泥脱水作业的专用设备。

尾矿干排、精矿脱水:处理细粒级矿物,用于渣水自动分离、尾矿干排技术等,还可搭配旋流器联合作为尾矿干排回收机使用,脱水效率更高。

废料回收:将废弃物料进行循环利用,处理量大,脱水效果好,适合进行高频率、高振动强度的物料脱水、筛分。

脱水筛选型须知

脱水筛用于水洗砂生产线

1、当选用及订货时,应对筛子的布置方式,筛缝尺寸作出决定,未作确定时,按右式布置洒缝0.5毫米供货(电机位于料流方向的左侧或右侧)。

2、筛面倾角可在-2~10°内调整,选用其它角度,用户可自调整。

3、当采用强迫同步时,电机分左、右装、订货时须说明。

脱水筛使用注意事项

大型脱水筛现场

试运转结束后,检查上述内容无误,重新紧固所有紧固件,筛网及各零部件紧固完好,即可正式使用,在此之前,需做好如下工作:

1、操作人员培训:了解设备各部件结构和工作原理,工作钱,减少回转件灵活无卡阻,筛网完好,各零部件无松脱,螺栓紧固。

2、无负载启动和停机,大型脱水筛一般用于成套设备,要求实际空载启动和停车,因此需遵守工艺流程启动,、停车原则,除特殊原因外,不允许带料停车,当筛面有积料时,必须清除干净后方可启动,运转正常后,方可开始给料。
