滚筒振动筛

滚筒振动筛

滚筒振动筛简称滚筒振动筛,采用滚动输送原理,克服了普通振动筛在筛分较湿物料易出现的堵网问题,非常适合河沙、砂石等粒径小于30mm以下固体物料,滚筒振动筛产量可达50-800吨/时,大汉滚筒振动筛型号全,可根据用户要求设计特殊型号.

全国统一销售热线0373-268 2333

免费获取报价

产品介绍

滚筒振动筛介绍

滚筒振动筛适应粘湿物料的筛分,筛孔不堵塞

滚筒振动筛简称滚筒振动筛,是针对筛分物料由于室外存放而造成的筛分湿度过高从而加大粘性,使物料不易筛分并造成筛孔堵塞的基础上设计制造的筛分设备。特别适应粘湿物料的筛分,筛孔不堵塞。它广泛用于电力、矿山、冶金、建材,化工等行业的原煤、碎石等物料的筛分和分级。

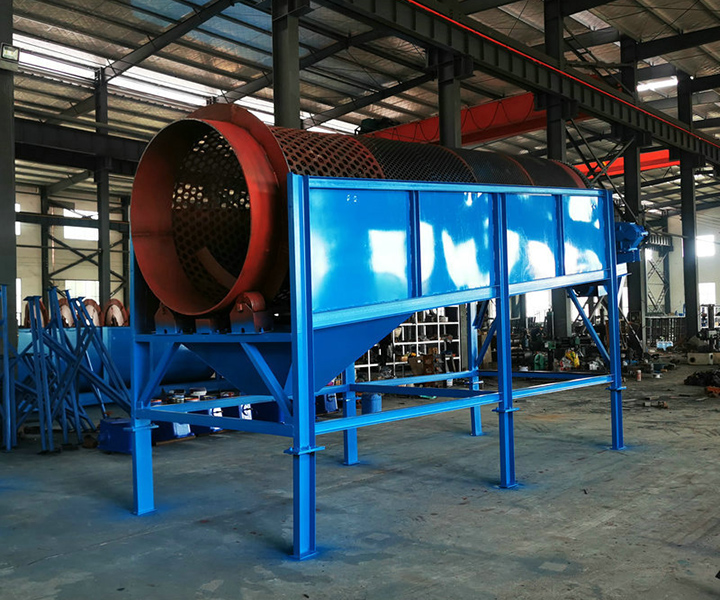

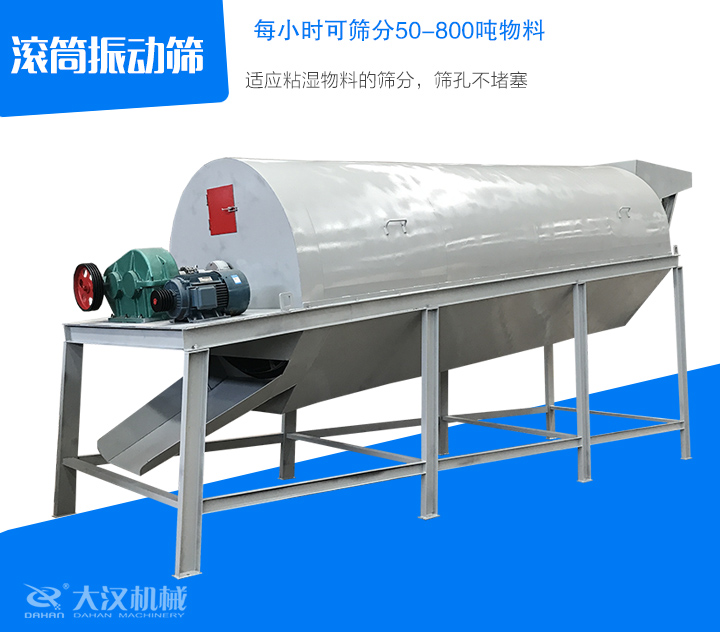

滚筒振动筛图片

滚筒振动筛优势

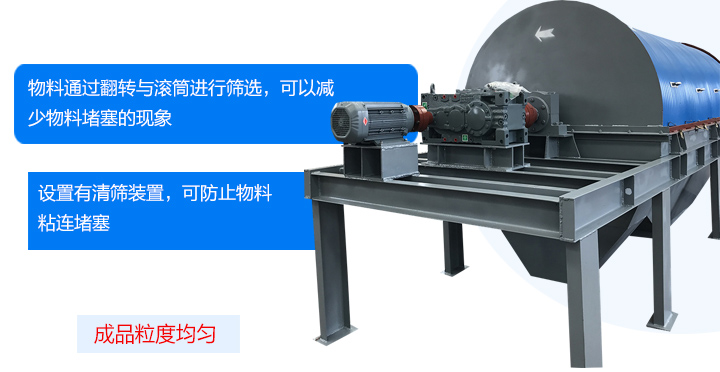

滚筒振动筛优点展示

1、采用滚动输送原理,物料通过翻转与滚筒进行筛选,可以减少物料堵塞的现象。

2、每小时可筛分50-800吨物料,干沙、湿沙均可筛分,成品粒度均匀。

3、安装倾角小,整个筛分机构设计在密封防尘罩内,可以避免无爱哦在筛选过程中的粉尘飞扬和块状物飞溅,减少污染。

4、设置有清筛装置,可防止物料粘连堵塞。

5、设备密封防尘罩两侧设备观察窗口,工作时工作人员可随时观察设备运行情况,在密封罩端部和清筛机机构侧面设有检修快开门口,在设备定期检修时十分便利,不影响设备的正常运行。

滚筒振动筛结构特点

滚筒振动筛主要有电机、减速机、滚筒和防堵机构、机架等机构组成,整机倾斜布置。

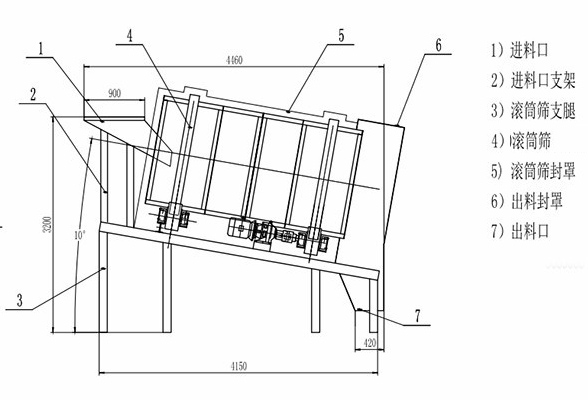

滚筒振动筛结构

1、电动机经减速机、通过滚筒轴带动筛机构绕其轴线转动。筛条与防堵机构链齿咬合从动旋转,当物料进入筛筒装置后,由于筛筒装置的倾角与转动,使合格物料(筛下产品)经筛孔排出,不合格物料(筛上物料)经滚筒末端排出。

2、筛筒装置通过机体密封,从而保证设备在工作中,有效防止粉尘外逸,杜绝粉尘污染。更换筛条时,只需将机体密封罩打开即可更换,操作方便。

滚筒振动筛工作原理

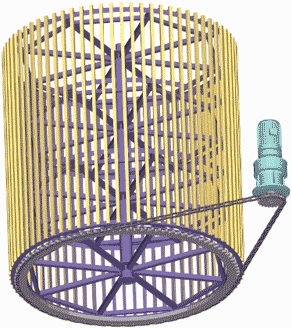

滚筒振动筛动态图

滚筒振动筛工作时电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料经滚筒外圆的筛网排出,不合格的物料经滚筒末端排出,克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,提高了筛分系统的产量和可靠性。

滚筒振动筛技术参数

型 号 出力
(t/h)
功率
(kw)
筛筒直径
(mm)
筛筒长度
(mm)
入料粒度
(mm)
筛下粒度
((mm)
外型尺寸
(长×宽×高mm)
GTS1015 50 3.0 1000 1500 ≤300 0~100 2600×1400×1700
GTS1020 100 4.0 1000 2000 3390×1400×2140
GTS1225 160 5.5 1200 2500 4146×1600×2680
GTS1530 250 7.5 1500 3000 4460×1900×2820
GTS1545 350 11 1500 4500 ≤400 5960×1900×3080
GTS1848 450 15 1800 4800 6500×2350×4000
GTS2055 600 22 2000 5500 7500×2550×4800
GTS2265 800 30 2200 6500 8500×2750×5000
