橡胶弹簧

振动筛橡胶弹簧也叫振动筛专用橡胶弹簧、振动筛减振橡胶弹簧，振动筛橡胶弹簧是一种高弹性体,制作材料有普通橡胶，橡胶弹簧弹性模量小，受载后有较大的弹性变形，借以吸收冲击和振动。它能同时受多向载荷，但耐高温性和耐油性比钢弹簧差。如有特殊要求可用耐油橡胶制成。

橡胶弹簧形状不受限制、弹性变形较大、安装和拆卸简单，同时承受多向载荷，还有良好的耐寒性、气密性、防水性、电绝缘性，可用于振动筛、振动给料机、振动破碎机、振动平台等机械中。

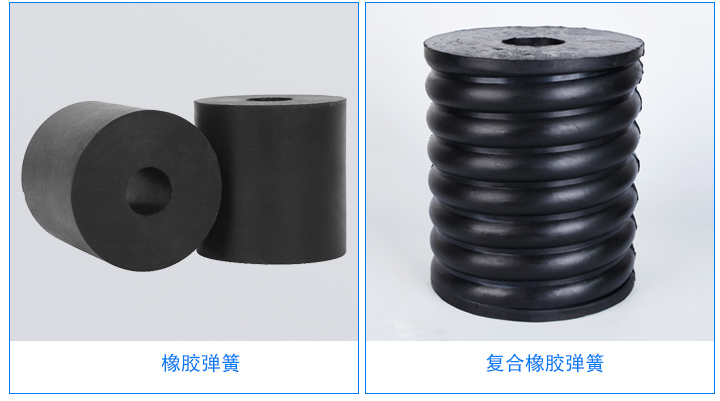

橡胶弹簧分类

橡胶弹簧包括橡胶弹簧和复合橡胶弹簧两种：

橡胶弹簧：由普通橡胶制成的高弹体，弹性模量小，加载后弹性变形大，从而吸收冲击和振动，使用寿命长、成本低、耐寒性好、气密性好、防水、电绝缘，但其耐高温性和耐油性比钢弹簧差。 如果有特殊要求，可以用耐油橡胶制成。

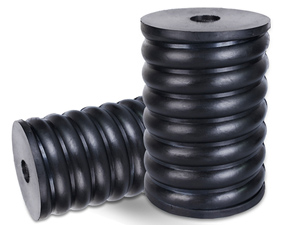

复合橡胶弹簧：由金属螺旋弹簧和缠绕在其上的硫化橡胶组成，克服了刚性大，工作噪音大，橡胶弹簧重量小，形状差，机械稳定性差的缺点。 它具有承载能力大，变形大，阻尼降噪好，运行稳定，共振间隔短的优点。

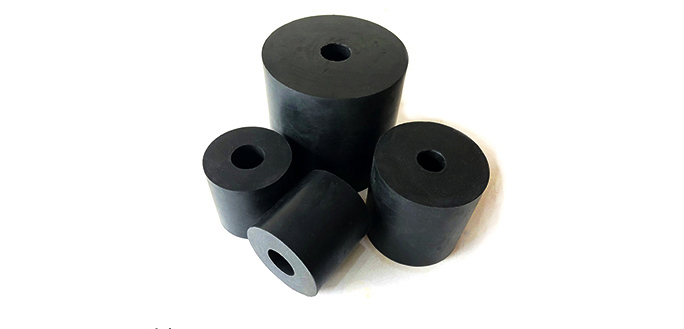

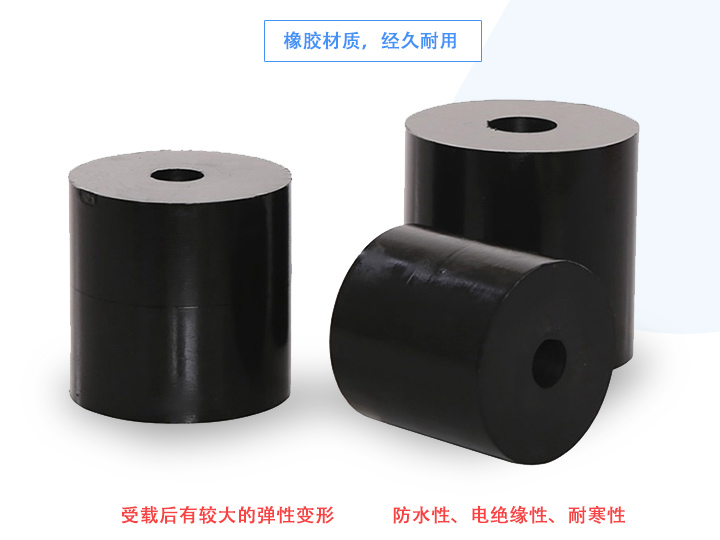

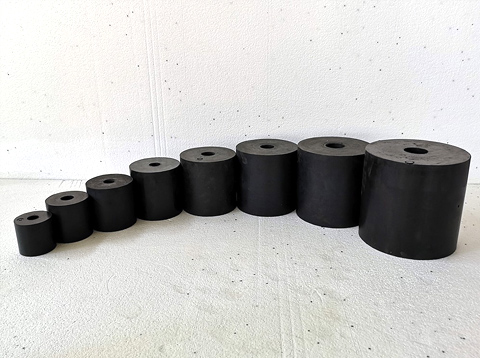

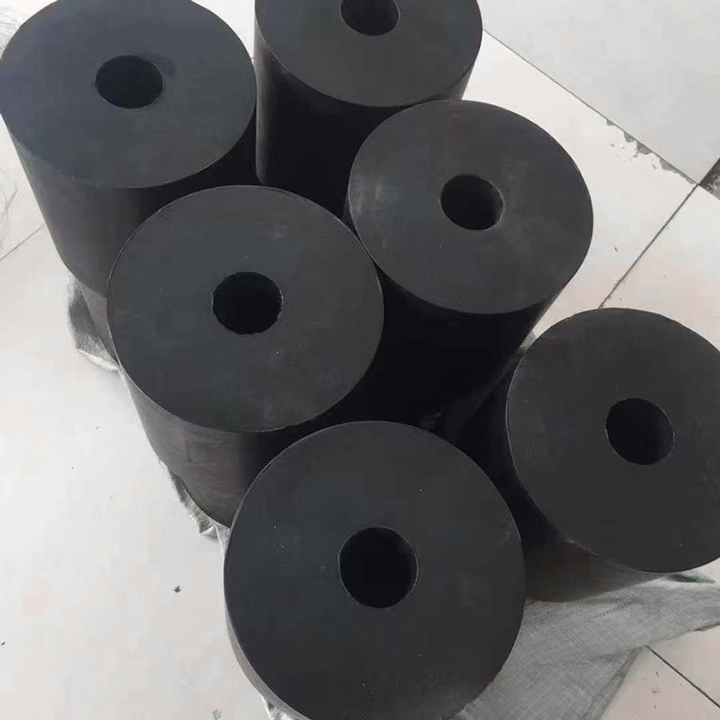

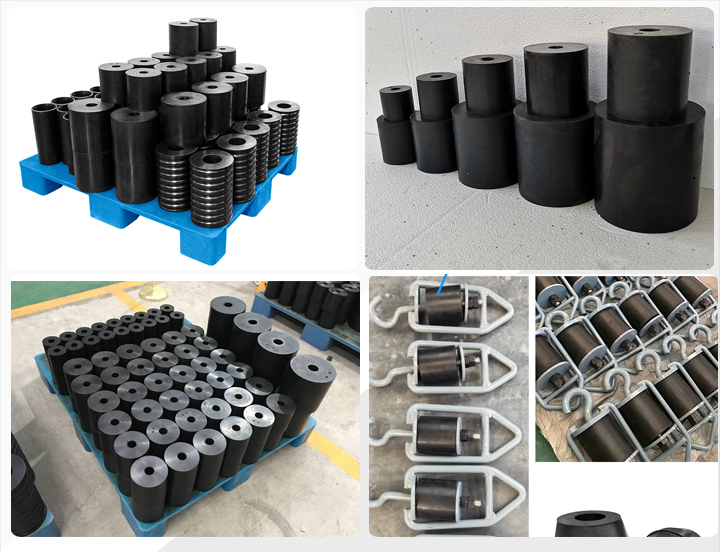

橡胶弹簧图片展示

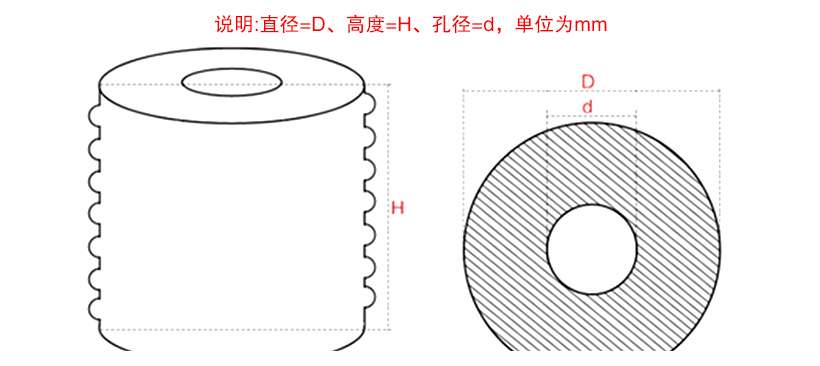

橡胶弹簧型号规格

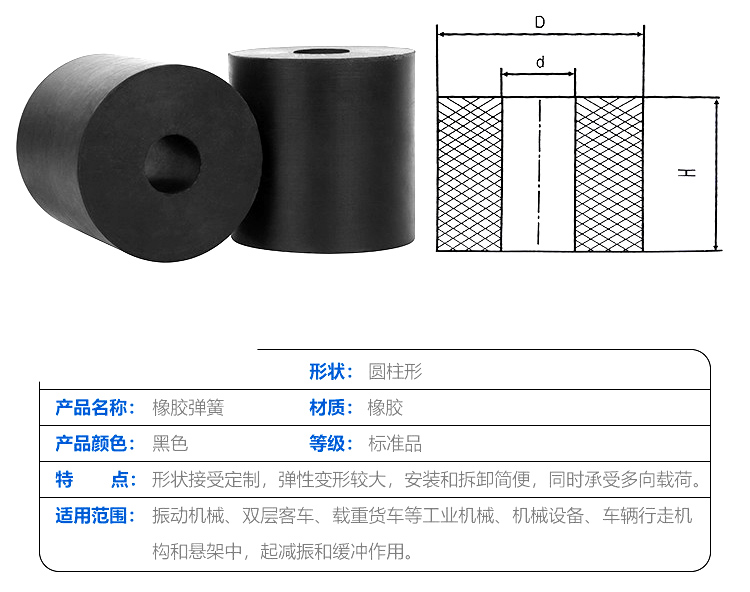

规格  D×H×d﹝mm﹞	外径D (mm)	内径d (mm)	自由高度H (mm)	工作变形量FV (cm)	刚度KL (kg/cm)	工作载荷 (Pa)
Ф50×50×Ф18	50	18	50	0.8	50	80
Ф60×60×Ф20	60	20	60	0.8	60	100
Ф80×80×Ф25	80	25	80	0.8	100	200
Ф80×80×Ф30	80	30	80	0.8	100	200
Ф100×100×Ф25	100	25	100	1	140	500
Ф100×100×Ф30	100	30	100	1	140	500
Ф100×130×Ф30	100	30	130	1	150	550
Ф120×120×Ф30	120	30	120	1.2	220	600
Ф120×140×Ф30	120	30	140	1.2	230	650
Ф127×127×Ф30	127	30	127	1.2	230	640
Ф130×130×Ф30	130	30	130	1.3	240	680
Ф140×140×Ф30	140	30	140	1.4	300	700
Ф140×160×Ф30	140	30	160	1.4	350	680
Ф140×160×Ф40	160	40	160	1.4	350	680
Ф160×160×Ф30	160	30	160	1.6	350	750
Ф160×160×Ф40	160	40	160	1.6	350	750
Ф160×160×Ф50	160	50	160	1.6	350	750
Ф160×160×Ф60	160	60	160	1.6	350	750
Ф160×235×Ф40	160	40	235	1.6	400	800
Ф160×240×Ф40	160	40	240	1.6	400	800
Ф180×180×Ф40	180	40	180	1.8	400	800
Ф180×240×Ф40	180	40	240	1.8	400	1000
Ф200×150	200		150	1.5	380	900
Ф200×150×Ф65	200	65	150	1.5	350	800
Ф200×200×Ф40	200	40	200	2	450	1000
Ф200×200×Ф50	200	50	200	2	450	1000
Ф200×300×Ф50	200	50	300	2	480	1300
Ф220×220×Ф40	220	40	220	2.2	500	1500
Ф220×220×Ф50	220	50	220	2.2	500	1500
Ф240×240×Ф50	240	50	240	2.4	550	1800

复合橡胶弹簧型号规格

规格  d×h×d(mm)	外径d (mm)	内径d (mm)	自由高度h (mm)	工作变形量 fv(cm)	刚度kl (kg/cm)	工作载荷 (pa)
ф90×150×ф38	90	38	150	2	100—150	400—700
ф90×150×ф40	90	40	150	2	100—150	400—700
ф148×260×ф80	148	80	260	3	180—380	1000—2000
ф150×250×ф80	150	80	250	3	180—380	1000—2000
ф150×265×ф80	150	80	265	3	180—400	1000—2200
ф150×265×ф92	150	92	265	3	180—380	1000—2000
ф155×290×ф60	155	60	290	3	240—400	1500—2200
ф155×290×ф62	155	62	290	3	240—400	1500—2200
ф155×290×ф75	155	75	290	3	230—380	1500—2000
ф160×236×ф94	160	94	236	1-3	250—1500	1500—3000
ф160×240×ф94	160	94	240	1-3	250-1500	1500—3000

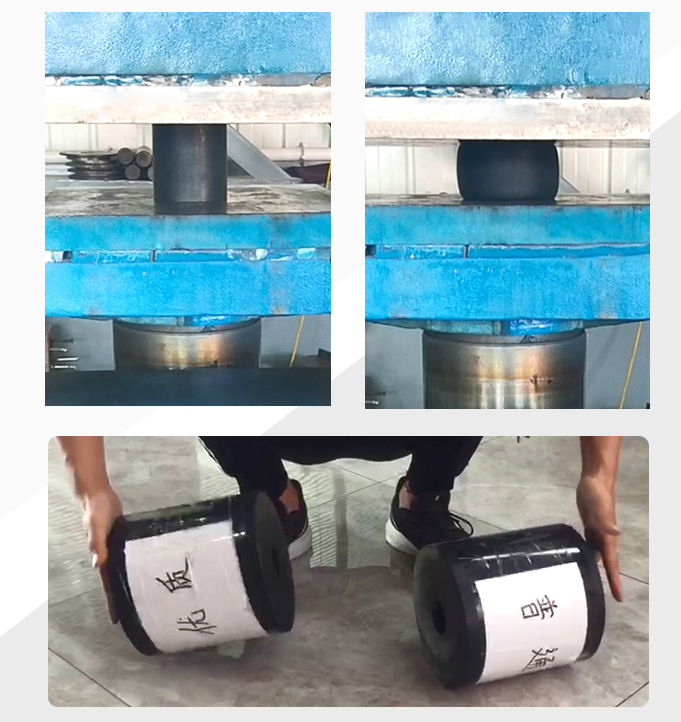

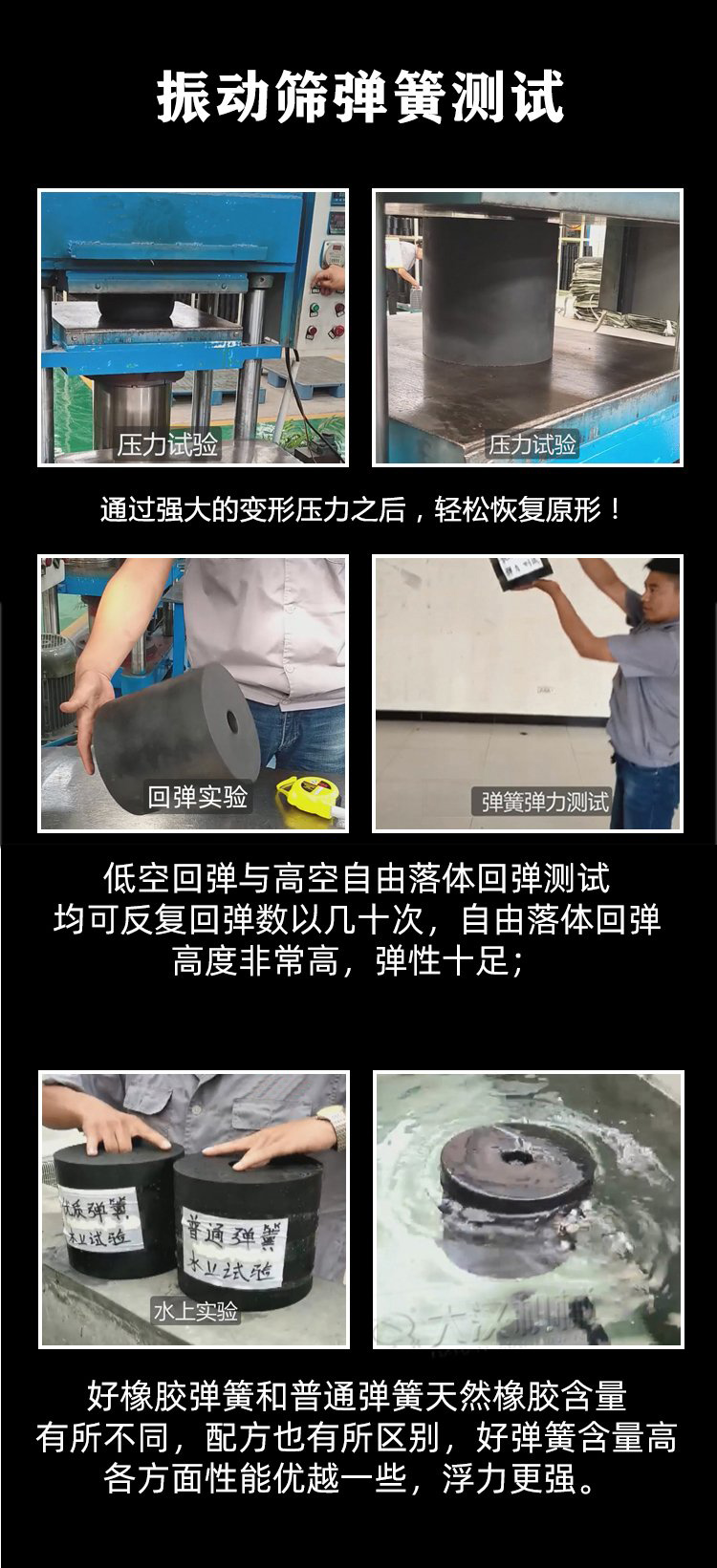

大汉振动筛橡胶弹簧弹力测试

振动筛橡胶弹簧选型须知

1、设计时应根据筛分物料、环境和条件,以及物料自身的比重,静电等选用合适的橡胶材质。

2、必须得注意橡胶与金属的粘接程度，避免粘接面处应力集中。

3、技术上对于剪切变形隔振器，为了提高寿命，通常在垂直剪切方向给予适当预压缩，压缩方向刚度变硬，剪切方向刚度变软。

4、有阻力就必定要消耗能量，这部分损失的能量转换成热能，而橡胶是热的不良导体，为防止温升过高影响橡胶隔振器性能，橡胶隔振器不宜做得过大，从结构上应采取易于散热的措施，或选用生热较少的天然橡胶材料。正因为橡胶隔振器能将部分能量转换成热能，降低了振动能量，达到减振目的，所以，常将橡胶隔振器称作减振器。

5、定期维护和更换减震弹簧,隔振器应避免长期在受拉状态下工作。

1、形状不受限制，各个方向的刚度可以根据设计要求自由选择；

2、弹性模量虽小，可以得到较大的弹性变形，容易实现理想的非线性特性；

3、具有较高的内阻．这对于突然冲击和高频振动的吸收以及隔音具有良好的效果；

4、同一橡胶弹簧能同时承受多向载荷，从而使系统的结构简化；

5、安装和拆卸简便，无需润滑，有利于维护保养。

振动筛橡胶弹簧形状不受限制，有较大的弹性变形，容易实现非线性要求，减振隔音效果良好。

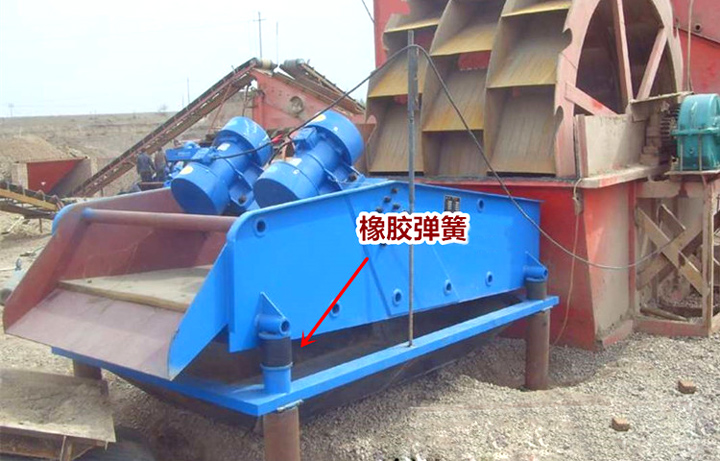

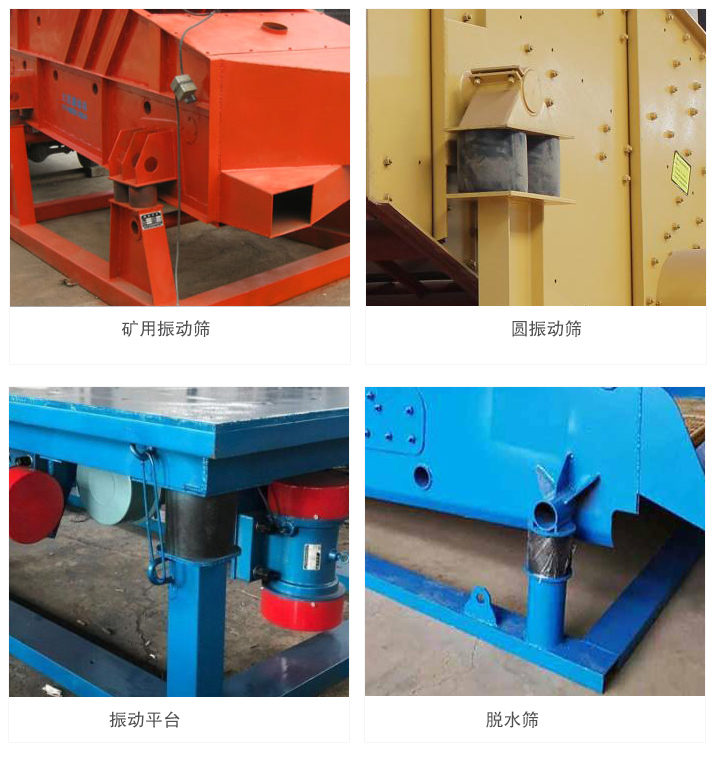

橡胶弹簧应用实例

振动筛橡胶弹簧可用在轻型直线振动筛、不锈钢振动筛、振动给料机、ZSG矿用振动筛、YA/YK系列振动筛等，在承重量大于1吨的振动平台也多用该种材质的弹簧。

振动筛橡胶弹簧选型

1、形状：振动筛橡胶弹簧能够制成各种不一样形状，尺度的制品。它的布局紧凑，能有用的使用空间。

2、弹性：橡胶的弹性系数远比金属的小，且随硬度的改动在较大的范围内改动，所以改动橡胶硬度，能够使弹簧取得不一样的刚度，即同一形状的橡胶弹簧，其刚度也能够在必定范围内选择。因此改动弹簧的内部布局(改动其中间孔的尺度等)，也能够改动弹簧的刚度。

3、刚度：橡胶弹簧三个方向的刚度，可根据实际需要进行描绘。此外橡胶弹簧也能够一起接受剪切变形和紧缩变形

4、摩擦力: 橡胶弹簧的内摩擦阻尼比金属弹簧大得多，因此橡胶弹簧振动筛机发动泊车经过共振区时，呈现的振幅比螺旋弹簧振动筛机要小得多，所以选用橡胶弹簧的近共振振动机，其振幅比较稳定，但耗能比金属弹簧要大。

5、阻力: 弹簧传递声响的阻力比金属弹簧大的多，所以隔音比较好，工作时间噪音小。 因为橡胶弹簧由高分子材料制成，比金属弹簧习惯高低温的能力差，刚度受温度的影响较大，对进共振式橡胶弹簧振动机，温度改动很容易导致工作地案的偏移;此外橡胶弹簧抗油性和抗光性都较差，且易老化。虽然有上述缺乏，可是其特色很杰出，所以在振动筛分设备中使用仍是非常广泛的。

振动筛橡胶弹簧怎么安装？

在振动筛上安装减震弹簧时，必须将振动筛橡胶弹簧垂直于它的作用力方向才会发挥最大的功效而且会相对来说耐用好多，如果有一定的倾斜角度的话弹簧容易发生变形，所以振动筛在安装时对弹簧的要求是必须要垂直于地面。
