小型直线振动筛

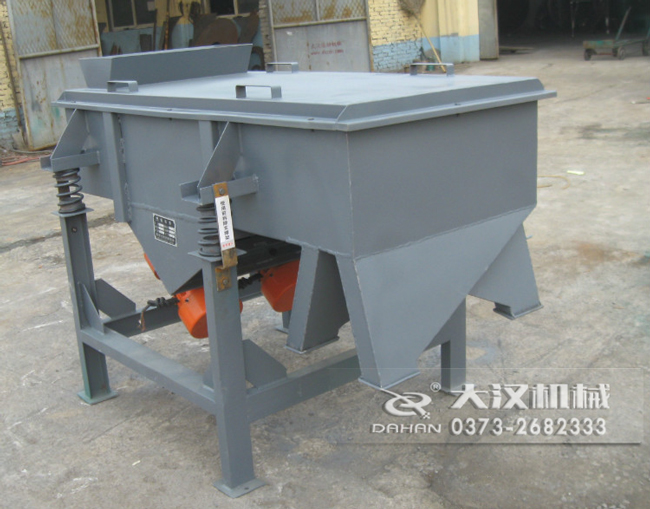

小型直线振动筛 是一款轻型通用封闭式筛分设备，依靠双振动电机产生定向激振力，带动物料沿筛面做直线往复跳跃运动，快速完成颗粒、粉体物料的分级、除杂、脱水与分选作业。其中常用的 515 型直线振动筛，代表标准筛面有效规格为宽 500mm、长 1500mm。整机可选用 304 不锈钢或碳钢材质，支持 1 至5层筛网定制，适配 400 目以内干粉与颗粒物料，一小时可筛分20吨，产品支持整机非标定制，可按需更改材质、层数、孔径及进出料结构。

小型直线振动筛特点

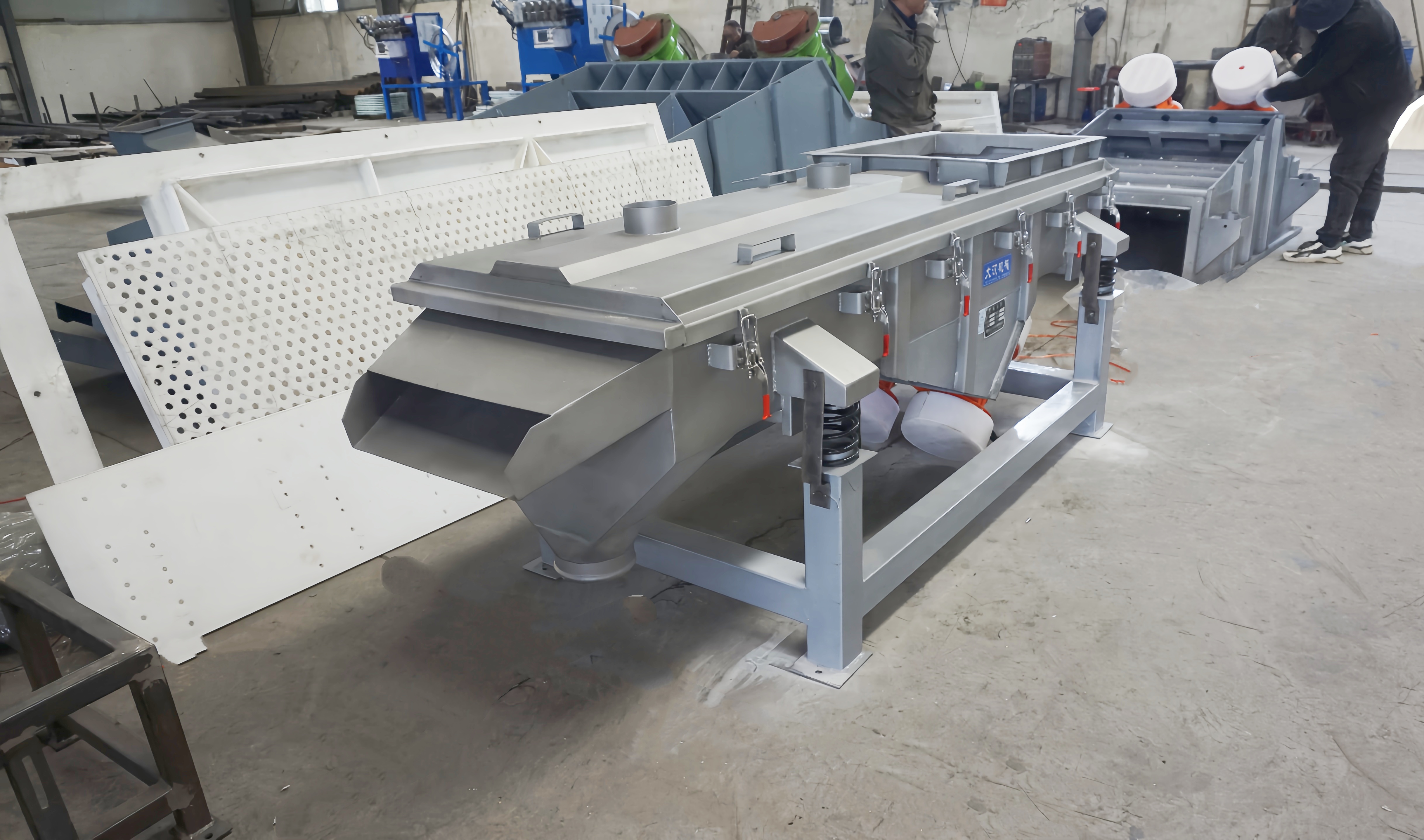

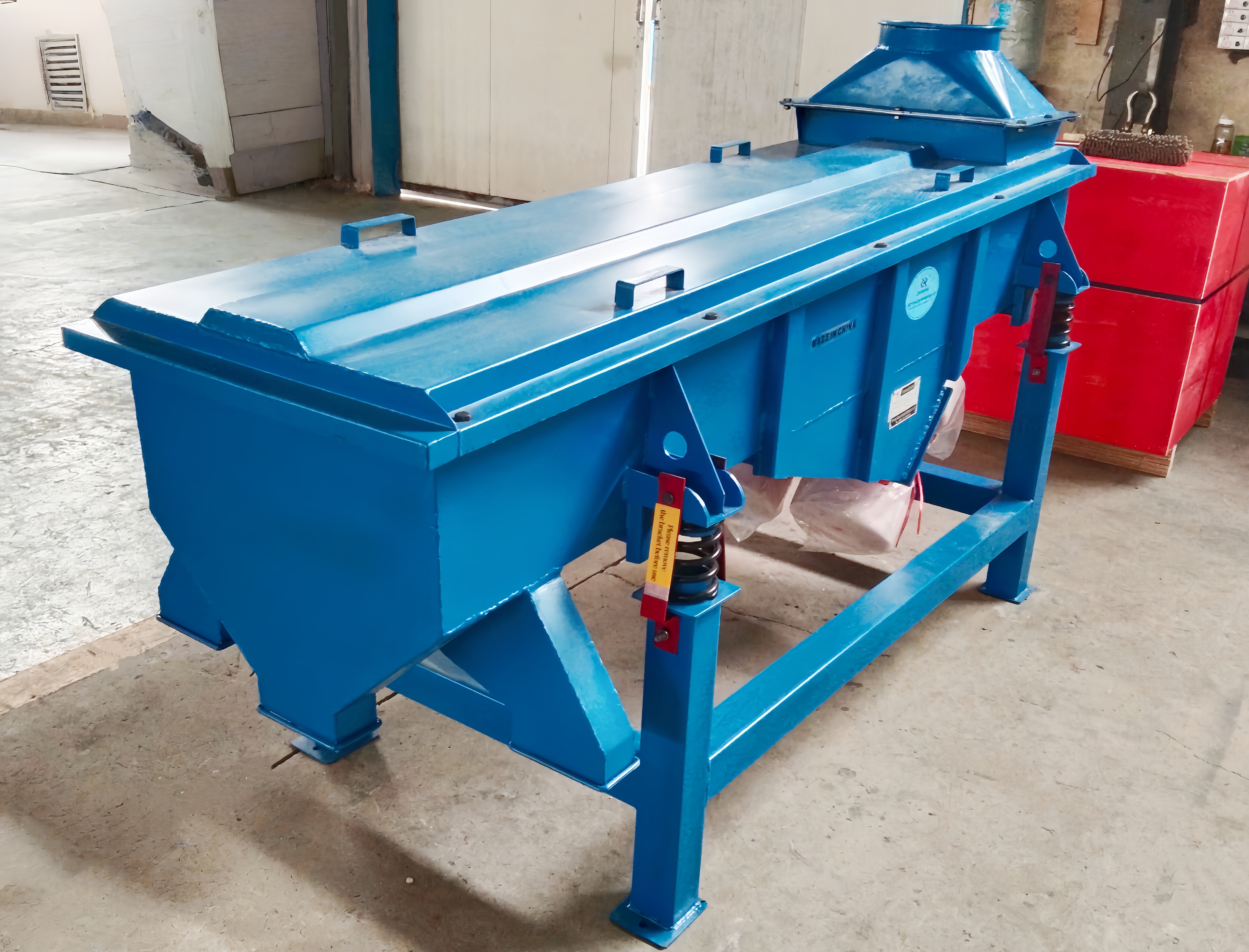

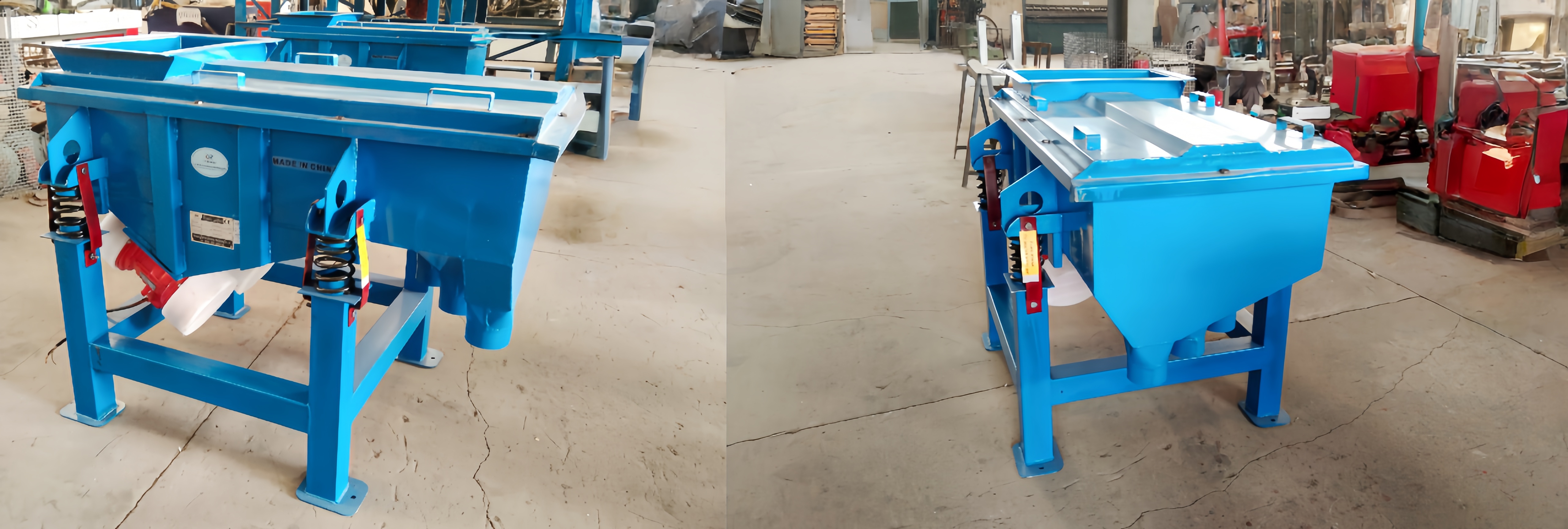

515 型直线振动筛搭载双电机同步激振，动力均衡强劲，物料输送筛分流畅不堵网，筛分精度与处理效率稳定可靠。机身结构紧凑稳固，运行噪音低、故障率小，耐磨损使用寿命长，日常拆装、清网与维护省时省力。可按需定制层数、材质，支持 304 不锈钢防腐配置与非标加工，适配干湿多种颗粒、粉体物料，能耗节省、落地占地小。

小型直线振动筛组成结构

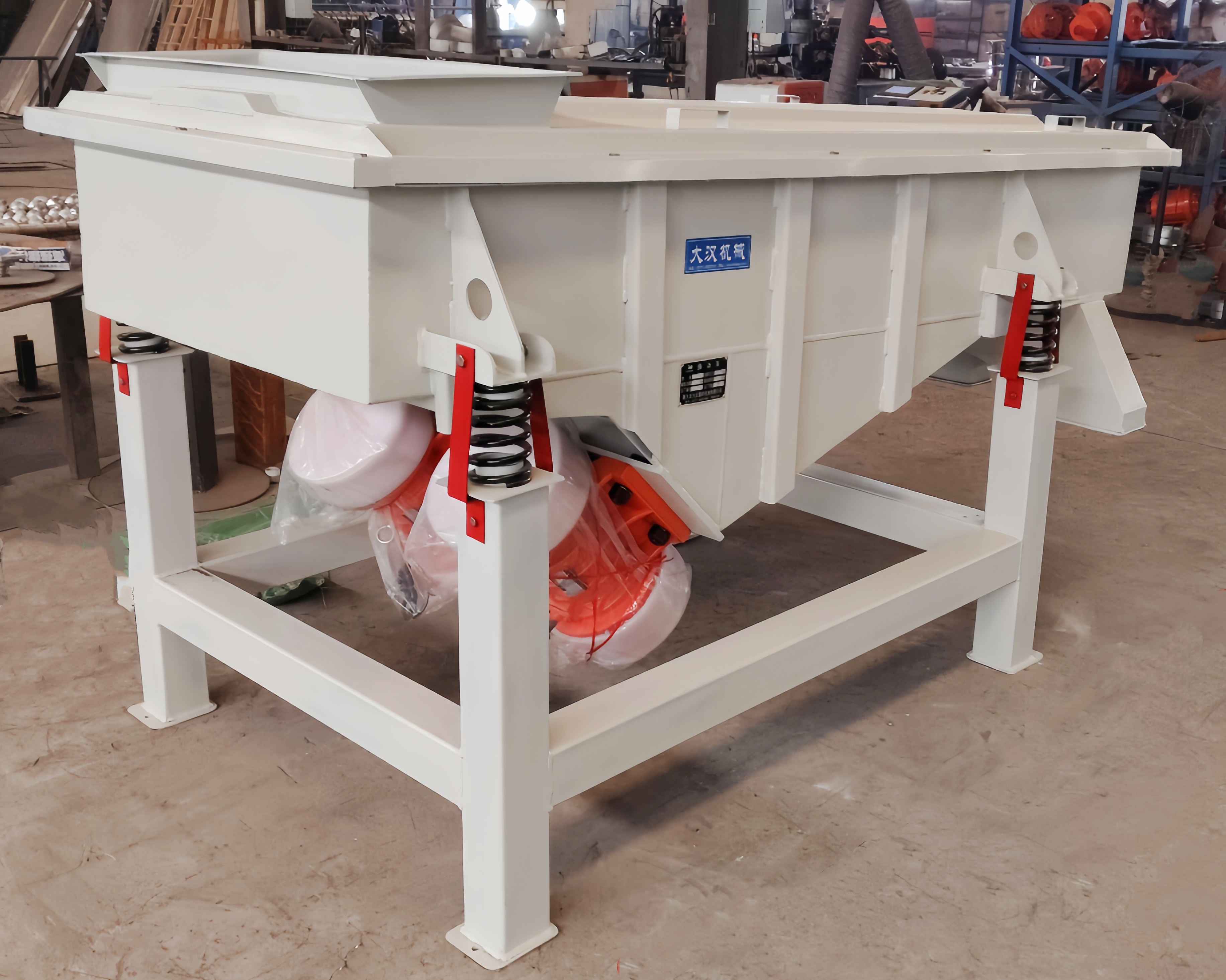

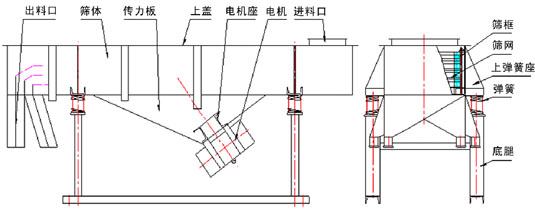

515 型直线振动筛结构布局规整紧凑，核心主要由振动电机、箱体底座、筛框、筛网、减震弹簧及等部件组成，两台立式振动电机对称安装在机体侧部，提供定向激振动力；筛箱为主体承载框架，加固焊接稳固不变形；多层筛网搭配弹跳球清网防堵装置保障透料顺畅，合理设计进料口与出料分流结构，实现物料均匀输送分级。





筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

小型直线振动筛工作原理

DZSF系列直线振动筛为双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

小型直线振动筛技术参数

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938

小型直线振动筛类型

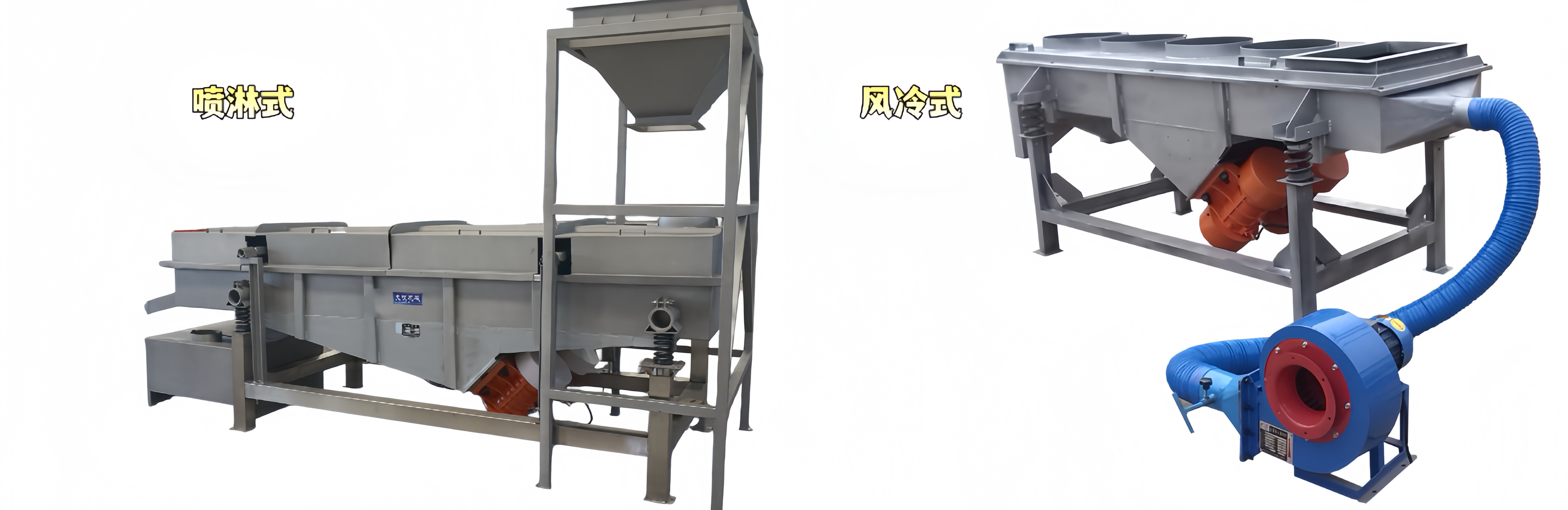

小型直线振动筛可根据工况需求分为多种定制机型，其中常用喷淋式与风冷式两大类别。两类机型均支持规格、材质非标定制，分别适配湿式冲洗筛分、高温连续筛分场景，针对性解决物料粘网、设备高温过载难题，满足多行业特殊生产筛分需求。

喷淋式小型直线振动筛：是针对湿式筛分、物料清洗除杂定制的专用机型，标配高压喷淋管路与均匀喷水结构，可在物料振动输送过程中同步喷淋冲洗。常选用 304 不锈钢防腐机身，适配含水、粘稠类物料作业，防止结块粘网堵塞，支持按工况定制喷淋流量与布局。

风冷式小型直线振动筛：又叫降温直线振动筛，是在直线振动筛基础上加装了离心通风机降温冷却系统，可将高温物料降温后迅速筛分，能够有效降低高温物料的筛分难度，筛分目数可达400目，筛分效率高达99%以上，整体密封性好，无粉尘溢散。

小型直线振动筛适用行业

小型直线振动筛适配各行各业中小型物料筛分工况，机型小巧灵活、筛分精度稳定。可按需定制材质与结构，广泛用于粮食谷物、饲料加工、食品配料、化工粉体、建材砂石等领域。

粮食谷物行业：可对大米、玉米、小麦、杂粮、淀粉、红薯粉、木薯粉等物料进行分级、除杂、筛分，去除粉尘与颗粒杂质，保障原料洁净标准。

饲料加工行业：适配畜禽饲料、宠物粮、预混料、鱼粉虾壳粉等筛分整理，细化物料粒度，满足不同养殖品类的生产配比需求。

食品日化行业：用于香料粉、咖啡粉、调味品、白砂糖等食品粉料颗粒筛选，可定制 304 不锈钢材质，符合食品卫生生产规范。

化工建材行业：筛分树脂粉、颜料、塑料颗粒、PVC 粉料、小型砂浆、石英砂等，完成粒度分类与杂质分离作业。

小型直线振动筛客户案例

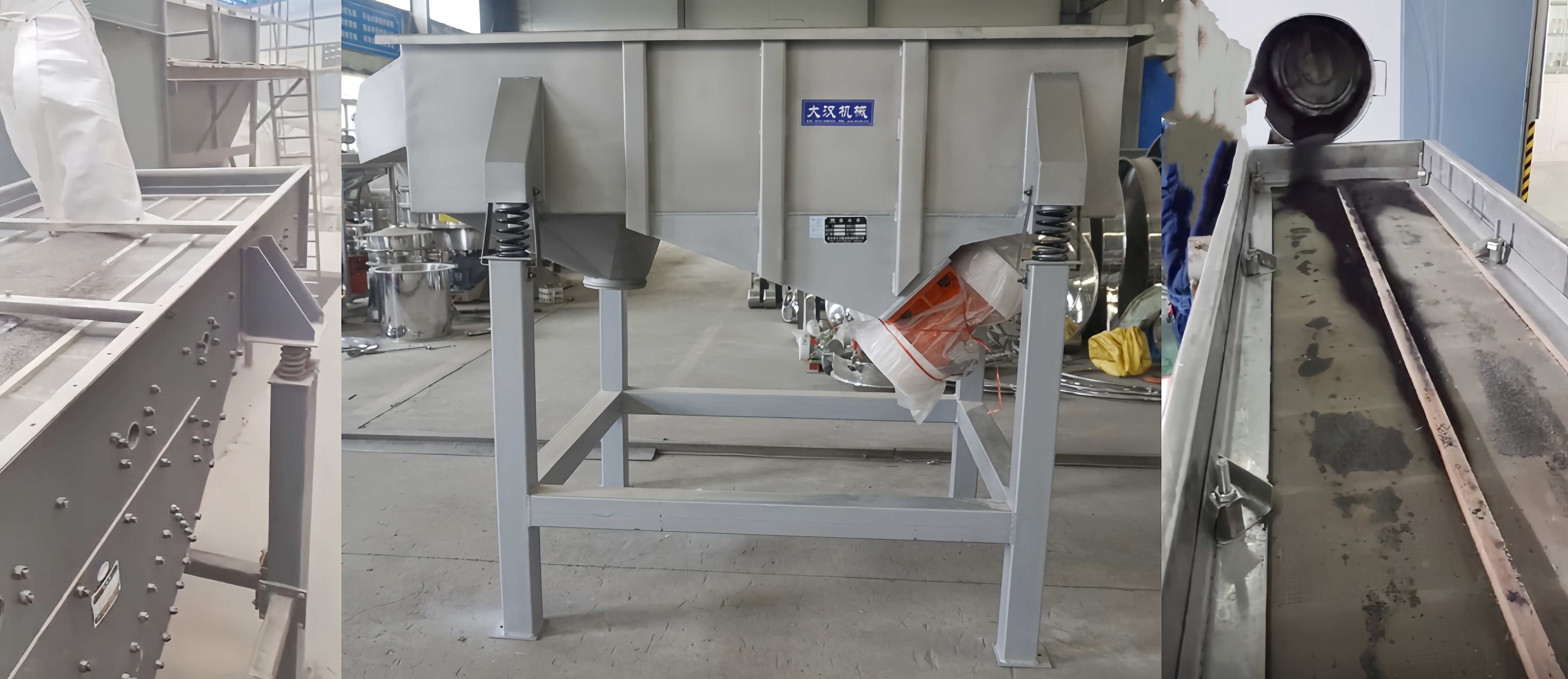

安徽肥料厂主要用于筛分肥料颗粒，由于现场位置有限，为其定制500mm×1500mm，整机采用 304 不锈钢材质，配置两层筛网，上层 2mm、下层 40 目，能够实现颗粒与细粉的分级。设备运行稳定，单小时可筛分肥料颗粒 800kg，有效去除原料中粉尘杂质，提升成品纯度。该机型结构紧凑、拆装便捷，适配生产线连续作业，客户反馈筛分效率提升40%，故障率低、维护成本低，完全满足其整条生产线的正常运行。

小型直线振动筛多少钱一台？

大汉机械生产的小型直线振动筛价格在4000 元起售，本产品没有统一固定售价，实际成交价格需要结合多项核心参数综合核算确定。首先受机型规格影响，常用的 515 型标准尺寸机型价格亲民，大长宽定制机型成本会相应增加。其次设备配置是定价关键，单层基础筛分结构价格更低，多层分级、防堵网、自动清网等升级配置，会适度提升整体报价。再者机身材质区分明显，普通碳钢经济型款式价格实惠，食品级 304 不锈钢、耐腐蚀 316 不锈钢定制款，适配食品、化工特殊行业，造价相对更高。除此之外，喷淋装置、风冷系统、非标进出料口等定制功能，也会影响最终费用。欢迎客户提供使用工况、物料属性、定制需求，我们一对一详细报价。

小型直线振动筛生产商

新乡市大汉振动机械有限公司拥有 ISO、CE 认证，产品支持非标定制，可根据物料特性、现场工况，灵活调整设备尺寸、材质、筛网目数与层数，尤其擅长结合上下设备定制进出料口，可按需设计圆形 / 方形、不同方向与尺寸的接口，完美适配生产线布局，源头厂家直销、现货充足，提供免费方案设计、图纸、安装调试与质保、终身维护服务

新筛机安装好以后，应按以下要求检查：

设备是否固定在专用地基上，由预埋螺栓固定。如不打专用地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前必须给设备配置安全可靠的接地保护线。

设备安装到位后，开机前必须将运输时用来固定筛体和机座的装置拆掉。

检查振动电机绕组对地的绝缘电阻，若＜20MΩ必须烘干后方能使用。

筛体和机座上、下弹簧座圈上，弹簧应完全垂直嵌入弹簧座圈，以保证筛体平衡，筛机的振动部分切勿与机外其它物体有硬性连接或接触。

闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，设备在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入筛机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。

筛分物料时，应在进料口将物料均匀投入，保证筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，特殊情况下（如物料粒度相差悬殊大、物料比重大等）应在进料口上加一层较粗的筛网作缓冲。

用户可根据筛机的层数，物料比重不同来增减筛机的激振力（通过调节振动电机两端偏心重锤的夹角来增减激振力），使筛机达到佳的筛分效果。

设备在停机时产生瞬间的共振区，此时振幅和噪声会明显增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。

振动筛的形状各不相同,皆因实际应用情况而改变,对于情况特殊的来讲,也可根据自身的特点,对筛机进行一定程度上的改进,以满足筛分要求，此外，新乡大汉振动机械有限公司公司也为配合特定行业而有各类型的设计，可为客户量身定做各种型号规格的直线振动筛，确保每一位用户都心满意足！
