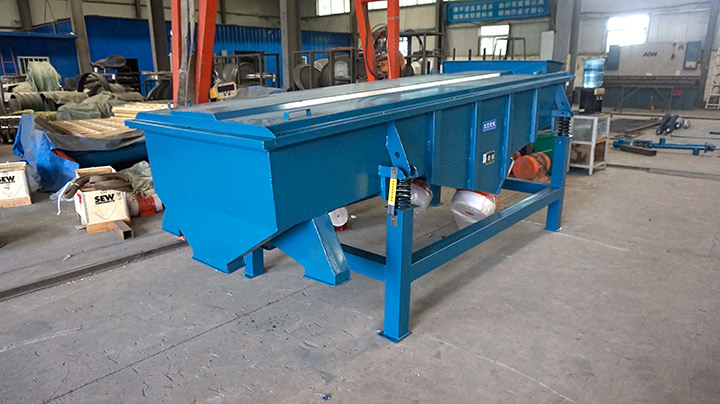

1025型多层直线振动筛

1025型多层直线振动筛

1025型多层直线振动筛筛面尺寸为1000mm(宽)x2500mm(长)五层六个出料口,整机为碳钢材质。

产品型号:DZSF-1030-5P

全国统一销售热线 0373-268 2333

免费获取报价

产品介绍



产品概述

1025型多层直线振动筛

1025型多层直线筛筛面尺寸为1000mm(宽)x2500mm(长)五层六个出料口,整机为碳钢材质,钢质网架结构,带防尘盖,加装进料缓冲斗,主要用于物料的筛分、分级,可分为六个批次的料。

1025型多层直线筛

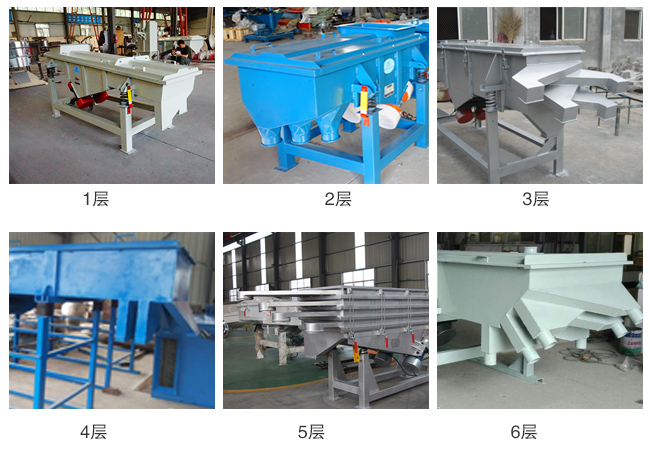

大汉直线振动筛厂家可为客户量身定做特殊要求的直线振动筛(单层或多层)。直线振动筛按材质分为304不锈钢材质和碳钢材质。

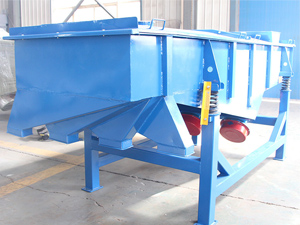

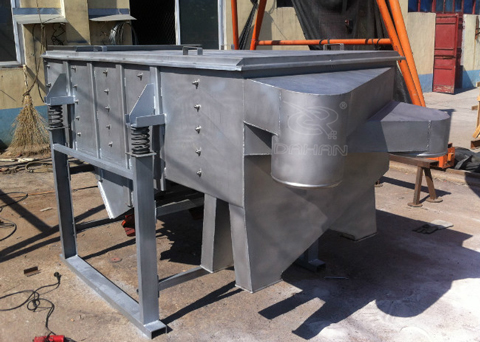

产品细节

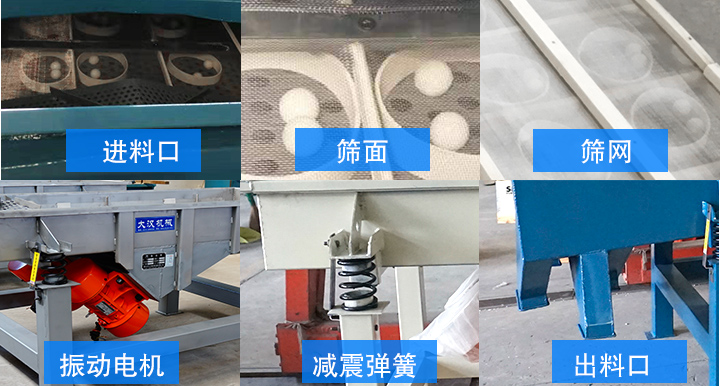

1025型多层直线振动筛细节

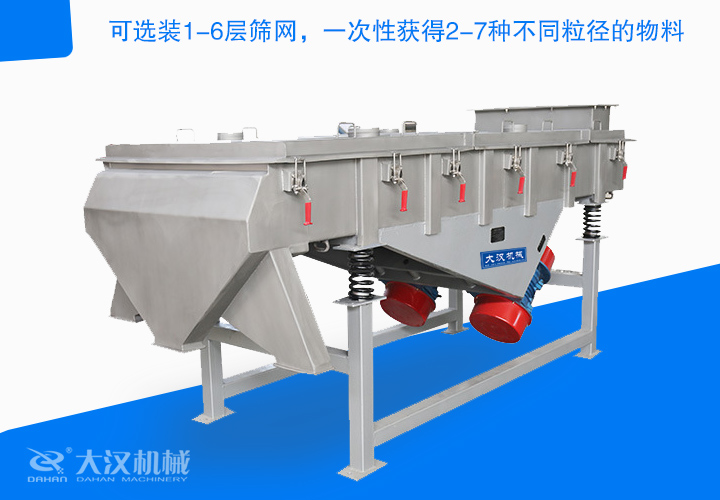

产品特点

1025型直线振动筛特点

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。


工作原理

1025型多层直线振动筛筛分原理

DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。

两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。


型号说明

D---------------------------------------------------------------------电机(振动源)

Z---------------------------------------------------------------------直线(运转轨迹)

SF--------------------------------------------------------------------筛分机

1025----------------------------------------------------------------筛面尺寸(1000mm宽x2500mm长)

5---------------------------------------------------------------------层(五层筛网六个出料口)

P---------------------------------------------------------------------(普碳钢)钢板材质

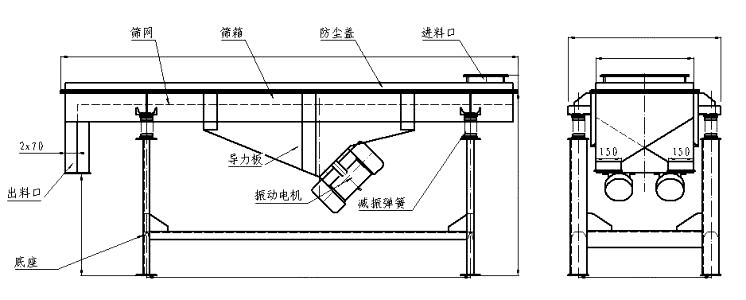

外型结构

1025直线振动筛结构


技术参数

型 号
DZSF-520
DZSF-525
DZSF-530
DZSF-1020
DZSF-1025
DZSF-1030
公称尺寸(mm)
500×2000
500×2500
500×3000
1000×2000
1000×2500
1000×3000
物料粒度(mm)
0.074--10
0.074--10
0.074--10
0.074--10
0.074--10
0.074--10
振次(次/分)
960
960
960
960
960
960
筛面倾角
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
振 幅
3—4.5
3—4.5
3—4.5
3—4.5
3—4.5
3—4.5
层 数
1--6
1--6
1--6
1--6
1--6
1--6
功率(kw)
2×(0.4-0.75)
2×(0.4-0.75)
2×(0.4-0.75)
2×(0.4-1.1)
2×(0.4-1.1)
2×(0.4-1.5)


适用行业

1025型多层直线振动筛适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

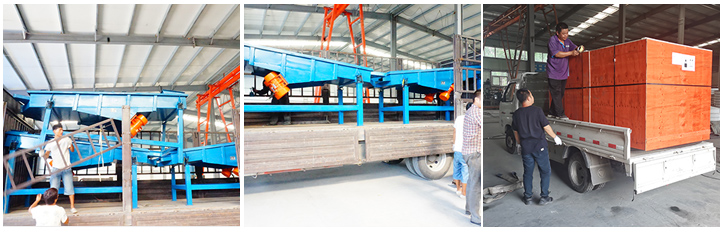

产品发货

1025型多层直线振动筛发货


安装调试

该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线。

注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。

新筛机安装好以后,应按以下要求检查:

1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到最佳的筛分效果。

6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。

振动筛的形状各不相同,皆因实际应用情况而改变,对于情况特殊的来讲,也可根据自身的特点,对筛机进行一定程度上的改进,以满足筛分要求,此外,新乡大汉振动机械有限公司公司也为配合特定行业而有各类型的设计,可为客户量身定做各种型号规格的直线振动筛,确保每一位用户都心满意足!
