1030直线振动筛

1030直线振动筛

本机筛面尺寸为1000mm(宽)x3000mm(长)五层六个出料口碳钢材质铁质网架结构直线振动筛,带防尘盖密封筛分,加装进料缓冲斗,用于石粉的筛分、分级。

产品型号:DZSF-1030-5P

全国统一销售热线 0373-268 2333

免费获取报价

产品介绍



产品概述

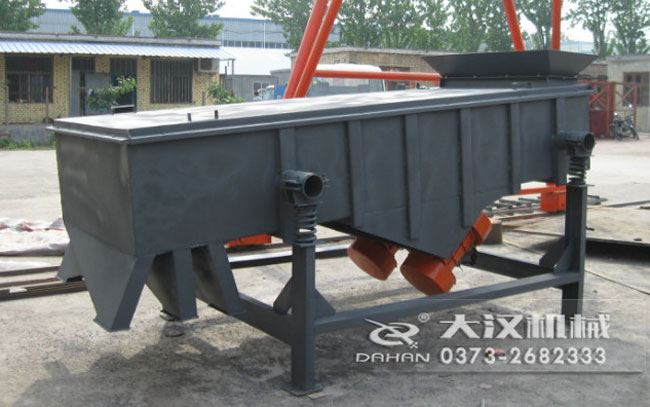

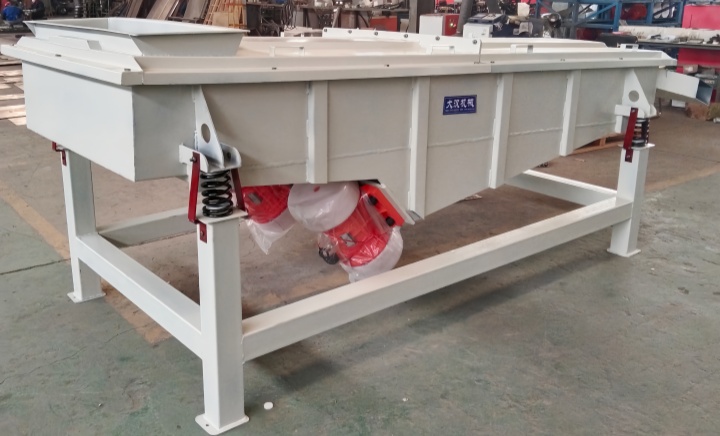

1030直线振动筛

1030直线振动筛筛面尺寸为1000mm(宽)x3000mm(长)五层六个出料口碳钢材质铁质网架结构直线振动筛,带防尘盖密封筛分,加装进料缓冲斗,用于石粉的筛分、分级。

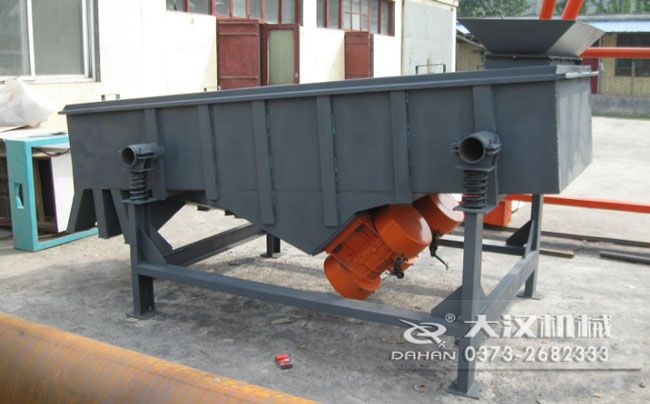

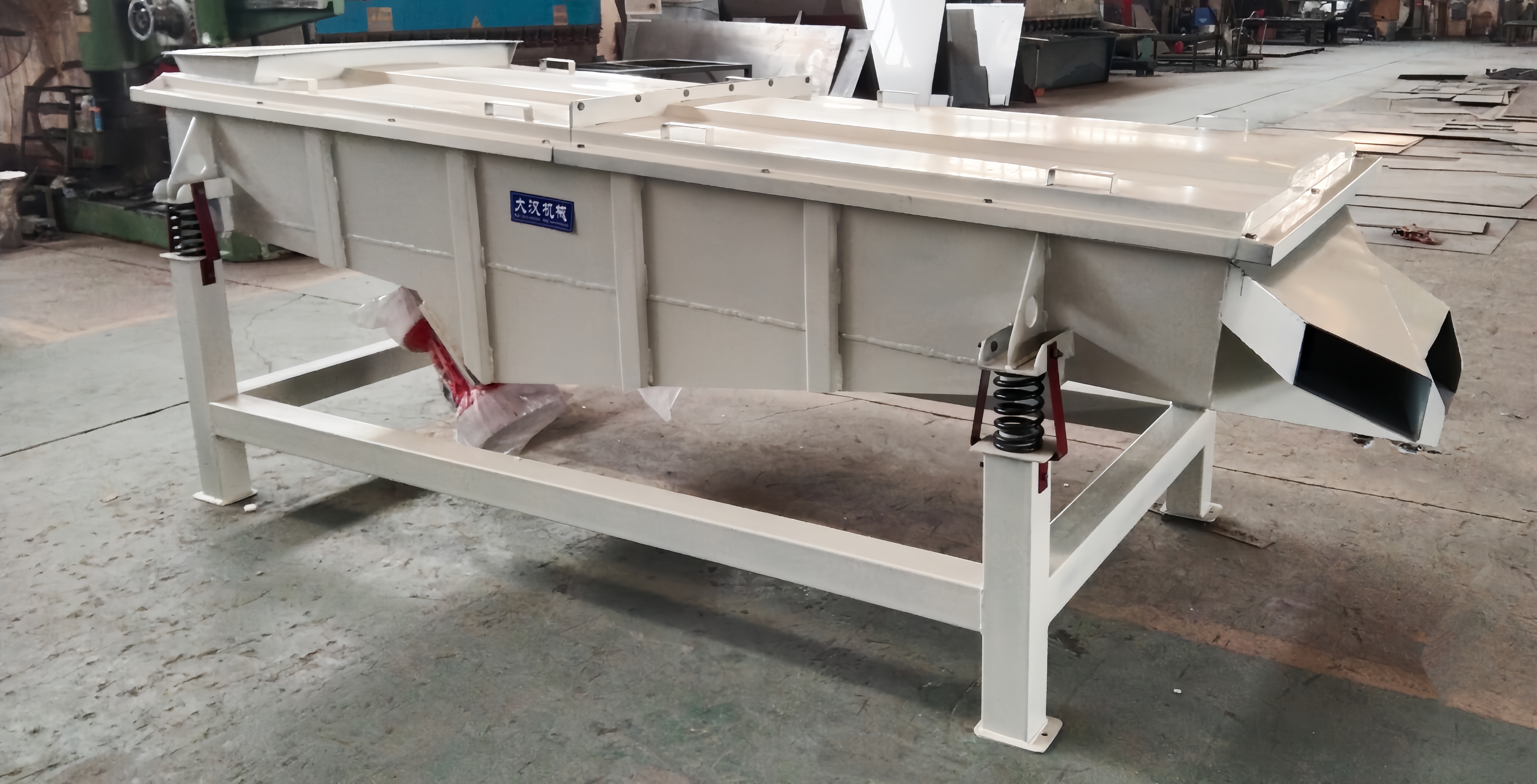

1030直线振动筛

大汉机械设计生产的DZSF系列直线振动筛是在结合业内先进生产经验的基础上,广泛汲取直线振动筛一线用户使用反馈意见、建议,不断升级改进的新型筛分设备,具有质量可靠、处理量大、运行稳定、操作简单易维护、型号齐全等特点,处于同行业领先地位,广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状、颗粒状物料的筛分。


产品细节

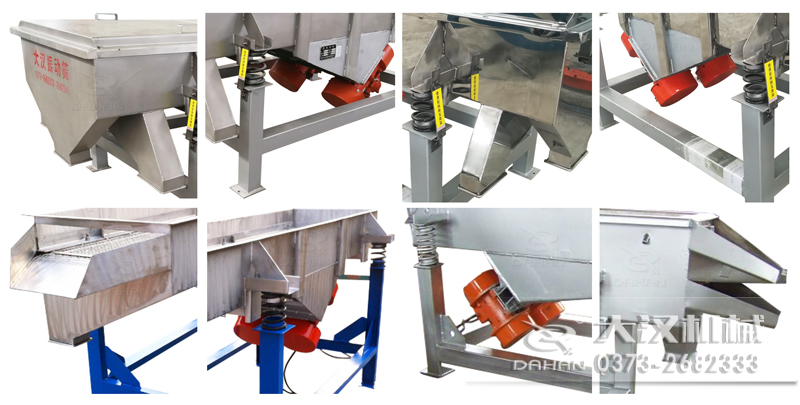

直线振动筛细节


产品特点

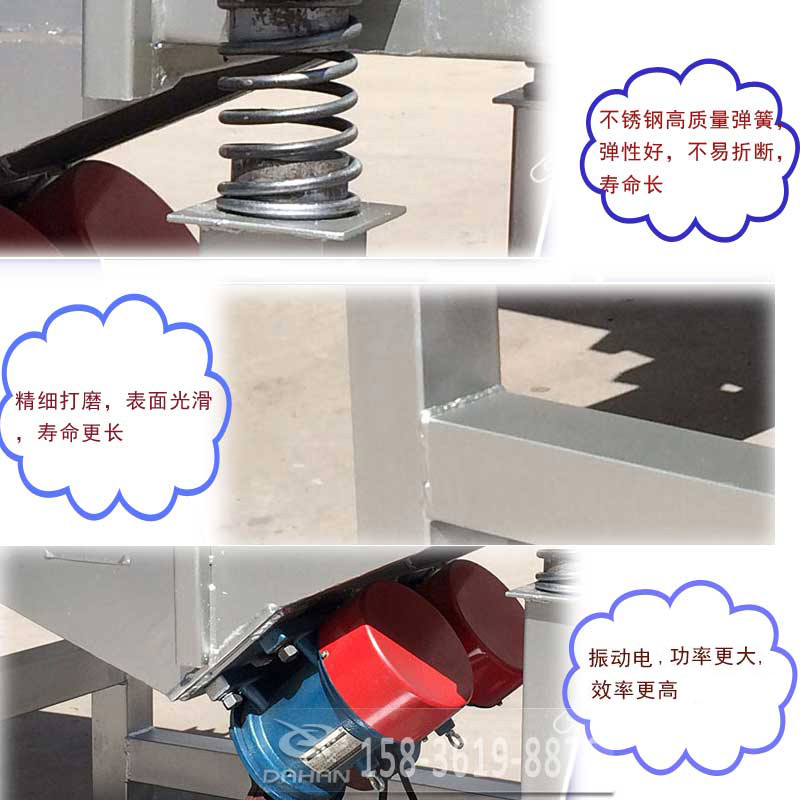

直线振动筛细节图

1、技术成熟,质量可靠,筛分精度高、处理量大(是其它筛分设备所不具备的);

2、设备整体设计精巧合力,结构简单,易安装,耗能少、噪音低

3、筛网独特设计使筛网使用寿命更长,换网更方便、快捷,适合使用尼龙、特种龙、PP网等各种材质的筛网;

4、设备整体密封性好,无粉尘溢散;(干净,卫生)

5、维护方便,适合流水线生产中的自动化作业。


工作原理

直线振动筛工作原理

DZSF系列直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合理作用下,进入设备的物料在筛面上被抛起、跳跃式向前做直线运动,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出料口排出,达到筛选和分级的目的。


型号说明

D--------------------------------------------------电机(振动源)

Z--------------------------------------------------直线(运转轨迹)

SF-------------------------------------------------筛分机

1030----------------------------------------------筛面尺寸(1000mm宽x3000mm长)

1-------------------------------------------------一层(层筛网个出料口)

S------------------------------------------------(304不锈钢)钢板材质

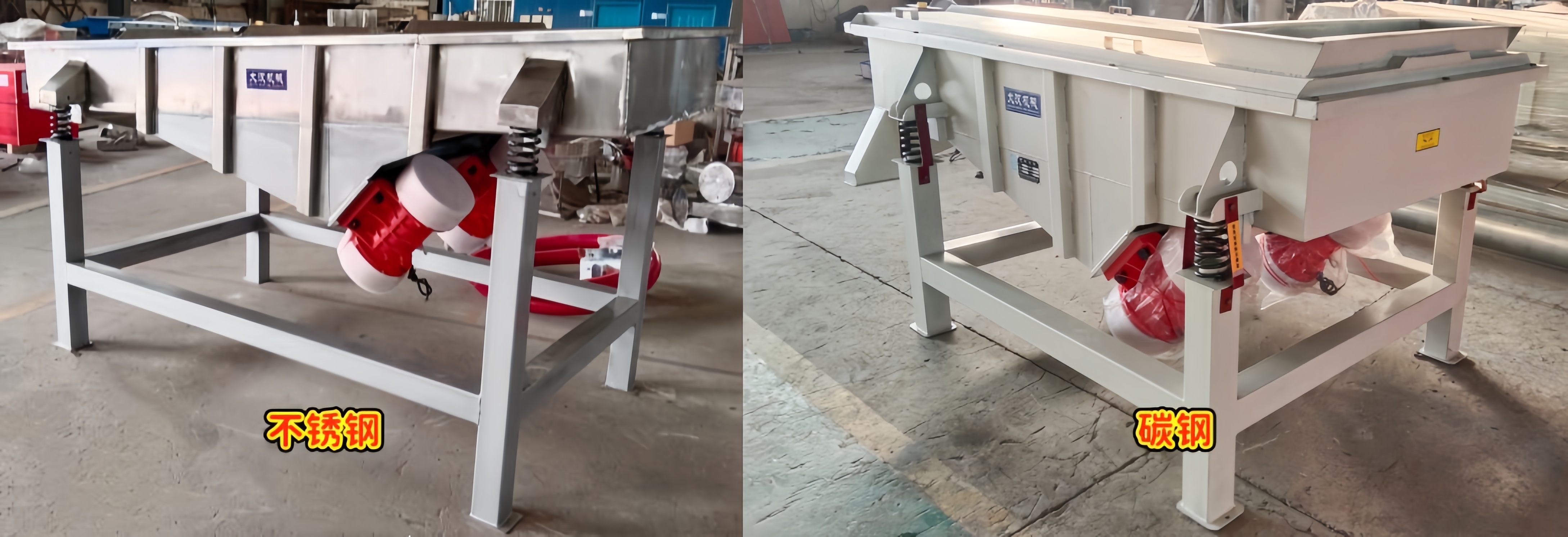

DZSF系列直线振动筛型号齐全,除用户特殊要求外,主要包括采用SUS304不锈钢材质或Q235A碳钢材质,筛面尺寸从500×2000mm到1200×2400mm的1-6层不同型号。客户可根据所要筛分物料的不同特性,筛分目标,处理量要求,场地限制,生产线配置等要求针对选型。


外型结构

直线振动筛外形尺寸

DZSF系列直线振动筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。


技术参数

型 号

520

525

530

1020

1025

1030

公称尺寸(mm)

500×2000

500×2500

500×3000

1000×2000

1000×2500

1000×3000

物料粒度(mm)

0.074--10

0.074--10

0.074--10

0.074--10

0.074--10

0.074--10

振次(次/分)

960

960

960

960

960

960

筛面倾角

0°-7°

0°-7°

0°-7°

0°-7°

0°-7°

0°-7°

振 幅

3—4.5

3—4.5

3—4.5

3—4.5

3—4.5

3—4.5

层 数

1--6

1--6

1--6

1--6

1--6

1--6

功率(kw)

2×(0.4-0.75)

2×(0.4-0.75)

2×(0.4-0.75)

2×(0.4-1.1)

2×(0.4-1.1)

2×(0.4-1.5)



适用行业

直线振动筛适用行业



产品发货

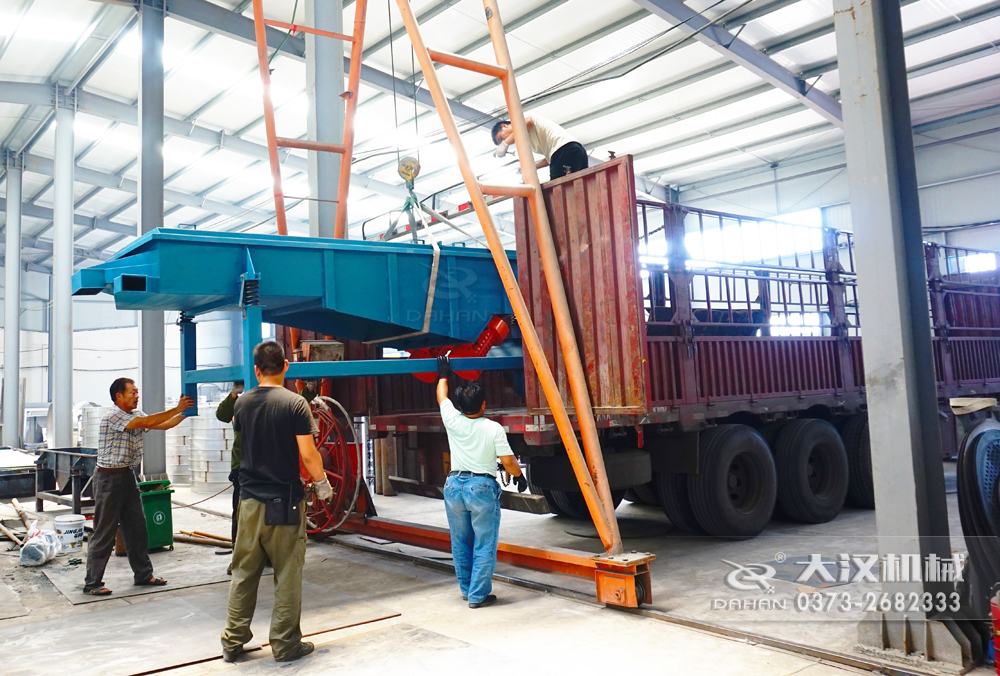

直线筛发货 直线筛发货


安装调试

该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线。

注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。

新筛机安装好以后,应按以下要求检查:

1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到最佳的筛分效果。

6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。

振动筛的形状各不相同,皆因实际应用情况而改变,对于情况特殊的来讲,也可根据自身的特点,对筛机进行一定程度上的改进,以满足筛分要求,此外,新乡大汉振动机械有限公司公司也为配合特定行业而有各类型的设计,可为客户量身定做各种型号规格的直线振动筛,确保每一位用户都心满意足!
